低失调运算放大器OP07概述、特点及应用

描述

OP07 是一款低失调电压的运算放大器，它采用晶圆级的修调来消除失调，同时还可以通过外部电路进一步减小失调电压。同时具有极低的偏置电流（只有 4nA）以及很高的开环增益（最小 200V/mV，106dB）。这些特点使得 OP07 适合用作高增益的仪表放大器。

芯片具有±13V 的宽输入电压范围，106dB 的共模抑制比(CMRR)以及高输入阻抗等特性，使得放大器在放大信号时具有很高的精度。即使在高闭环增益时，也能保证出色的线性度和精度，失调和增益的时间稳定性以及随温度的变化率等参数十分优秀。采用了外部失调消除后，OP07 的精度和稳定度使得 OP07 成为仪表应用的工业标准。

主要特点

低失调电压漂移：1.3uV/℃（Max）

失调电压时间稳定性：1.5uV/月（Max）

低噪声：0.6uV p-p（Max）

宽输入电压范围：±14V（Typ）

宽电源电压范围：±3V 到±18V

应用

无线基站控制电路

光纤网络控制电路

仪表放大器

传感器与控制

热偶

热阻监测

应变桥

并联电流监测

精准滤波器

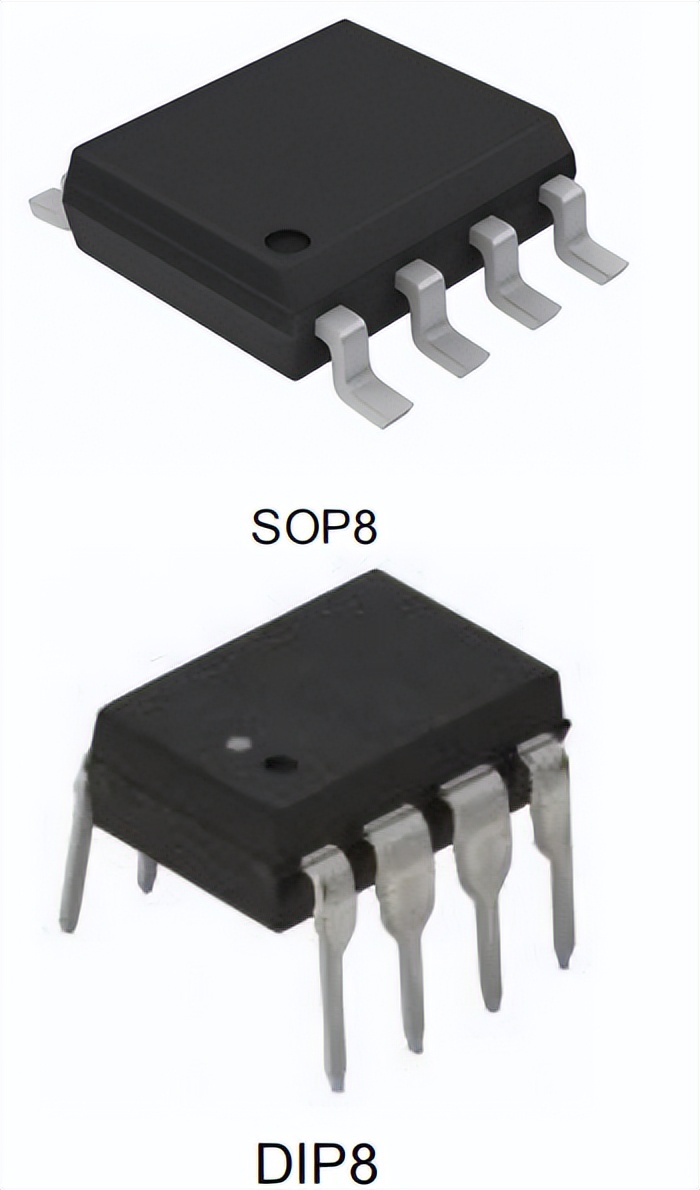

封装图

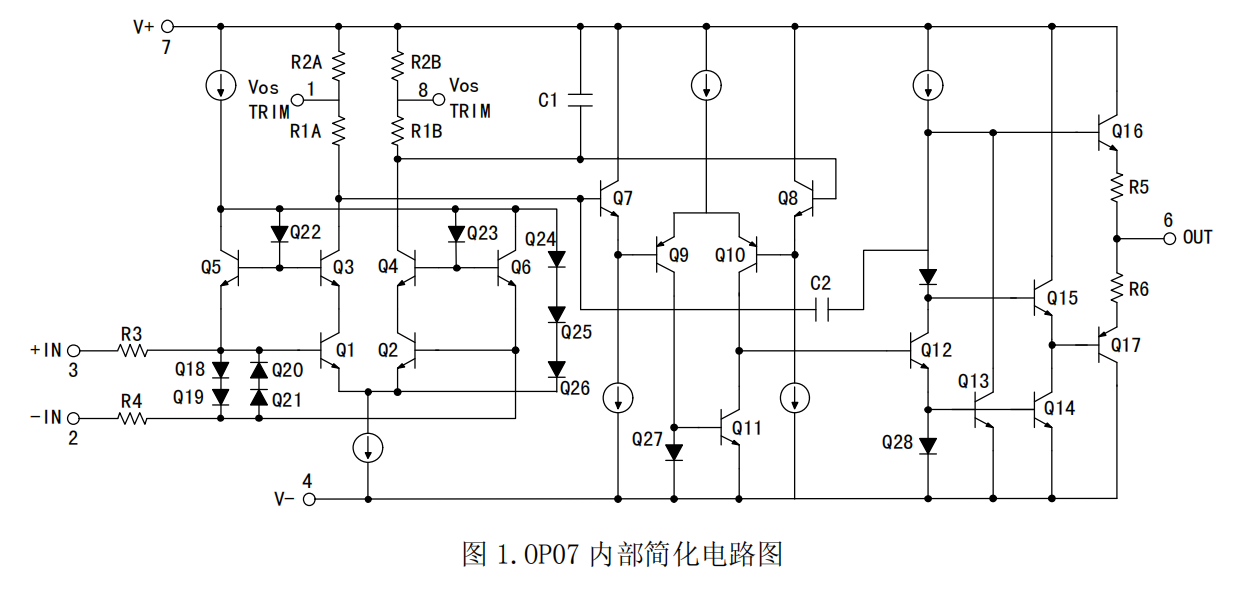

简化电路图

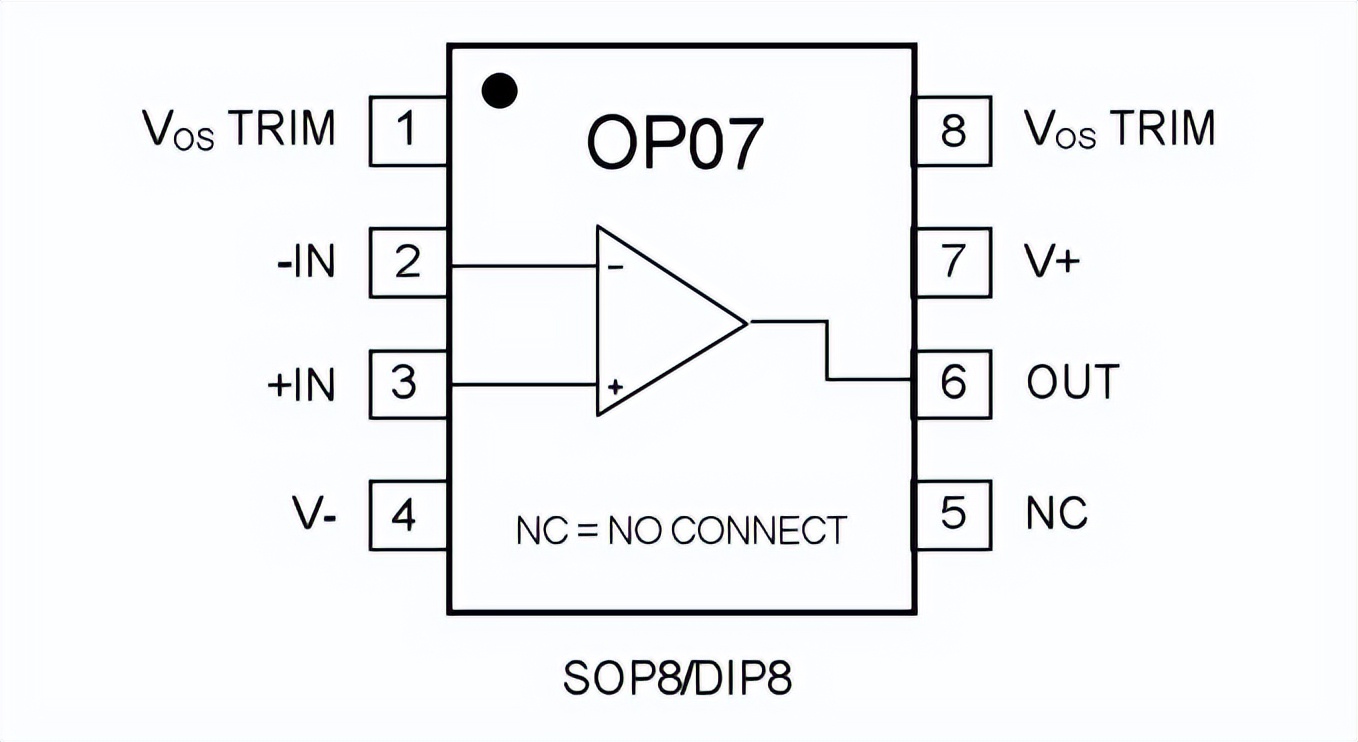

管脚图

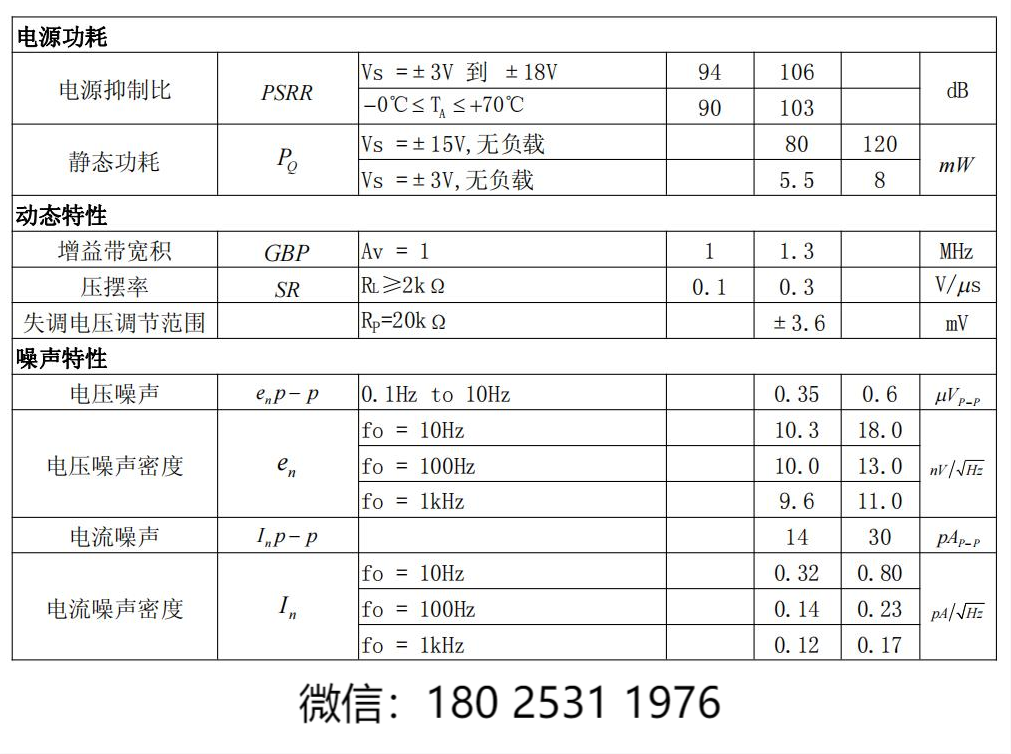

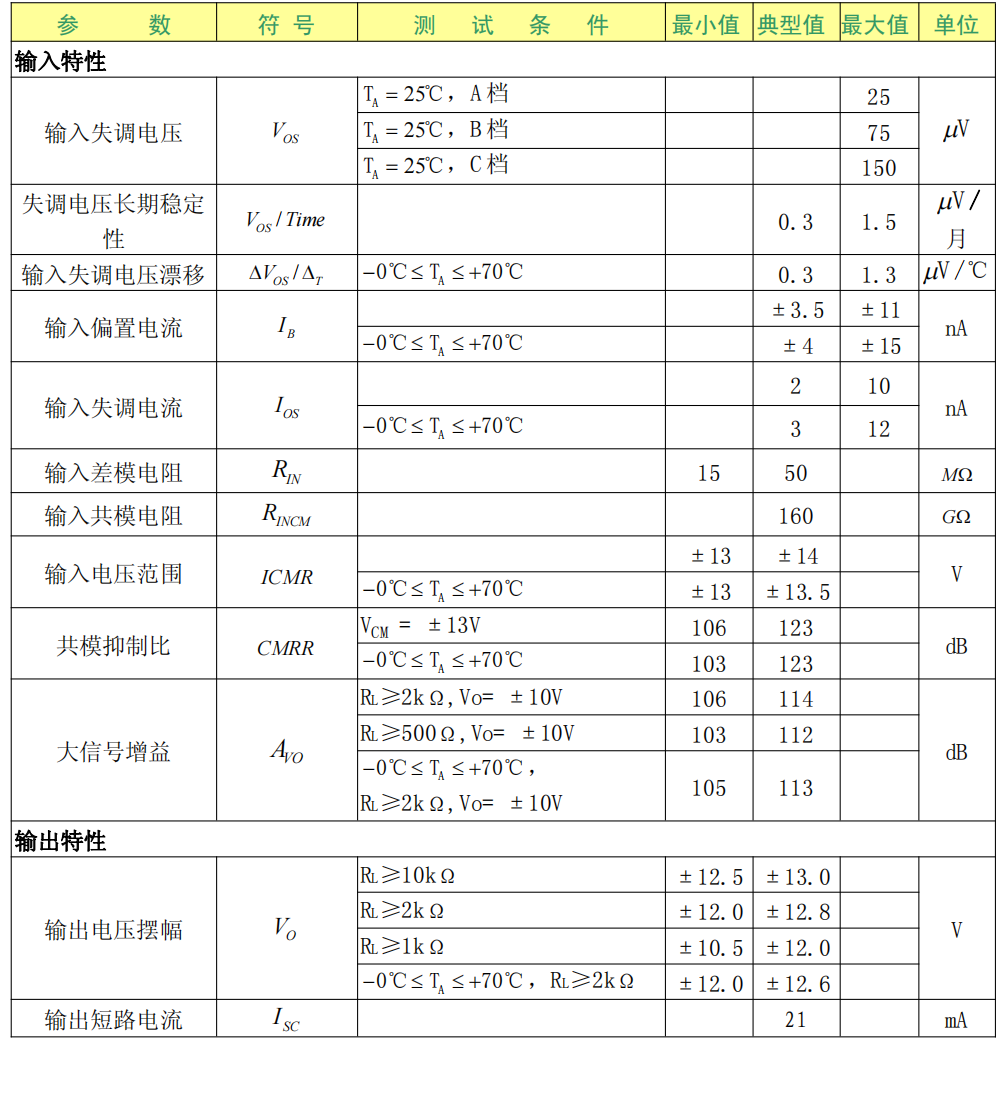

电气参数

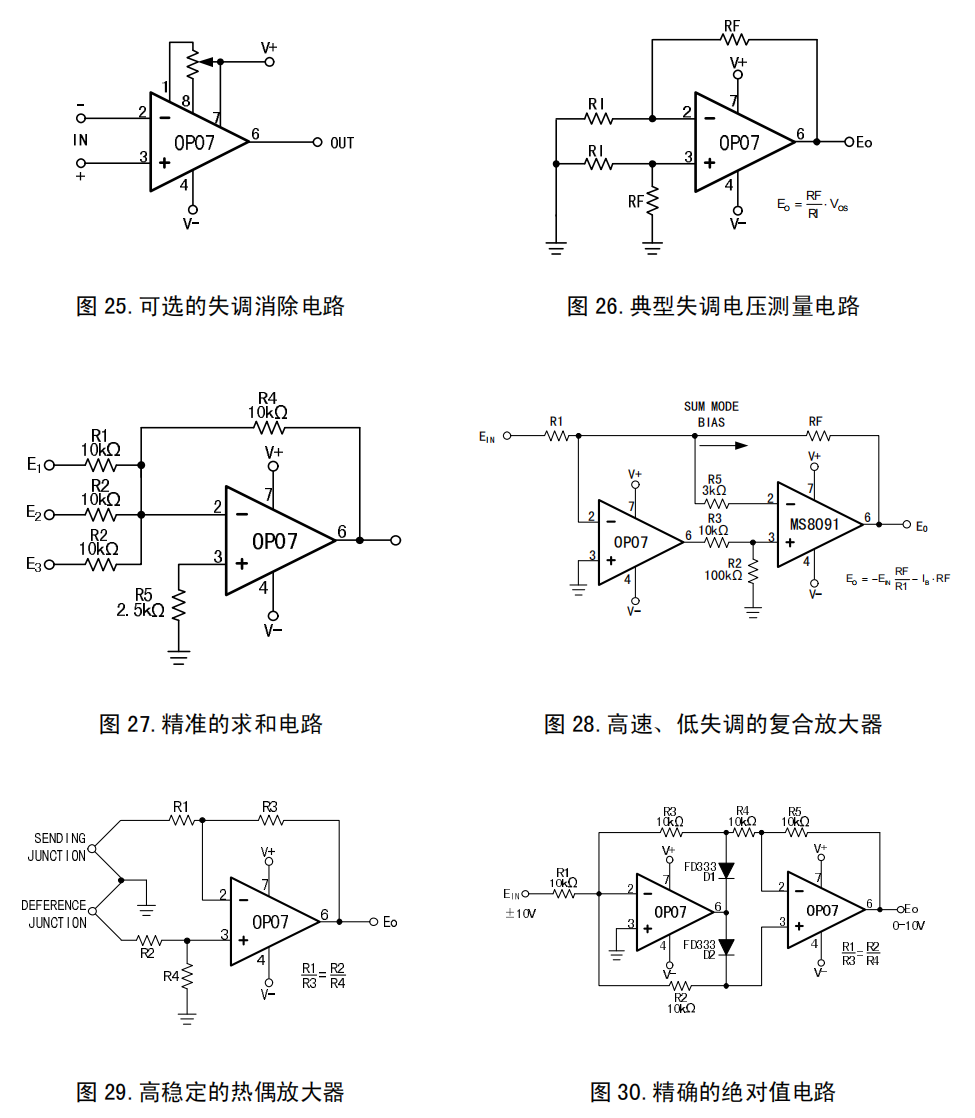

典型应用

应用信息

OP07 可以在 500pF 负载电容和±10V 的摆幅情况下，提供稳定的工作特性，大的负载电容需要在用 50Ω的电阻去耦合。

输入端接触的不同金属产生的杂散温差电压会使性能漂移、变差。因此，最好的工作环境应使两个输入接触保持同一温度下，接近封装温度更好。
