MS5611描述

MS5611D是一款12bit单通道输出的电压型DAC，接口采用四线串口模式，可以兼容TMS320、SPI、QSPI和Microwire串口。

MS5611D控制数据有16bit，包括控制字节，和12bitDAC数据。MS5611D具有两组电源，数字电源DVDD和模拟电源AVDD，电源范围 是2.7V 到5.5V 。电 阻串 输出接 到一个 AB类输 出轨 到轨buffer，其增益是6dB放大输出，输出bufffer提高了稳定性且降低了建立时间。MS5611D具有掉电模式，可以优化工作时的功耗。

MS5611D 采用 DFN12 封装。

主要特点

12bit 精度

可编程建立时间 3us 或 9us

兼容 TMS320，SPI，QSPI，Microwire 接口

内部上电复位

低功耗，5V 时 8mW，3V 时 3.6mW

集成 REF 缓冲器

输出范围是 2 倍的基准电压

对温度不敏感

软件、硬件 Power down

电源电压：2.7V5.5V

应用

数字伺服系统控制

数字补偿和增益调节

工业过程控制

机械和移动控制设备

大容量存储设备

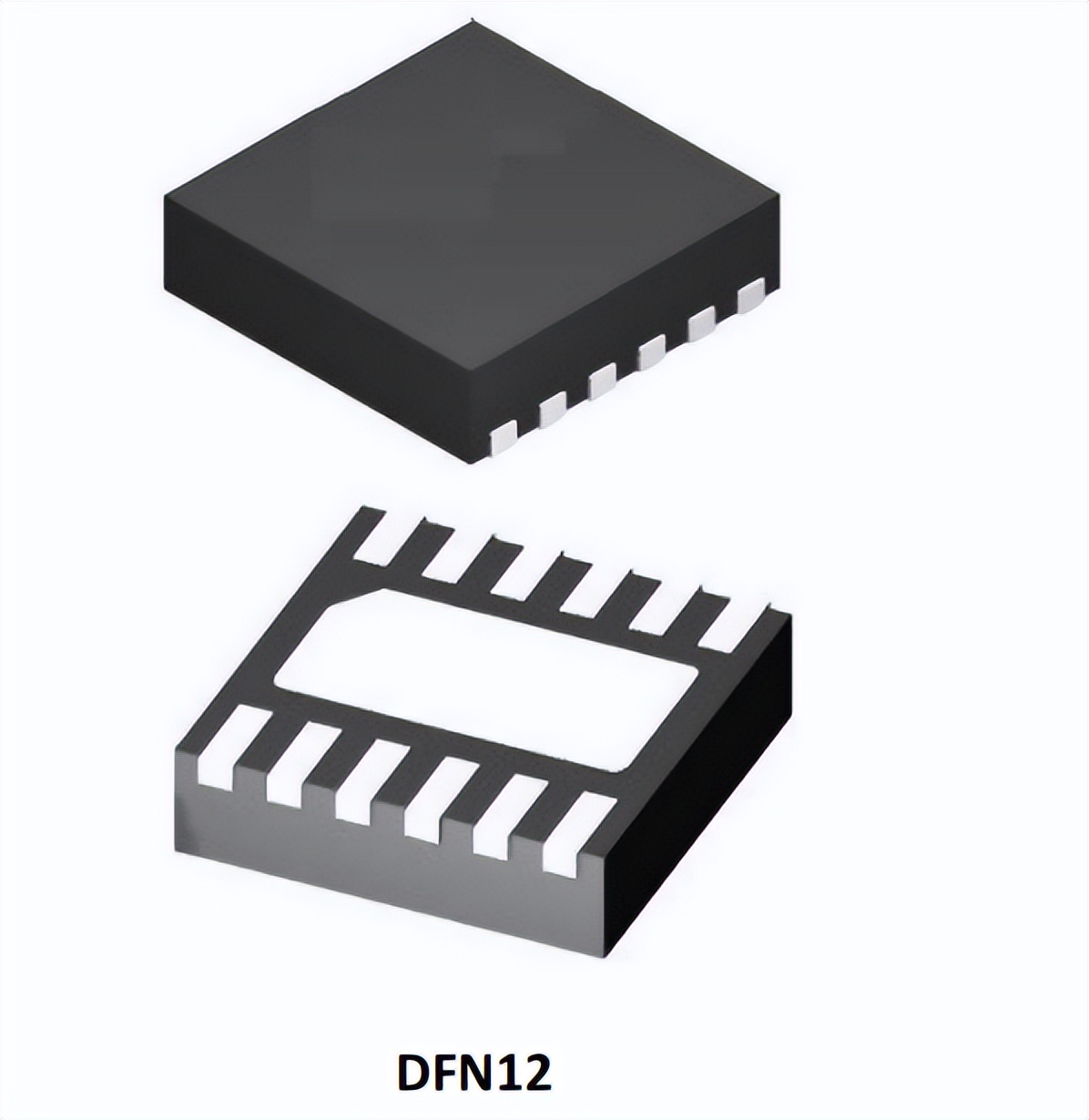

封装图

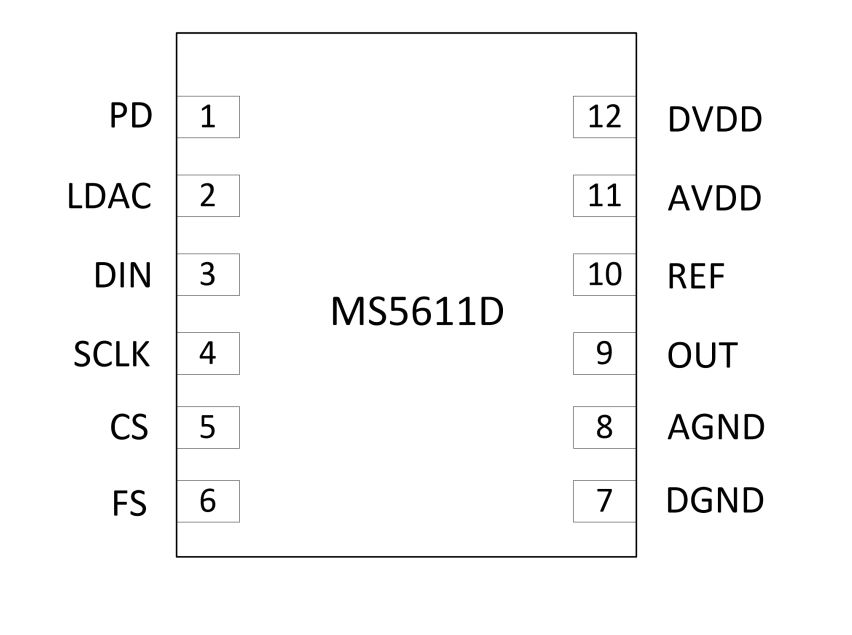

管脚图

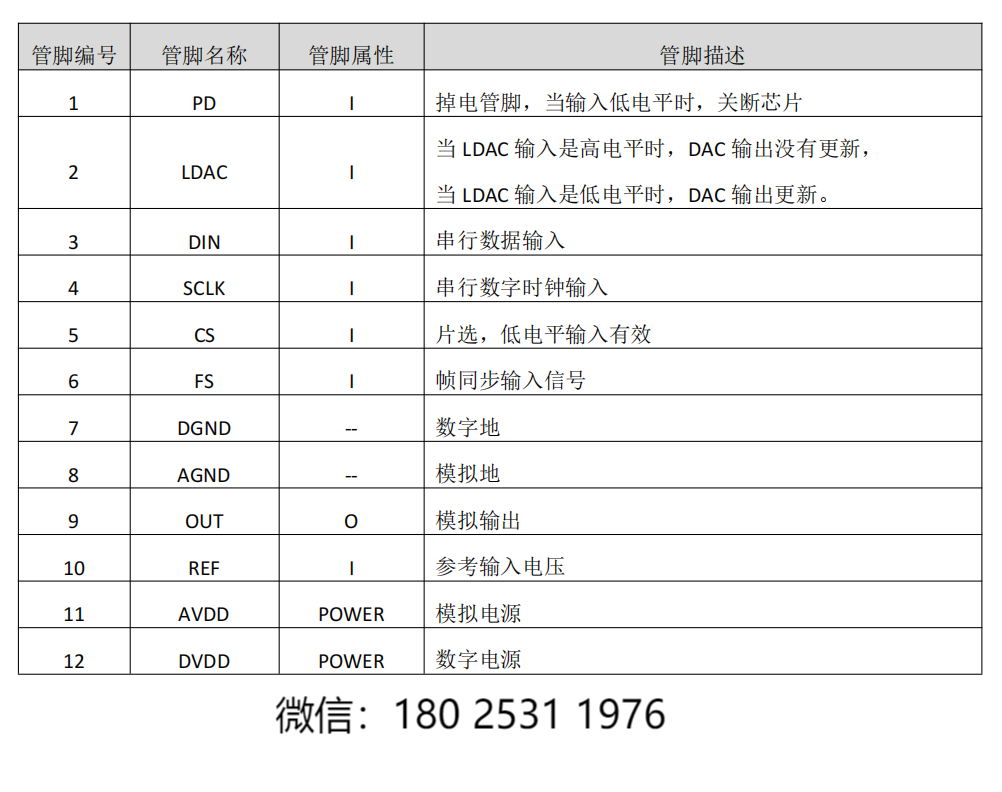

管脚说明图

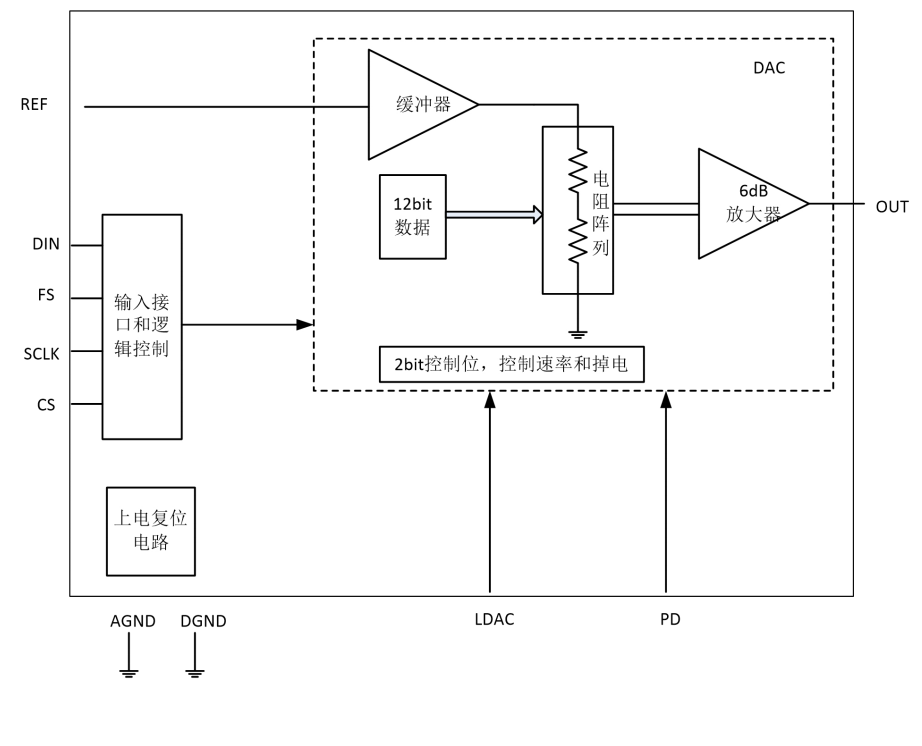

内部框图

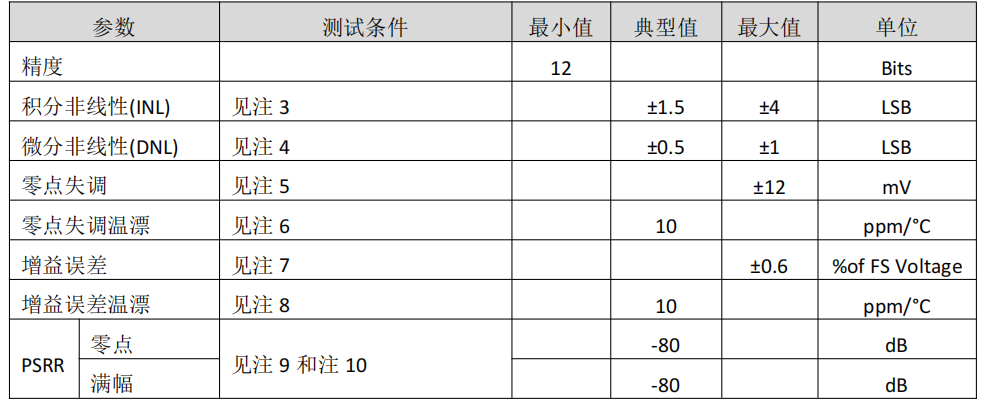

电气参数

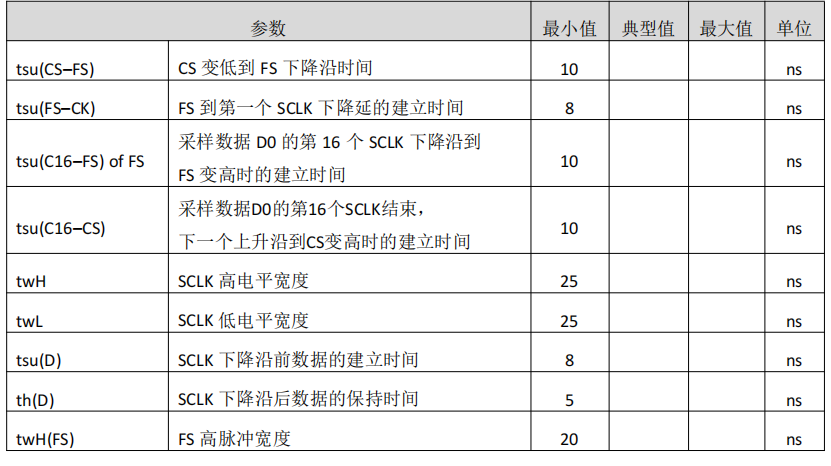

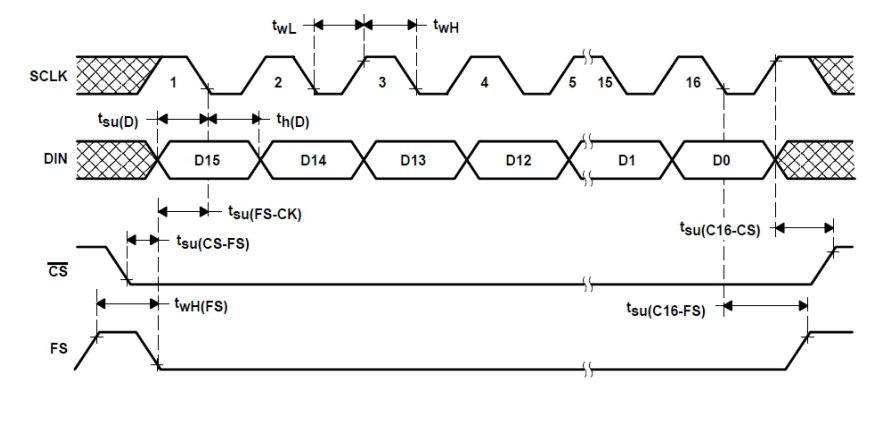

时序图

应用说明

总体功能

MS5611D 是一个 12bit 单电源的数模转换器，其架构采用电阻阵列结构，集成了串行接口、速率和关断逻辑控制、基准输入缓冲器、电阻串和输出轨到轨放大器。

输出电压可以表示为：

串行接口

器件必须设置在 CS 为低电平时有效，然后在 FS 的下降沿开始按位输入数据（开始为高电平有效），在 16bit 都被转移后或 FS 变高时，内部 DAC 更新对应的输出电平。

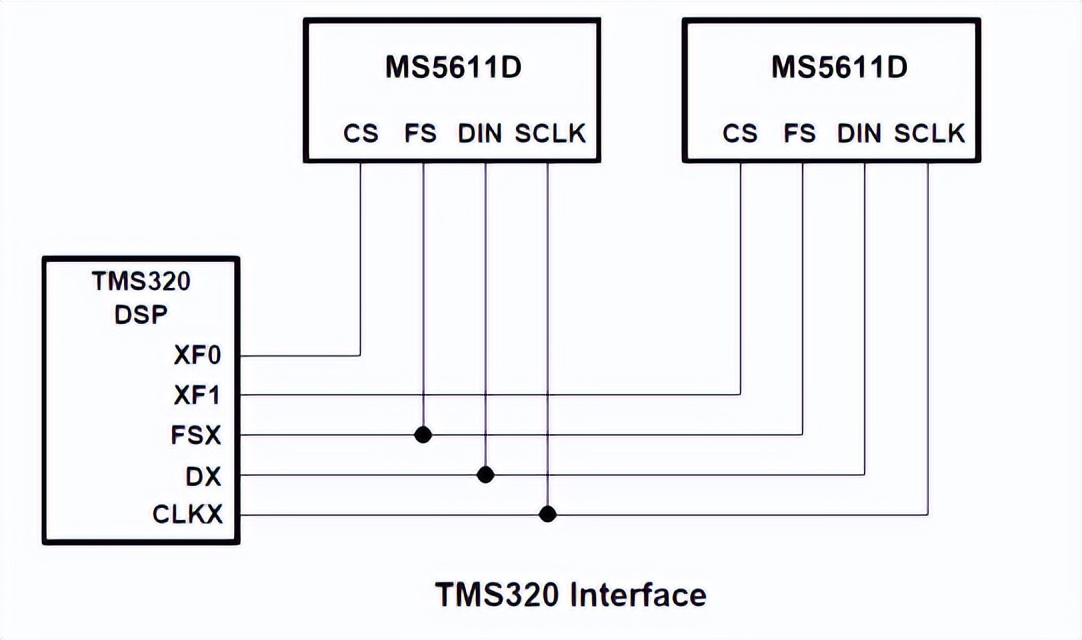

MS5611D 串口可以采用两个基本模式：四线（使用片选 CS）和三线（不使用片选 CS），使用片选使得多个器件可以连接到串行口德数据源（DSP 或 MCU），且接口和 TMS321 类兼容。下图给出了2 个 MS5611D 接到 TMS320DSP 的示例。

串行时钟速率和数据更新速率

如果串行总线上只有一个器件，那么 CS 可以接恒定低电平。下图给出了 MS5611D 如何在 SPI 或Microwire 接口三线引脚连接到一个 TMS320 的例子。

最大时钟速率为：

最大更新速率如下：

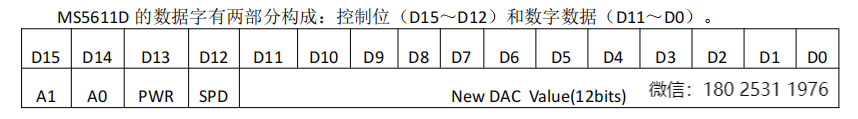

数据格式

PWR：功耗控制,1 为关断模式，0 为正常工作模式；

SPD：速率控制，1 为快速模式，0 为慢速模式；

A1、A0 为内部控制为，必须固定为 01；

电源供电旁路和地管理

为了提高系统性能，PCB 设计时应将模拟地和数字地分别接不同的地连接层，两个地板面应在系统的低阻抗节点处连接在一起。最好将 DAC 的 AGND 连到系统的模拟地，以确保模拟地电流能够很好的管理，且模拟地连接线的的压降可忽略。

芯片电源和地之间应接 0.1uF 的陶瓷去耦电容，且安装在离芯片尽可能近的地方。使用磁环可进一步将系统的模拟电源和数字电源分开。
