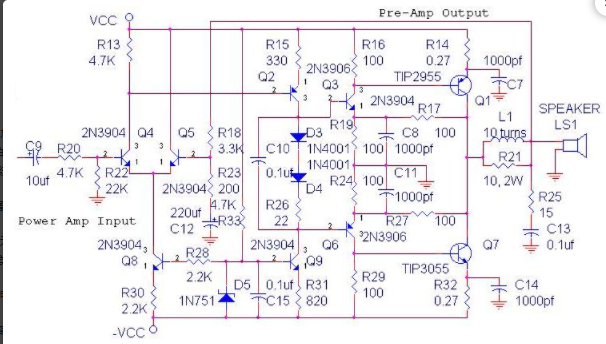

70W OCL功率放大器的电路图

这是70W OCL功率放大器的电路图，输出功率为70瓦单声道。它以功率晶体管TIP2955和TIP3055为主要元件。该放大器使用的电源是对称/双极性电源，输出电压为25V–32V。该放大器可用于驱动4-16欧姆扬声器。对于立体声系统应用，您需要制作两个类似的电路并使用5A变压器供电。

什么是OCL放大器？

OCL放大器（输出无电容器放大器）是任何具有直接耦合无电容器输出的音频放大器。通常，OCL放大器可以是多种放大器类别中的任何一种，并且通常具有推挽输出级（维基百科）。

OCL放大器相对于电容耦合放大器的优势包括：

避免输出电容器的成本和体积

更好地抵抗摩托艇振动

在非常低的频率和直流下具有更大的输出功率
