分享一个GalaxyAudioBooster的电子电路图

以下是一个名为GalaxyAudioBooster的电子电路，用于提高您的音频系统的性能。该电路使用ICRC4558，其中有两个运算放大器模块可用于立体声音频应用。

该电路类似于立体声增强器，利用高通滤波器的原理进行放大，产生强大的高音；并且还使用了低通滤波器的原理，然后将其放大以产生强大的低音。

应使用稳压直流电源12-15V以使该电路以最大性能工作并减少“嗡嗡声”噪声。

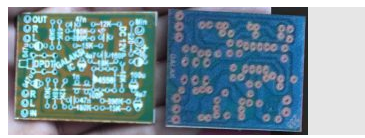

GalaxyAudioBoosterPCB布局

RC4558运算放大器说明

RC4558器件是一个双通道通用运算放大器，每一半的电气特性与？uA741相似，只是不提供零偏移功能。

高共模输入电压范围和无闩锁使该放大器成为电压跟随器应用的理想选择。器件具有短路保护，内部频率补偿确保稳定性，无需外部元件。

RC4558特点：

连续短路保护

宽共模和差分电压范围

无需频率补偿

低功耗

无闩锁

单位增益带宽：3MHz典型值

放大器之间的增益和相位匹配

低噪声：1kHz时典型值为8nV/√Hz

应用

DVD刻录机和播放器

专业音频混音器
