基于TDA7240A的简单20W桥式放大器电路

这是一个基于TDA7240A的简单20W桥式放大器。该电路是为汽车音响系统设计的，但您可以将此电路用于您的小型家庭音响应用。

原理图，示意图：

该电路使用18VDC非对称电源（仅正极（+）和接地）运行。将电源IC安装在散热器上以防止过热。

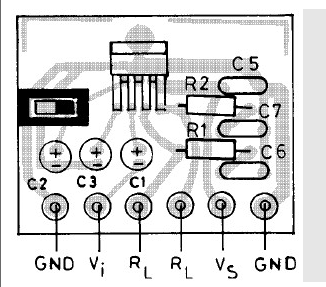

PCB布局：

关于TDA7240A：

TDA7240A是专为汽车收音机应用设计的20W桥式音频放大器IC。TDA7240A的外部元件数量少且紧凑的七瓦特7引脚电源封装在印刷电路板上占用的空间很小。

全面的片上保护功能保证了可靠运行。其中包括针对交流和直流输出短路（接地和负载两端）、负载突降瞬态和结温过高的保护。此外，当一个输出对地短路时，TDA7240A可以保护扬声器。
