耐福功放NTP8928芯片详细性能的概述

韩国耐福功放NTP8928使用工业标准的I2C总线与主机通信，主机IC可以通过I2C总线读写内部寄存器。NTP8928的系统内部时钟由外部主时钟生成芯片上的锁相环。支持外部主时钟频率为2．048MHz ～24．576 mhz。为了使锁相环能正常工作，锁相环的寄存器应按要求正确设置到主时钟频率（地址0x02）。通过数字音频接口接收音频数据。有一个标准的数字音频接口－ Inter－IC声音（I2S）接口。该接口使用2条时钟线和1条数据线接收音频数据。其中一个时钟线是WCK。WCK的一个周期与音频数据的采样周期相同，即64位（32位）WCK主要函数定义了通道的低状态WCK表示第1通道，即左通道，高状态表示第2通道，即左通道。该特性使时钟接收设备能够逐字同步数据，以便从时钟产生设备发送或接收数据。另一条时钟线是BCK。这个时钟线用于同步逐位数据。一个WCK周期内的BCK时钟数为64。数据传输线的名称为SDATA。与BCK同步的数据必须加载到这一行。NTP8928接收BCK上升沿数据。I2的位范围S是预定义的。NTP8928在slave模式下，接收WCK和BCK从外部来源。

耐福数字功放芯片－NTP8928的特性：

2通道立体声（20W x 2 BTL）；工作电源电压范围（5V ～ 28V）；SDATA Generator （I2S输出）；浮点运算

2个可编程双四分量滤波器：扬声器补偿；低通滤波器，高通滤波器，直流切断；

先进的参量均衡器；IBB（智能低音增强）3波段动态范围控制；DRC控制；音量控制

保护电路：OCP（过流保护）OTP（超过温度保护）UVP（低压保护）Vol／软静音／功率计／NS降噪；

智能PWM开关打开／关闭；效率高直流保护：直流减少过滤器。

◆8欧扬声器输出效率高达90％以上

◆RS DRC动态功率控制，有效防止破音

◆2＊16段可调PEQ，真切改善音质

◆带有IIS SDATA的反馈输出，AI智能电视必备。

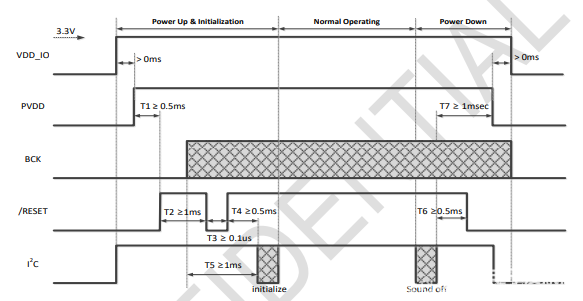

正确初始化和上下电路图设置：

韩国耐福功放NTP8928芯片，直流保护块用于防止系统输出直流信号，可能导致系统短路扬声器单元烧毁。防止直流输出有三个子功能，分别是监控内存校验和，观察调制指数，切断直流输出硬连接的过滤器。除了硬接线的直流截止滤波器，其他两个块只报告错误状态下，外部MCU可通过设置直流软复位复位放大器芯片。NTP8928的所有功能都可以通过I2C由内部寄存器值控制主机接口总线。集成了多功能数字音频信号处理功能功能齐全，高性能，高保真度十足数字PWM调制器和两个大功率全桥MOSFET功率级。
