实际应用中运放里多余的引脚怎么处理？

在此特别鸣谢 公众号《硬件笔记本》

在实际应用中，运放的同一个封装里面有双运放或四运放（如下图），但有时候我们只需使用其中的一部分，多余的引脚怎么处理呢？

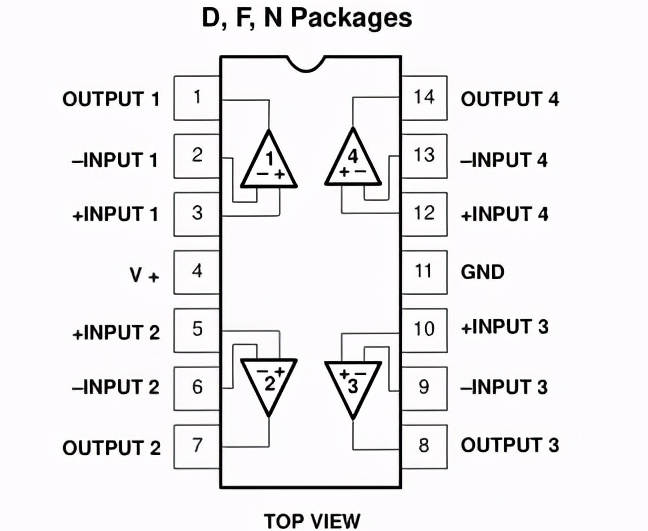

四运放

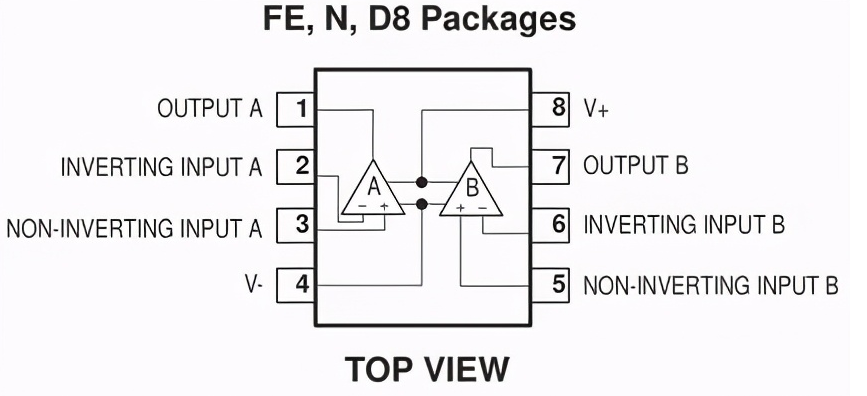

两运放

运放是把两个正负输入端的电压差进行放大，放大倍数可能是十倍，百倍，千倍。要是稍微受到外界的一点干扰，运放输出端都可能达到电源轨，这时会增加运放的静态工作电流，增加功耗。而且干扰是不稳定的，输出电压也是不稳定的。

所以运放或比较器的输入端一定不能悬空。输入端悬空的状态下都是不确定电平，容易受到外界干扰。所以在使用不到的情况下，一定要给定电平状态。

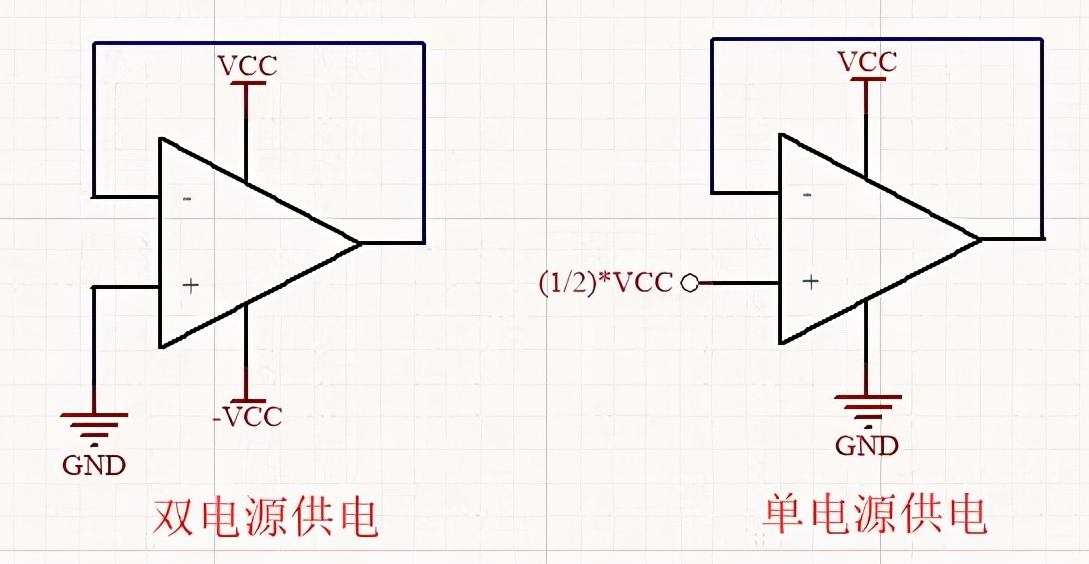

运放不用的单元，通常接成跟随器形式。另一输入端为正负供电电压的一半。可得出：

双电源供电时，正输入端电压为0，即接地；

当电源供电时，正输入端电压为（1/2）*VCC。

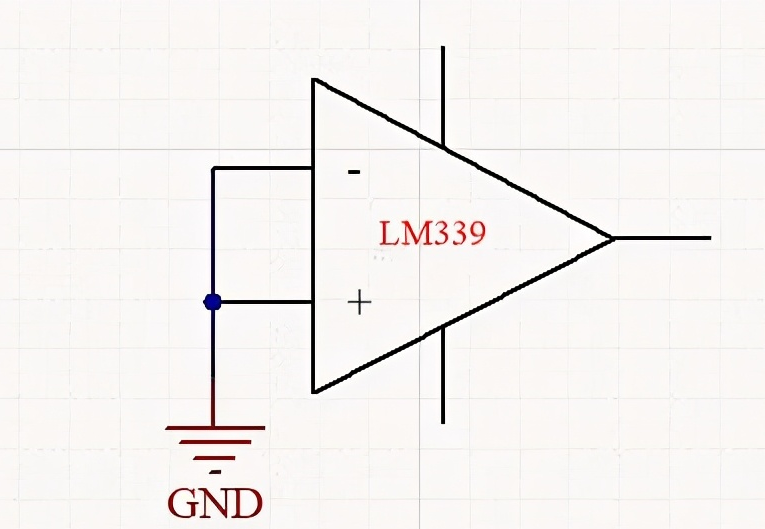

比较器我们一般处理方式是两个输入端相连到地，输出悬空。

有人说，两个输入端平时都是悬空的，没有怎么处理，也没遇到什么问题。
