基于MGA-633P8的900 MHz BTS放大器设计实现

顾名思义，低噪声放大器（LNA）通过降低级联噪声系数来提高接收器灵敏度。Friis公式（公式2）用于计算级联级的总噪声系数，每个级都有自己的噪声系数和增益。如方程式1所示，接收器链中第一放大级LNA的噪声系数F1支配着噪声性能，而后级F2，F3等的噪声系数则不那么重要。

[tex] F_ {total} = F_ {1} + frac {F_ {2} -1} {G_ {1}} + frac {F_ {3} -1} {G_ {1} G_ {2}} +。。。[/ tex]

蜂窝基站（BTS）和微波中继器已将位于天线塔中的LNA级分离，以减少因LNA之前的电缆损耗而导致的NF劣化。在典型的BTS体系结构中，LNA阶段之前是发送-接收（Tx-Rx）双工器（用于双工共用天线）和干扰滤波器（用于防止带外阻塞或灵敏度降低）。但是，双工器和滤波器的损耗都必须最小化，因为它们会在放大之前发生。具有额外噪声性能余量的LNA将放宽双工滤波器的损耗要求，并有可能降低总体系统成本。

器件和封装技术

MGA-633P8是一种微波单片集成电路（MMIC），其建立在针对低噪声进行了优化的新工艺上。Avago GaAs增强模式伪晶高电子迁移率晶体管（ePHEMT）工艺的特征尺寸为0.25 um。

MGA-633P8是具有有源偏置调节器的共源放大器。可以通过改变将电源电压Vdd连接至并联稳压器的RBIAS或外部VBIAS控制电压来调节静态电流（Ids）。稳压器的驱动偏置电流最大为1 mA，这使其与大多数CMOS控制电路兼容。可调偏置可实现更好的线性度，但具有更高的功率。

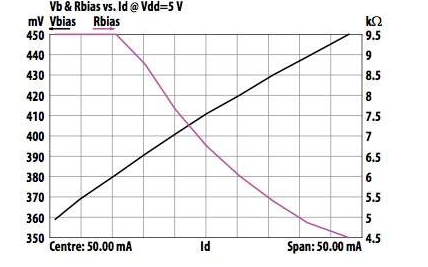

MMIC内部结构（顶部）和可调内部偏置调节器的特性（底部）VBIAS，RBIAS与Vdd = 5 V的Idd的关系

应用示范

为了评估RF性能，围绕MGA-633P8设计了用于蜂窝基站的900 MHz LNA。外部组件C1-L1和C2-L2提供匹配和偏置功能。除了DC阻塞和RF扼流功能外，C1-L1还会在工作频率以下降低不想要的增益。L1和L2均应在其自谐振频率（SRF）以下工作，以实现有效的节流。

单个发射谐振器在评估频率（f）下的插入损耗A（f）由以下公式给出；

[tex] A（f）=-10logleft [frac {1 + left（2Q_ {l} frac {f-f_ {0}} {f_ {0}} right）^ {2}} {left [1-left（ frac {Q_ {l}} {Q_ {u}}右）右] ^ {2}}右] [/ tex]
