放大器增益设置说明 放大器部分的可变电压

本应用笔记的目的是帮助系统设计人员了解 IDT 支持 DDX 的集成 D 类放大器产品（92HD9x、ACS422xxx 和 ACS32201）与独立分立放大器产品或 IDT 集成 AB 类 PC 的增益设置之间的主要区别92HD8x 系列等音频产品。为了让系统设计师正确设置放大器增益，他或她必须了解 IDT 的新增益结构如何与独立的分立产品、竞争产品和传统产品相关联。

放大器增益设置说明

在独立的分立放大器产品中，增益通常以 V/V（伏特/伏特）表示，或者可以以相对于输入电压的增益 dB 表示，类似于 IDT 92HD8x 系列 PC 音频编解码器.

在 PC 音频编解码器的 92HD9x 系列、消费类音频编解码器的 ACS422xxx 系列和 ACS32201 数字输入放大器中，数据表中表示的增益设置以 dB 为单位，并且与部件内部的“数字满量程”相关。

为了让系统设计师正确设置放大器增益，他或她必须了解 IDT 的新增益结构如何与独立的分立产品、竞争产品和传统产品相关联。

放大器部分的可变电压（ACS422xxx 和 ACS32201）

需要注意的一个重要事项是 ACS422xxx 和 ACS32201 产品中的 IDT 放大器部分可以使用可变电源轨供电。这是有意为之，因为消费类音频产品的系统设计人员可能会将放大器电压轨连接到电池电压。

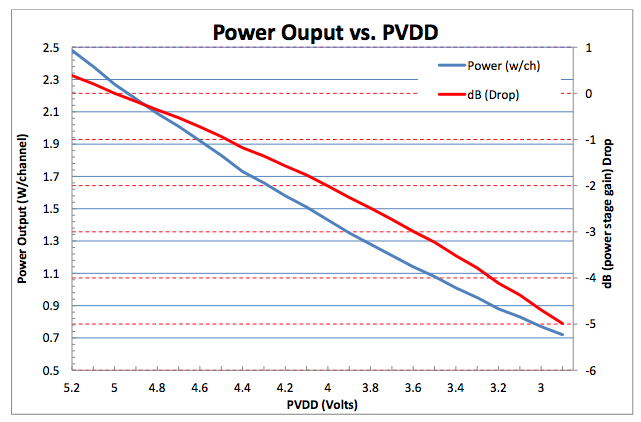

由于 IDT 的 DDX 启用 D 类放大器设计是开环的，因此输出功率会随电源电压而变化。这会影响系统设计人员所需的增益设置，并且应该在系统设计人员确定合适的增益时加以考虑。下面提供了 ACS422xxx 和 ACS32201 产品的功率输出（0dBFS 到 4Ω 负载）与电源电压的关系图（图 1）。还包括该功率输出与功率级增益 dB 下降之间的关系图。

功率输出与 PVDD
