固定增益双端口G类差分放大器设计——ISL1561

ISL1561是固定增益双端口G类差分放大器设计，与AB类放大器相比，可在降低功耗的情况下驱动ADSL2 +和VDSL2。线路驱动器采用+ 12V至+ 14V单电源供电，并且在检测到升压时会产生较高的电源电压。静态电流可以通过3引脚串行端口接口（SPI）用12位命令进行编程。

强调

ISL1561是Intersil最高效的双端口线路驱动器，适用于以+ 14V电源供电的ADSL2 +和VDSL2应用。ISL1561支持的一项新功能是对通过SPI的静态电流进行编程。给定目标MTPR性能，可以相应地调节静态电流以降低功耗（500µA步长）。传输8b VDSL2时，与AB类操作相比，功耗可降低25％。ISL1561在处理瞬变方面非常“健壮”。通过ITU-T K.20标准测试。

能量消耗

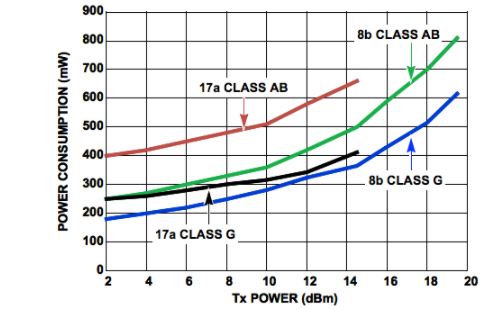

图1显示了8b和17a VDSL2配置文件的功耗比较。对于8b 19.5dBm，ISL1561仅消耗600mW，同时实现-64dBc的丢失带功率比（MBPR）；对于17a 14.5dBm，ISL1561消耗400mW，同时实现-60dBc的MBPR

图1 AB类和G类功耗

SPI控制

使用评估板上集成的USB微控制器，可以为每个端口分别编程ISL1561的电源电流。微控制器使用四个逻辑信号（SCLK，SDI，SDO和CS）与ISL1561的三个引脚SPI通信：（SCLK，SDATA和CS）。由于ISL1561的SDATA用于数据的输入和输出，因此在SDI和SDO之间放置了一个10kΩ的串联电阻。因此，必须将SDI直接连接到SDATA，以使微控制器读取ISL1561中的寄存器。

电源排序和复位

上电之前，可以将SPI引脚悬空或拉低。数字接口产生一个内部5V VDD。SPI和BOOST引​​脚内部偏置如下：

BOOST引​​脚：内部上拉至VDD

CS引脚：内部上拉至VDD

SDATA引脚：内部下拉至GND

SCLK引脚：内部下拉至GND

当CS为高电平时，接收到一个时钟周期时，串行接口计数器将复位。当CS被驱动为高电平时，SCLK脉冲将在SCLK的下降沿复位串行计数器。

评估软件

可使用GUI软件对ISL1561评估板进行编程。运行“ ISL1561_Installer_V1.0.exe”将为程序安装所需的驱动程序。

程序文件将安装在“ C：Program FilesIntersilISL1561”中，要运行的文件是“ ISL1561.exe”。

注意：运行程序时，请确保将微控制器连接到计算机的USB端口。

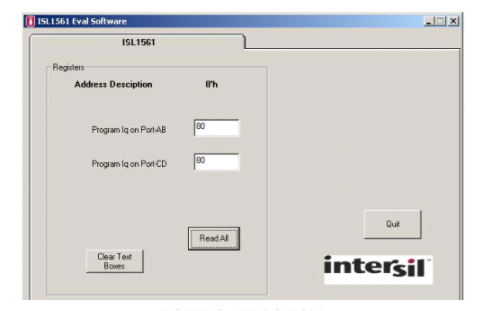

图2窗口GUI

图2显示ISL1561以禁用模式启动。单击“全部读取”将使两个寄存器都显示“ 80”。两个寄存器盒允许用户进行写入和读取。例如，当用户单击该框并键入“ 0F”时，程序还会在同一框中将读取的寄存器值也返回到“ 0F”。如果显示不同的值，则说明寄存器未正确编程。
