一文解析NX3高性能模拟开关

本文档是用于高性能模拟开关的培训模块。该培训模块涵盖了模拟开关的基础知识，包括不同类型的开关，关键参数及其在特定应用中的重要性。该模块还介绍了模拟开关产品和命名，以及无铅封装的最新封装趋势。

模拟开关基础

图1

通常提供以下配置之一的模拟开关：

• 单刀单掷
• 单刀多掷
• 多极多掷或多路复用器。

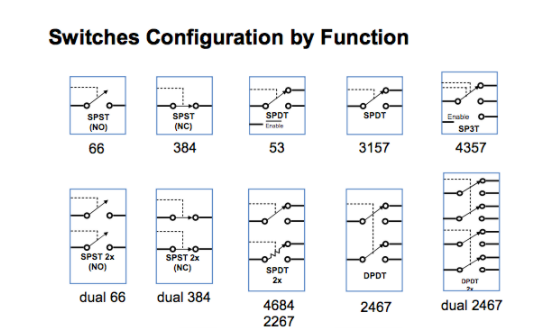

极数表示公共端子（或活动触点）的数量，掷数表示公共侧可以连接的备用端子的数量。每个包装可提供单，双或多个开关（通常为偶数）的开关。这些开关可以独立激活，也可以同时激活。恩智浦高性能模拟开关产品组合在每种配置中都带有器件。NX3系列提供SPST，SPDT…的所有标准配置，包括单双，四。

图2

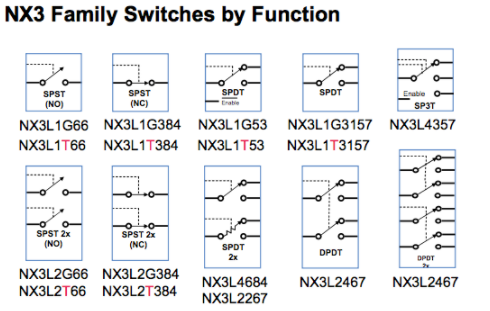

下表添加了与每个功能相对应的高性能模拟开关部件号。

图3

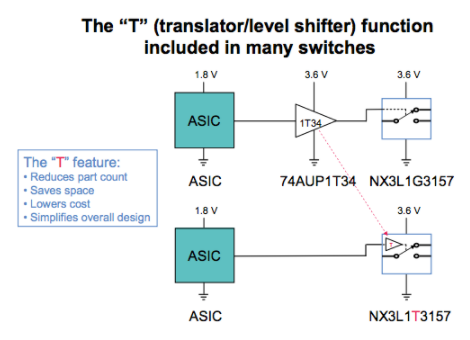

在某些应用中，模拟开关位于低压ASIC和较高电源电压组件之间的接口处。为了正确激活开关，通常在选择引脚上使用电压转换器（或电平转换器）以确保满足最小激活阈值。恩智浦模拟开关提供了集成了转换器功能的完整设备系列，从而节省了零件数量，PCB空间，并降低了整体系统成本。

图4

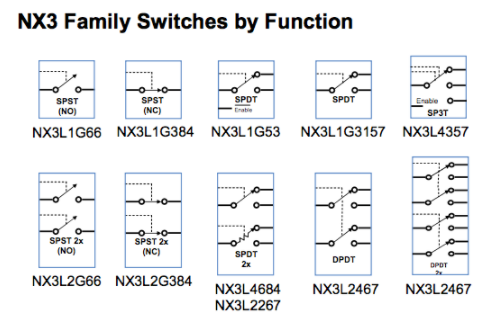

零件号中的“ T”将模拟开关与集成的转换器功能区分开。本幻灯片中针对低欧姆NX3系列开关突出显示了一些部件编号。“ G”部分不包含翻译器功能。
