关于耦合在电路中的作用探讨

耦合是指把能量从一个电路传送另外一个电路中去

耦合在模拟电路和数字电路中非常常见，微弱的信号可以耦合到放大电路进行放大，经过放大的信号同样可以通过耦合进行输出。耦合是两个功能电路的连接桥梁，可以实现信号和能量的传递。常见的耦合电路有直接耦合电路、电容耦合电路、光电耦合电路和变压器耦合电路。下面通过一些实例和大家一起探讨一下耦合在电路中的作用。

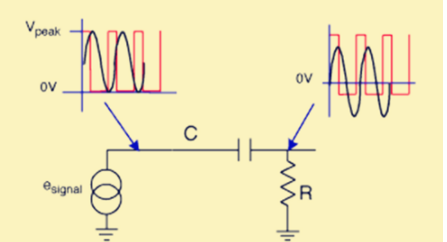

耦合

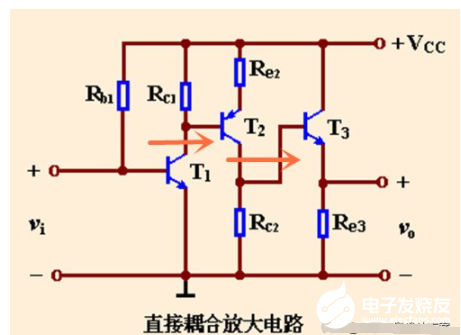

直接耦合
在直接耦合中，两个功能电路直接连通，两级之间有着直接的影响，在下图的放大电路中，输入的信号经过三极管T1放大后，直接耦合连接至T2进行二级放大，然后再次直接耦合到T3进行三极放大。因为各级电路直接连接，会相互影响，常用于低频的电路和大规模集成的数字电路中。

直接耦合

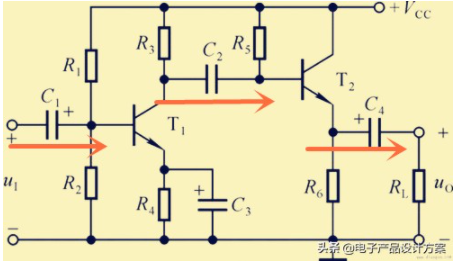

阻容耦合
在阻容耦合电路中，两级电路通过电容进行隔离，信号通过电容耦合到下一级，因为电容有着隔直流通交流的作用，各级电路的Q点不会相互影响，不能放大缓慢放大的信号，所以常用于交变的高频信号。

阻容耦合

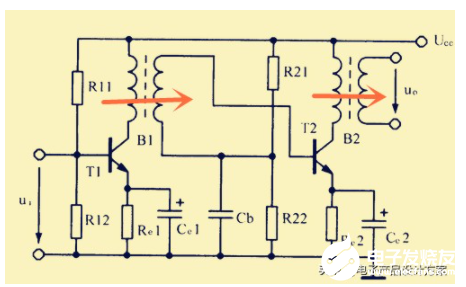

变压器耦合
在变压器耦合电路中，两级之间通过了变压器进行了隔离，变压器需要通过电磁感应的方式传输信号，所以不适用于直流信号，一般用在交流的信号中。它的低频特性差，体积大。但两级之间相互独立，静态工作点不会相互影响，可以实现阻抗变换。

变压器耦合

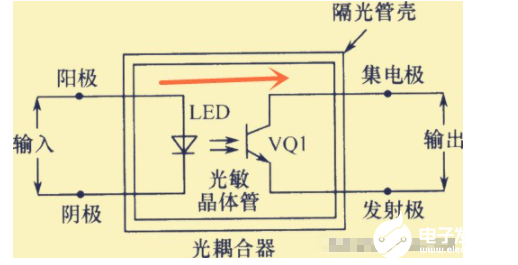

光电耦合
光耦是用于光电耦合的器件，光耦内部集成了发光二极管和光敏三极管。当然，你也可以用独立的发光二极管和光敏三极管搭建光电耦合电路。发光二极管把电转换为光，光敏三极管则把光重新转换为电，光电耦合同样是隔离式耦合方式，能够很好的抑制干扰信号。

光电耦合
