STM32软件运行过程，如何查看全局变量的实时数据

下面是一个单片机STM32RCT6的PA8，PA9，PA10引脚输出PWM波形的仿真步骤，此外还展示了软件运行过程，如何查看全局变量的实时数据。每一步我都做了截图，大家照着一步步来，请大家放心参考！

1.点target图标，如下：

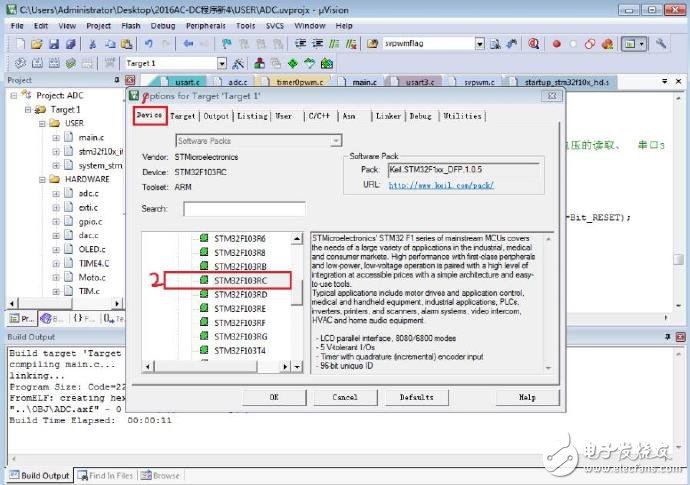

2.选择好单片机芯片的型号：我选的STM32RCT6型号,大家可以根据自己手上stm32开发板的型号来选择

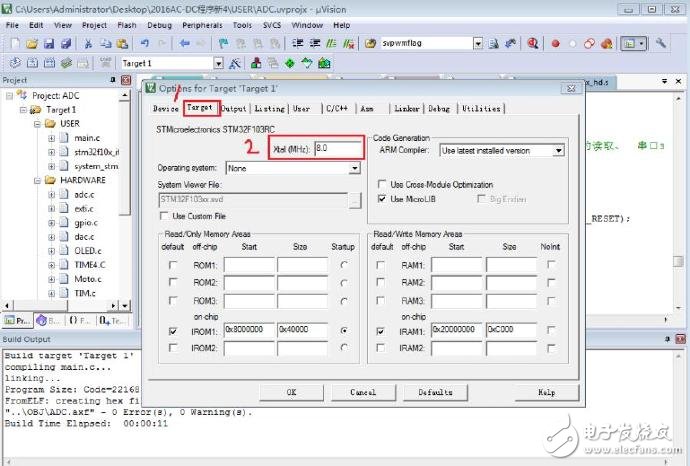

3.外部晶振频率的选择：8Mhz（因为大部分单片机的外部晶振是8Mhz），为了使仿真更贴近实际，通常情况下都是选8Mhz

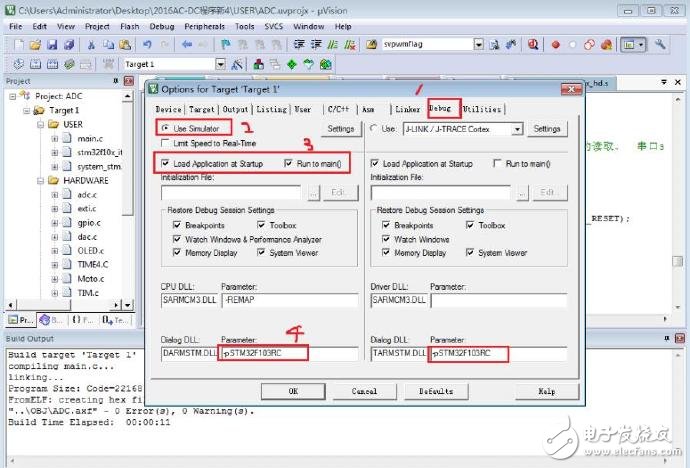

4.进入Debug页面进行设计，特别要注意第四点parameter，注意选正确好芯片的型号，我的是RC系列，所以写了RC，如果是RB系列，要后面改为RB

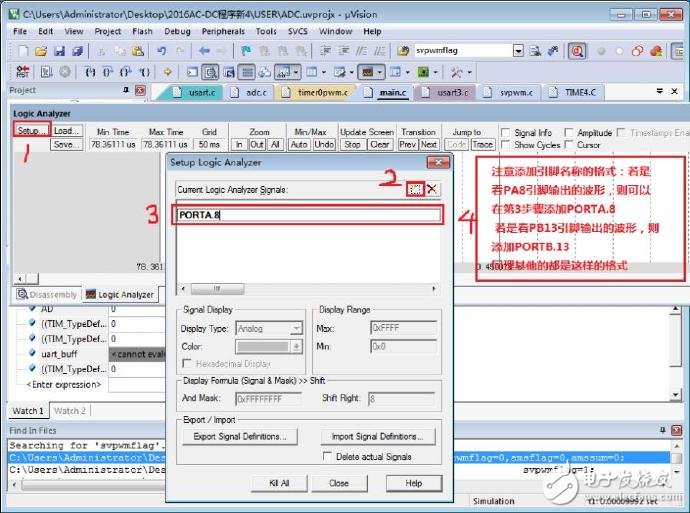

5.配置好上面的步骤，就可以进入仿真页面了：下面是对要观察的引脚与变量进行设置

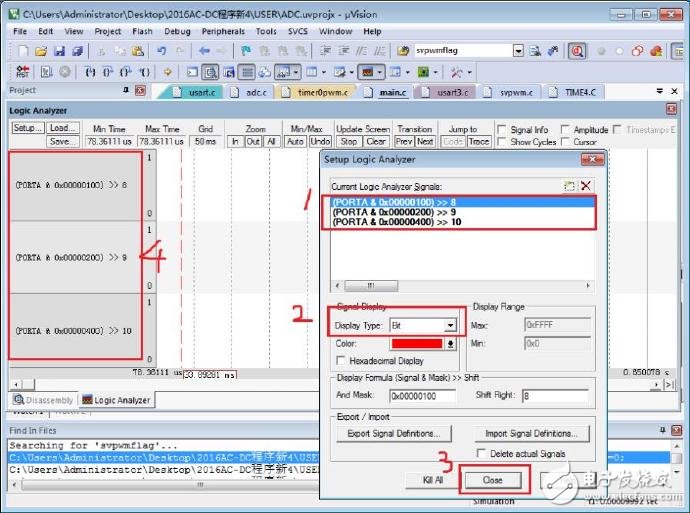

我这里是观察PA8，PA9，PA10引脚的波形，还有要注意Display Type要选bit类型，否则的话，仿真时会看不到波形的

6.对全局变量进行设置：首先选中你要观察的全局变量，然后右键，接着add变量到Watch1或者Watch2窗口。

7.点运行的按钮，开始程序的运行。你会看到引脚输出的波形和变量在实时变化，这时软件仿真是成功的。还有一些小技巧大家可以注意一下，方框1是可以对波形进行放大和缩小，方框2可用于测量和显示输出波形某段区间的时间。
