检测皮肤电阻变化的4个测谎电路

我们来看几个有趣的“测谎仪”小电路，它们的原理是检测手指间的皮肤电阻。

测谎电路1

该电路检测你的手指之间的电阻来产生振荡。干燥的手指将检测到高达10万欧姆的电阻，这将使电路以低频率振荡发声。如果主体感到紧张，他会出汗，这会降低皮肤的电阻，并使电路振荡频率变高。

照片显示的电路内置在PC板与单独的触摸垫。

测谎电路2

该电路检测你的手指之间的电阻，如果皮肤电阻下降会使FALSE LED点亮。47K可调电阻可以调节探针接触手指时的灵敏度。

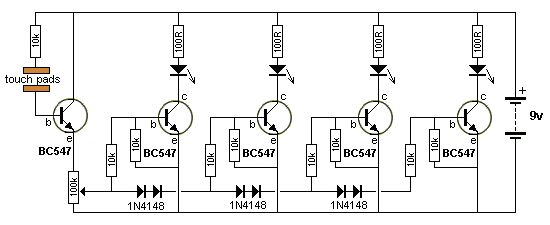

测谎电路3

该电路检测你的手指之间的电阻，用4个LED显示电阻大小的变化。当你用力按下检测电极，会使越来越多的LED指示灯亮起。

测谎电路4

该电路检测你的手指之间的电阻。当你用力按下检测电极，越来越多的LED指示灯亮起。该电路比测谎电路3电路简单。
