2.4G头戴教学麦克风方案

1.1 方案简介

2.4G无线麦克风是基于2.4G无线技术上研发生产的一种新型的无线麦风。其所用频段处于2.4GHz-2.483GHz。该方案鉴于2.4G的高强保密性运用一对一ID匹配技术，解决教学应用防串扰、抗干扰等问题。该方案还拥有3M的数据传输速率，声音高保真低延时等特性促使该方案真正实现一师一麦。

1.2 性能参数

频率响应: 20–20K Hz；

l 音频数据采样: 无压缩16位48KHZ。

l 信噪比：90db；

l 失真度：0.05%；

l 小于12.5ms的声音延迟特性；

l 支持自定义IO编程

l 有效传输距离25M

1.3 方案框图

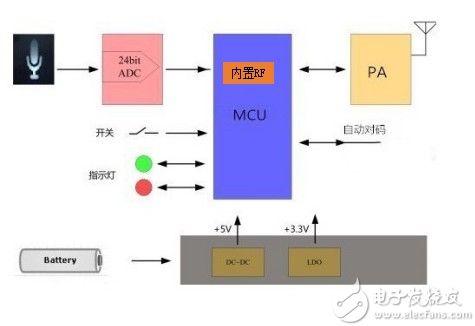

1 发射端

模拟的音频信号经过24位专业音频AD转换为数字信号，MCU实时采集AD的数据，并进行处理，然后通过RF发送出去。MCU主要负责AD数据的实时采样和发送，以及数据压缩，编码，加密等。

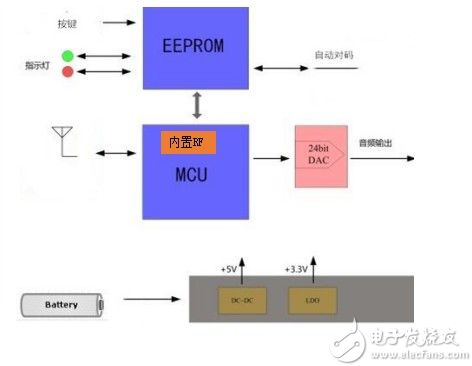

2 接收端

MCU实时接收RF的数据，经过解压缩、解码等处理后送到24位的音频DA器后变成模拟信号输出。

1.4 2.4G无线麦克风对比模拟麦克风

对比项

2.4G麦克风

模拟麦克风

调制方式

GFSK，即高斯频移键控调制

PLL锁相环

传输方式

ADC转换为数字信号后传输，可工作于复杂的环境

载波减调制信号后还原部分语音

语音还原质量

接收还原的声音质量等同于咪头用有线连接的质量

接收还原的声音质量明显劣于咪头用有线连接方式的质量

抗干扰能力

干扰信号不能混入数据包，当遇到干扰影响时，可以变换频点避免产生噪音

易受干扰，干扰信号会影响VCO载波，扰乱载波产生噪音

频点复用

功率可调，多房间固定间距支持频点复用

功率可调，不支持频点复用

对频方式

发射机开机自动扫描干净频段，并在握手时通知接收机

需手动筛选干净频点，或是使用旧频点

频点偏移

发射机用内置MCU设置频点，并发出对频信号，接收机扫描到对应对频信号锁定频点，并随时响应发射机变换频点指令

受环境温度，元器件性能的影响，会改变载波频点，造成频点偏移而无法对频工作

发射距离

动态可调，可以动态自动调整来适应距离

最多三级可调

频响宽度

20~20KHZ

会有局部丢失

一致性

高，品质取决于设计，元器件一致性稳定

品质取决于元件的一致性和后期技术员的调试

保密性

数据包传输，不会被模拟话筒接手，非对应ID接收器不会显示信号，一个接收端只能接收一路信号

接收器会被多个其他同频点或谐波频点的发射器干扰，同理发射机信号会被其他接收机扫频接收

电量显示

在接受端显示发射机电量情况

在接收端显示发射机电量情况

功能扩展

电平检测和音量调节

无法扩展和传输指令

同频点冲突

不会出现，近距离一对一配对，ID号不同不能接收。

同频点干扰会出现嘶哑声或是信号冲突使接收机哑音-发音-哑音-发音，造成声音断续

编辑：深圳天惠微科技

1.5 方案总结

1． 发生干扰影响时，可以变换频点避免串频。

2． 高效的的2.4G音频MCU实现数据的实时采样、处理以及发送，具有极短延时性；

3． 专业的24bit ADC/DAC器件，保证宽动态范围、小谐波失真、低噪音；

4． 48K采样，26个通道自动跳频防串扰，真正实现一师一麦。

*深圳市天惠微科技有限公司一家专注于无线射频通讯，无线音频传输，物联网技术、DSP音频技术的芯片供应商和整体解决方案提供商。在无线教学麦克风，无线游戏耳机有多年研发经验。天惠微坚持以人为本，客户至上的理念，天惠科技将一如既往的为客户提供高性价比的无线射频电子解决方案。
