互联网温控器芯片应用及整体方案

《国务院办公厅关于严格执行公共建筑空调温度控制标准的通知》（国办发[2007]42号）规定，国家对使用空调采暖、制冷的公共建筑实行室内温度控制制度。除特殊用途外，冬季室内空调温度设置不得高于20℃，夏季室内空调温度设置不得低于26℃。另外，国务院表明节约能源、保护环境是每个公民的义务。

当国家政策遇上北方煤改电的大趋势，互联网温控器显得越发重要。从上游行业特性来看，智能家居配合大数据分析将引领温控器行业再升级。

目前传统的温控器的还是以RS485总线方式传输信号，但随着无线技术的发展进步，已经有逐渐替代有线的火苗。尤其是LORA组网技术的崛起，更让有线转无线成为最有力的后盾。这一技术彻底解决了温控器在现场施工的繁琐问题，尤其是针对旧楼改造项目。

系统通过对水阀通段时间面积法热计量进行热量计费及管控的，后台可以清楚的看到每家每户的用电量以及变化曲线，并提出节能建议，让节能看得见。

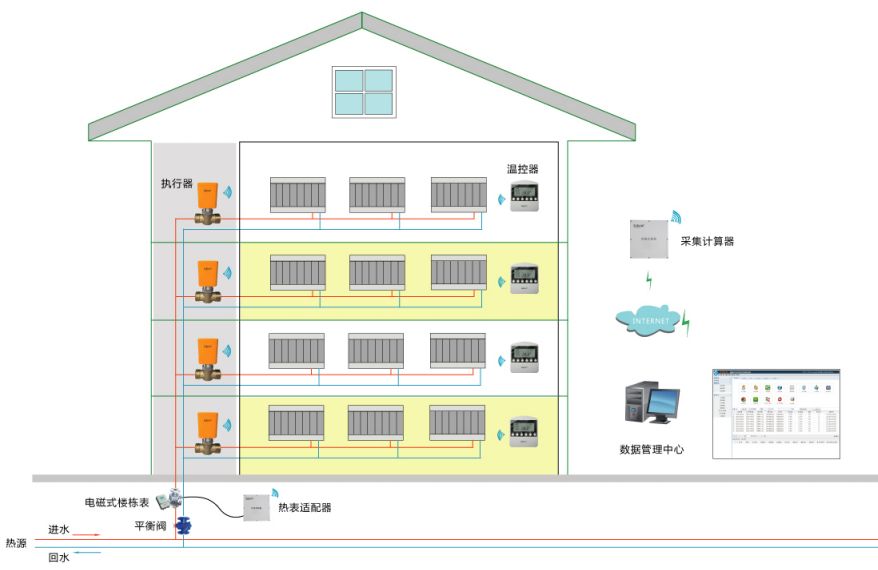

图1 互联网温控器方案拓扑图

温控器面板可使用电池供电，与采集器、执行器无线通信，无需布线。

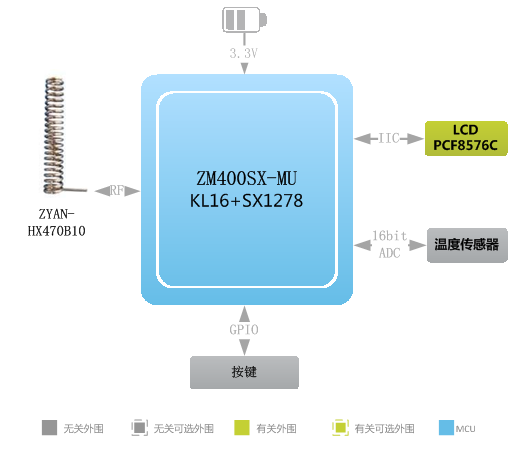

图2 温控器框图

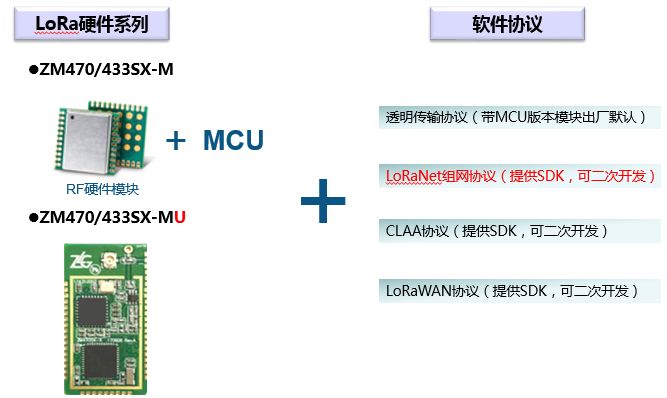

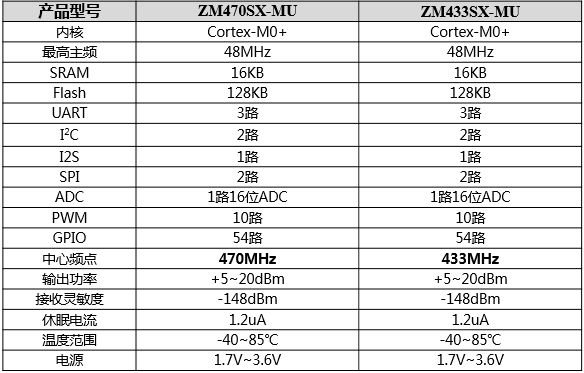

ZM400SX-MU是由ZLG致远电子基于NXP的KL16、Semtech的SX1278芯片开发的低功耗、高性能的LoraNet二次开发模块，支持自组网。

图3 ZM400SX-MU实物图

其中，PCF8576C内置4个背光输出以及可以支持多达40段驱动，可驱动20个8段字符，,10个15段或任何160个光标图形，直接通过I2C控制，为您省出更多IO。

另外，用户可根据自己的需求使用模拟温度传感器，可以使用KL16的内部16位AD；或者使用数字温度传感器，我司推荐NXP的LM75BD。

LoraNet等组网协议可以提供SDK包，用户可根据自身的具体需求来二次开发产品。当然也可以直接使用我们组网模块，组网就是几行命令的事情。
