稳压管稳压性能好坏，动态电阻r来真能表示？

一般三极管都是正向导通，反向截止；加在二极管上的反向电压、如果超过二极管的承受能力，二极管就要击穿损毁。但是有一种二极管，它的正向特性与普通二极管相同，而反向特性却比较特殊：当反向电压加到一定程度时，虽然管子呈现击穿状态，通过较大电流，却不损毁，并且这种现象的重复性很好；反过来着，只要管子处在击穿状态，尽管流过管子的电在变化很大，而管子两端的电压却变化极小起到稳压作用。这种特殊的二极管叫稳压管。

稳压管的型号有2CW、2DW等系列，它的电路符号如图5－17所示。

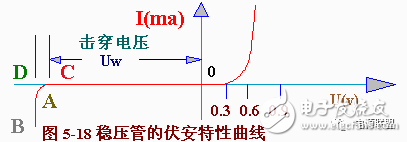

稳压管的稳压特性，可用图5一18所示伏安特性 曲线很清楚地表示出来。

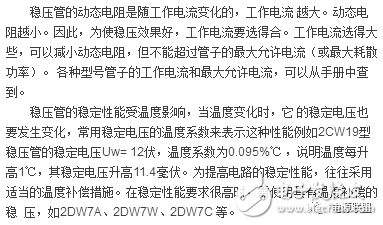

稳压管稳压性能的好坏，可以用它的动态电阻r来 表示：

显然，对于同样的电流变化量ΔI，稳压管两端的 电压变化量ΔU越小，动态电阻越小，稳压管性能就越好。

由硅稳压管组成的简单稳压电路如图5- l9（a）所示。硅稳压管DW与负载Rfz，并联，R1为限流电阻。

这个电路是怎样进行稳压的呢？

若电网电压升高，整流电路的输出电压Usr也随之升高，引起负载电压Usc升高。由于稳压管DW与负载Rfz并联，Usc只要有根少一点增长，就会使流过稳压管的电流急剧增加，使得I1也增大，限流电阻R1上的电压降增大，从而抵消了Usr的升高，保持负载电压Usc基本不变。反之，若电网电压降低，引起Usr下降，造成Usc也下降，则稳压管中的电流急剧减小，使得I1减小，R1上的压降也减小，从而抵消了Usr的下降，保持负载电压Usc基本不变。

若Usr不变而负载电流增加，则R1上的压降增加，造成负载电压Usc下降。Usc只要下降一点点，稳压管中的电流就迅速减小，使R1上的压降再减小下来，从而保持R1上的压降基本不变，使负载电压Usc得以稳定。

综上所述可以看出，稳压管起着电流的自动调节作用，而限流电阻起着电压调整作用。稳压管的动态电阻越小，限流电阻越大，输出电压的稳定性越好。
