如何进行过热保护电路分析？

对于大功率等级电源，过热保护也是必须要求的。过热保护的形式有很多种，常用的电路：

一、关断电源，即温度降低以后，电源恢复工作。

二、不关断电源，而是改善电源内部的通风条件。

特别注意：在实际设计和调试中，应当将R1放于热应小且发热量较大的器件处。

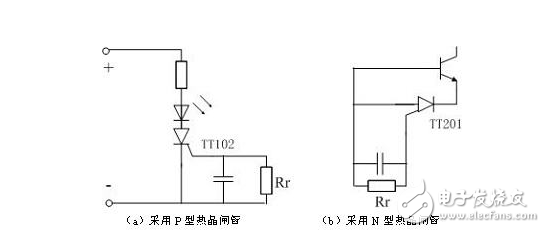

1、过热关断电路

V：一稳定的直流电压

正常时V×R2/(R1+R2)≤0.7V

R1：为负温系数的热敏电阻

C1:取104J63或小容量铝电解电容，目的是防止外界干扰误动作

Vref：为芯片的基准脚。如3842的8pin

Q1：为NPN的达令顿管即可。如2N4401

注：采用运放来做亦可，但原理相通。如有机会将多列出此类电路。

2、温控风机调速电路

Vin:为略大于最高输入电压。

如AC/DC则滤波电容后取正常时V×R2/(R1+R2)≤0.7V

R1：为负温系数的热敏电阻

C1:取104J63或小容量铝电解电容，目的是防止外界干扰误动作

Vref：稳定电压，可利用芯片的基准脚。如3842的8pin

Q1：为NPN的且能过大电流的达令顿管即可。如TIP31C

注：采用运放来做亦可，但原理相通。如有机会将多列出此类电路。
