高电压放大器扩展库仑计数器范围

库仑计数器能够测量流入或流出电池的电荷，而小的专用 IC 则可直接与约 20V 以下的中低电池电压相连。通过采用一个高电压放大器作为电平移位器，就能把测量电路的输入工作范围扩展至高得多的电压。LT6375 电压差动放大器具备一些可使该电路在极宽电压范围内准确工作的特性。

库仑计数器的工作原理是测量一个检测电阻器两端的电压，把它作为必需进行积分运算之电流的指示。图 1 示出了当采用一款低电压库仑计数器 LTC2941 时的典型连接。重要的一点是：库仑计数器真实地测量电压，接着把它解译为电流，然后将之作为电荷报告。通过去除检测电阻器，并设法驱动库仑计数器之检测引脚两端的另一个电压，它将仍然把该电压解译为电流并报告一个累积电荷。

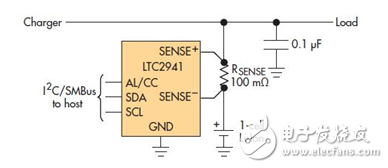

图 1：低电压库仑计数器 (比如 LTC2941) 有助于简化低电压测量

在图 2 中，LTC6375 的输出连接至库仑计数器的检测引脚。该 IC 是一款差动放大器，这意味着它是连接了高精度电阻器的运放，旨在实现差分输入电压的电平移位。差动放大器的运作将其输出电压驱动至一个按下式计算的数值：

OUT = REF+ GAIN ×[(+IN) – (-IN)]

LT6375 驱动其输出引脚，但是 REF 引脚必须连接至一个低阻抗源。同样，LTC2941 期望在其 SENSE⁺ 引脚 (它也是用于该 IC 的电源引脚) 上有一个低阻抗源。可把REF 和 SENSE⁺ 引脚均连接至用于I²C 接口的同一个逻辑电源轨 (例如：3.3V)。通过把 LT6375 的 OUT 引脚连接至 SENSE^–引脚，LT6375 将把其输入之间的电压差加在LTC2941 的输入两端。实际上，LT6375 充当一个假的检测电阻器。

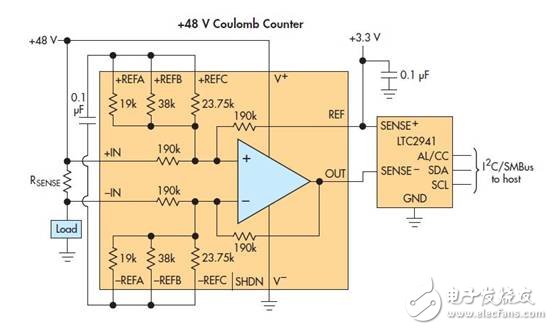

图 2：一个增设的电压差动放大器扩展了可进行库仑计数的电压范围

差动放大器的准确度在很大程度上取决于电阻器匹配。虽然显而易见的是电阻器失配直接影响着增益准确度，但是不太明显且更加严重的问题则是这种电阻器失配将引起失调误差。1%的电阻器失配将引起一个输出失调，该失调等于电路在其上进行电平移位之电压的 1%。

例如，一个电平移位至 3V 的 48V 输入将导致 450mV 的失调误差，对于此类测量来说该误差是太大了。LT6375A 规定了一个 97dB 的最小共模抑制比 (CMRR)，这意味着一个 45V 的电平移位会引起一个小于 640μV 的失调。

当设计高电压电平移位电路时，至关紧要的是确保运放的输入处于其有效工作范围之内。就 LT6375 而言，电源引脚额定在高达60V，因此在某些场合中，可采用被测量的电压为它供电。这是图 2 中示出的配置，在此配置中LT6375 测量一个 48V 电源供应的电流。最后，该IC 包括额外的高精度电阻器，这些电阻器可由外部引脚进行配置以分割输入共模范围，同时保持差分增益等于 1 倍。在图 3 中，辅助基准引脚全部连接至 5V 电源，这分割了–42V 输入电压以将其置于运放的电源范围之内。对于其他的应用，LT6375 内部的运放具有一种独特的特性，凭借该特性其输入能够在高于电源引脚本身的电压条件下工作。把这些特性组合起来，就能设计可跨一个±270V输入范围监视电源的电路。

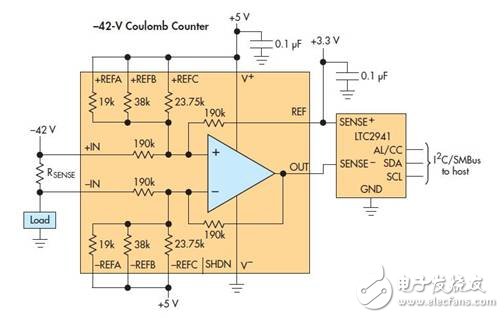

图 3：通过把辅助基准引脚连接至 5V 电源以分割–42V 输入电压可将输入置于运放的电源范围之内
