DC-DC升压变换器模块电源 直流低压升高压正负输

特点

效率高达 80%以上
1*1英寸标准封装
电源正负双输出
稳压输出
工作温度: -40℃~+85℃
阻燃封装，满足UL94-V0 要求
温度特性好
可直接焊在PCB 上

应用

HRA 0.2~8W 系列模块电源是一种DC-DC升压变换器。该模块电源的输入电压分为：4.5~9V、9~18V、及18~36V、36~72VDC标准（2：1）宽输入电压范围(宽电压输入模块电源是指输入电压可以允许在很宽的范围内变化)。输出双电压：±50VDC、±60VDC、±10VDC、±120VDC、±200VDC、±250VDC等， 具有功率密度大,输出功率高，应用范围广等优点。

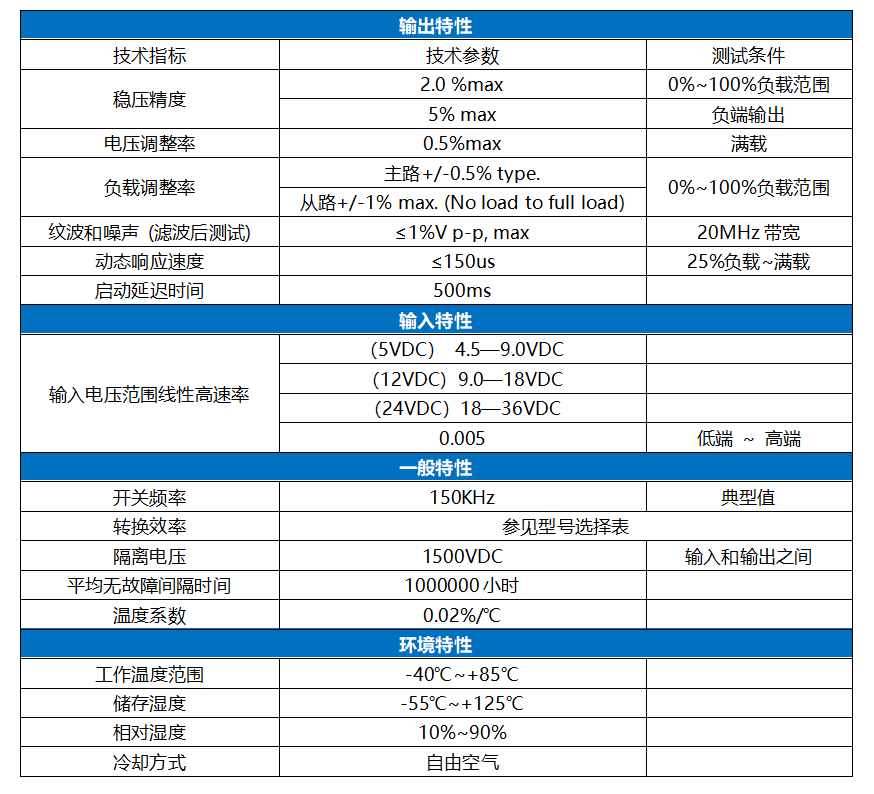

技术参数

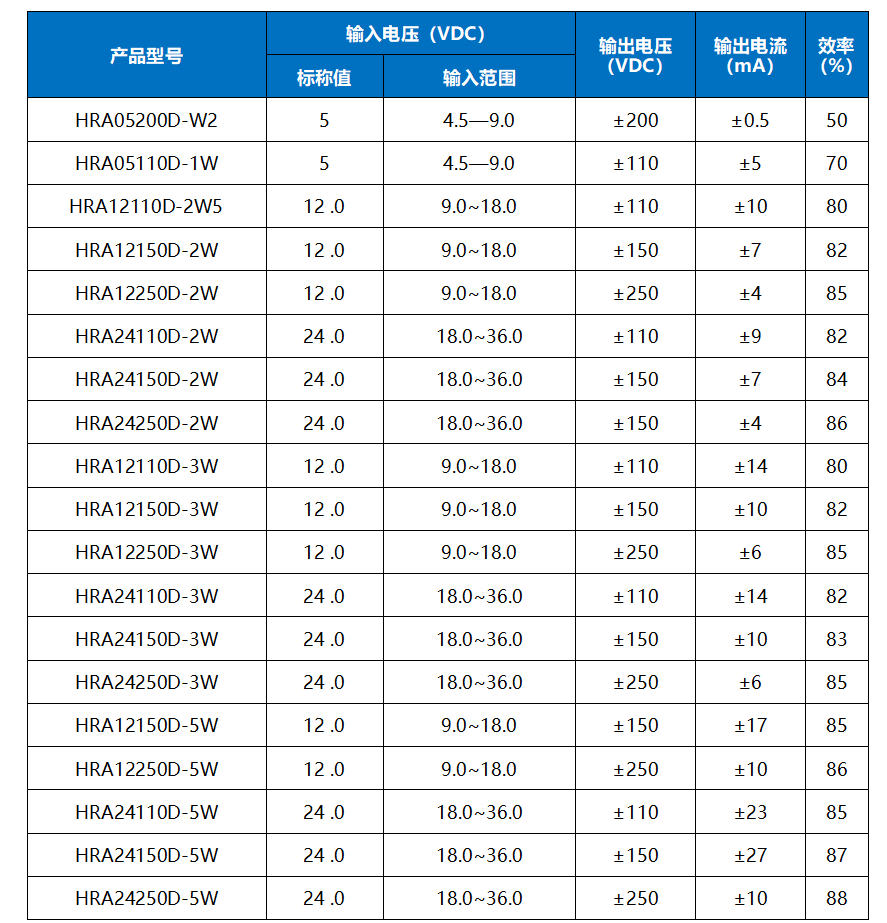

部分型号参数

举例说明
1.型号：HRA12110D-2W5，输出端C2,C3电容可选 2.2UF/250V的电解电容。输入电压Vin：9~18VDC；输出电压Vout：±110VDC；输出功率：2.5W
2.型号：HRA24250D-5W，输出端C2,C3电容可选 4.7UF/450V的电解电容。输入电压Vin：18~36VDC；输出电压Vout：±250VDC；输出功率：5W
特殊备注：5V输入的产品，在4.5V~5.2V输入的时候输出最大功率为3W。要求输出大功率请用其他高电压输入。

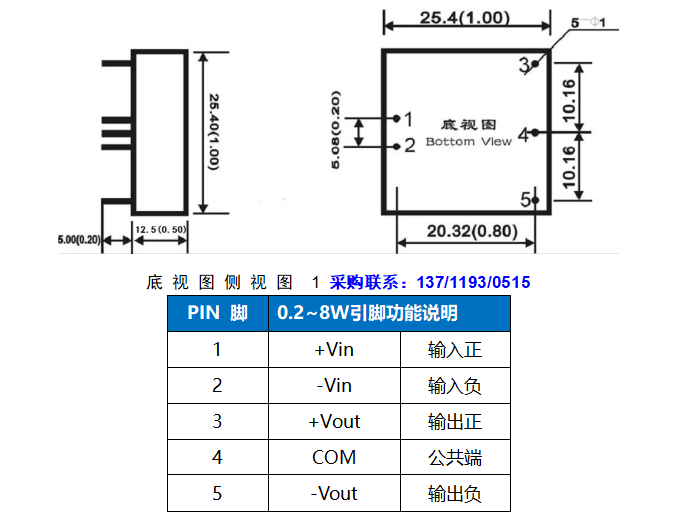

外型尺寸及引脚描述
HRA W2~8W系列 产品尺寸：25.4x25.4x12.5 单位: mm

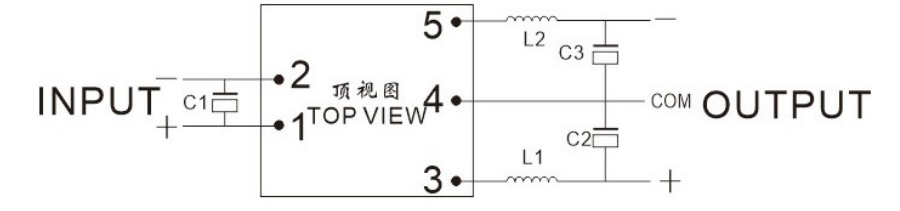

应用原理图

备注：有特殊要求，请联系公司订制产品。
