非接触式转速表方案

一、技术参数：

• 显示：5位液晶显示，最大读数99999
• 测量范围：2.5转/分~99,999转/分
• 测量分辨率：2.5转/分~999.9转/分 ； 0.1转/分

1000转/分~99999转/分 ； 1转/分

• 测量准确度：±（0.05%测量值+1 digtal）
• 有效测量距离：50~500mm
• 取样率：0.5秒（120转以上）
• 时基：石英晶体
• 操作温度：0℃ ~ 50℃
• 存储温度：-20℃ ~ 70℃
• 电源：9V
• 附件：说明书，电池，反射带

二、方案优点：

• 采用微型计算机（MCU）、光电、半导体激光等先进技术实现非接触测量转速；
• 测量范围宽，分辨率高；
• 手动测量和自动测量自由切换，更加适应各种具体用途；
• 激光功率高、低两档可调，极大程度方便远、近距离的测量，保护使用者的眼睛，免受过强激光亮度的伤害；
• 可自动记录50组测量数据，采样时间间隔可调节设置，满足不同对的测量需求；
• 可记录测量过程中的最大值、最小值和平均值；
• 带背光开光，方便在黑暗环境下使用。

备注：功能可根据客户需要增加或者去掉。

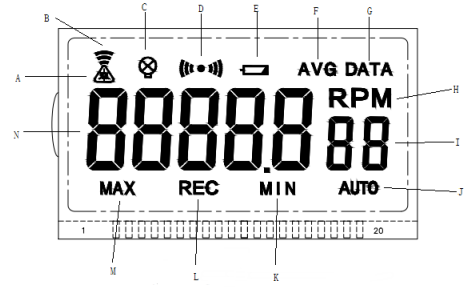

三、方案图示

A ：激光标志

B ：激光功率强度标志

C ：背光标志

D ：转速测量标志

E ：低电压标志

F ：测量平均值标志

G ：数据记录功能标志

H ：转速单位符号

I ：数据自动记录计数值标志

J ：自动连续测量标志

K ：测量最小值标志

L： 数据自动记录采样过程标志

M ：测量最大值标志

N ： 转速测量数据显示
