RK3568适配RK628 RGB to HDMI

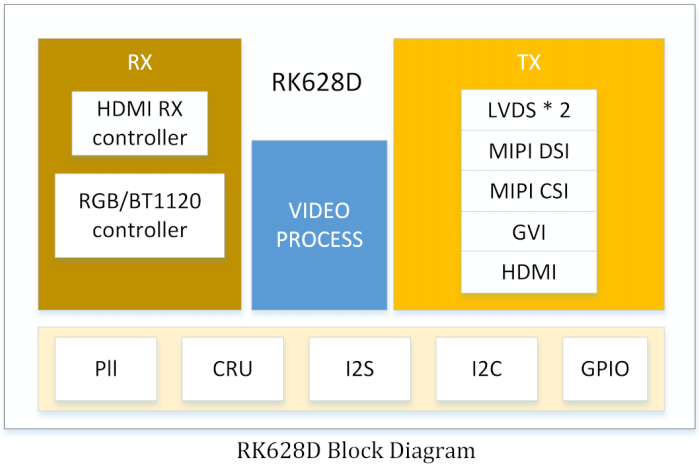

RK628是一款多功能视频桥接芯片，支持多种显示接口的转换。本文基于RK3568平台，分享使用RK628桥接芯片实现RGB信号转换为HDMI输出的适配过程。

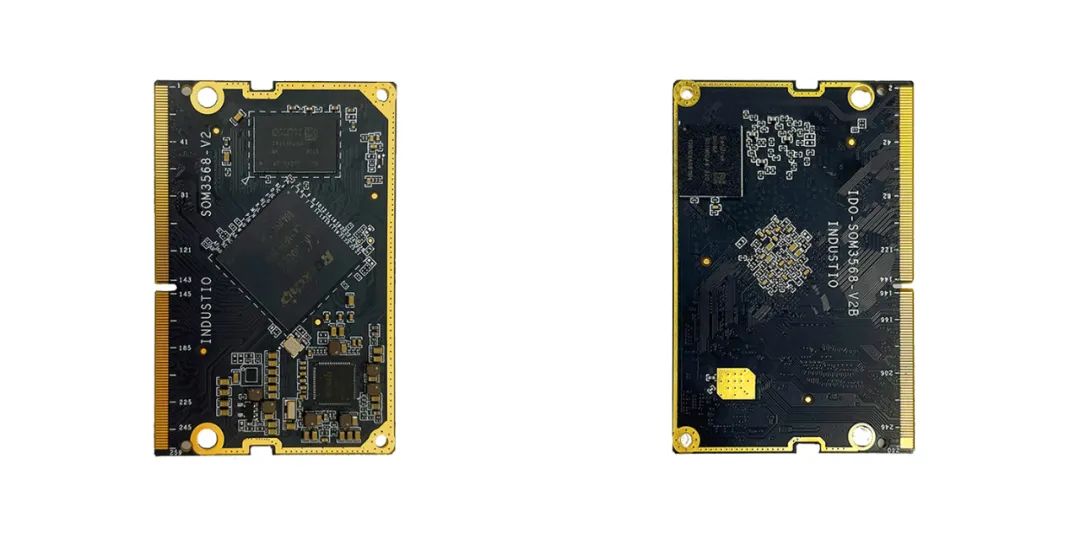

IDO-SOM3568-V2采用 Rockchip 新一代 64 位处理器 RK3568（四核A55, 主频高达 2.0GHz, 22nm 工艺），集成双核心架构 GPU 以及高效能 NPU；最大支持 8GB 内存；内置独立的 NPU，32Bit位宽LPDDR4/LPDDR4x，频率最高可达1600MHz，支持全链路ECC ，支持Android 11，Ubuntu , Debian，OpenHamoney，麒麟OS等多种系统。

产品规格书：IDO-SOM3568-V2（金手指） 产品手册

硬件连接

RK628与RK3568的硬件连接，主要有以下几点：

24MHz时钟：给RK628提供时钟信号；

I2C：用于RK3568与RK628之间的控制通信；

I2S：用于音频信号传输；

RGB：给RK628显示信号源；

其它GPIO：控制供电和复位。

添加驱动

本文调试使用的是RK的rk628-for-all v21驱动。将驱动补丁文件添加至 kernel/drivers/misc/rk628/ 目录。

在原有的驱动文件中添加

kernel/drivers/misc/Kconfig

source"drivers/misc/rk628/Kconfig"

kernel/drivers/misc/Makefile

obj-y += rk628/

添加设备树配置

dts配置分显示和音频两部分，显示部分在i2c中添加rk628节点，并将其与rgb绑定；音频部分使用i2s通信，新增一路simple-audio-card。

/ {
rk628_hdmi_sound: rk628-hdmi-sound {
compatible = "simple-audio-card";
simple-audio-card,format = "i2s";
simple-audio-card,name = "rk628-hdmi-sound";
status = "okay";
simple-audio-card,cpu {
sound-dai = <&i2s1_8ch>;
};
simple-audio-card,codec {
sound-dai = <&rk628>;
};
};
};

&i2s1_8ch {
status = "okay";
rockchip,clk-trcm = <1>;
pinctrl-names = "default";
pinctrl-0= <&i2s1m1_sclktx
&i2s1m1_lrcktx
&i2s1m1_sdo0>;
};

&i2c1 {
status = "okay";
clock-frequency = <400000>;

rk628: rk628@50{
compatible = "rockchip,rk628";
reg = <0x50>;
pinctrl-names = "default";
interrupt-parent = <&gpio1>;
interrupts = ;
enable-gpios = <&gpio3 RK_PD5 GPIO_ACTIVE_HIGH>;
reset-gpios = <&gpio3 RK_PC4 GPIO_ACTIVE_LOW>;

pinctrl-0= <&refclk_pins>;
assigned-clocks = <&pmucru CLK_WIFI>;
assigned-clock-rates = <24000000>;
clocks = <&pmucru CLK_WIFI>;
clock-names = "soc_24M";

#sound-dai-cells = <0>;

rk628,rgb-in;
rk628,hdmi-out;

mode-sync-pol=<0>;

status = "okay";

port {
rgb_in_hdmi: endpoint {
remote-endpoint = <&rgb_out_hdmi>;
};
};

};
};

&rgb {
status = "okay";

ports {
port@1{
reg = <1>;

rgb_out_hdmi: endpoint {
remote-endpoint = <&rgb_in_hdmi>;
};
};
};
};

&rgb_in_vp2 {
status = "okay";
};

&route_rgb {
status = "okay";
connect = <&vp2_out_rgb>;
};

&pinctrl {

refclk {
/omit-if-no-ref/
refclk_pins: refclk-pins {
rockchip,pins =
/* refclk_ou */
<0RK_PA0 1&pcfg_pull_none>;
};
};
}

运行测试

修改驱动编译，更新内核后；插入HDMI显示器，正常的情况下可以成功显示

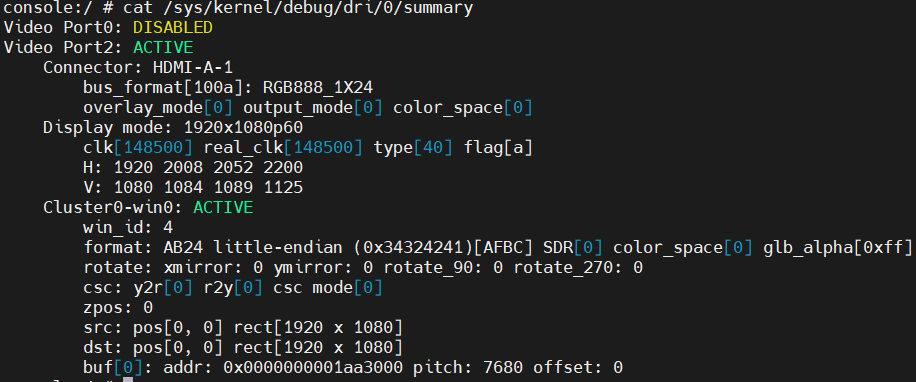

查看显示参数

cat /sys/kernel/debug/dri/0/summary

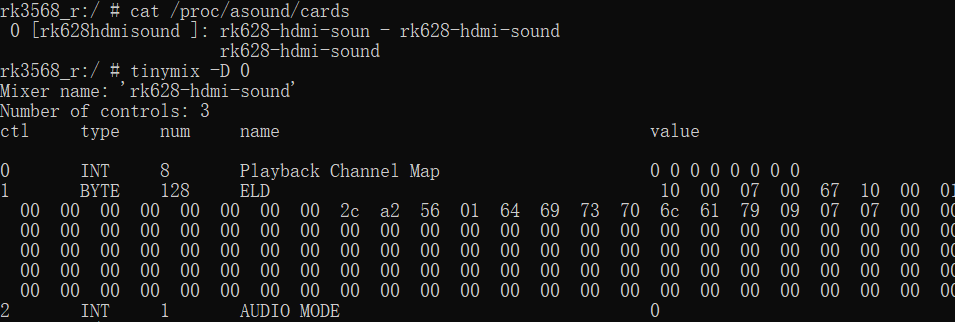

声卡注册情况如下，可通过播放音乐来测试HDMI是否有声音输出

问题排查

确认供电和复位时序是否正常

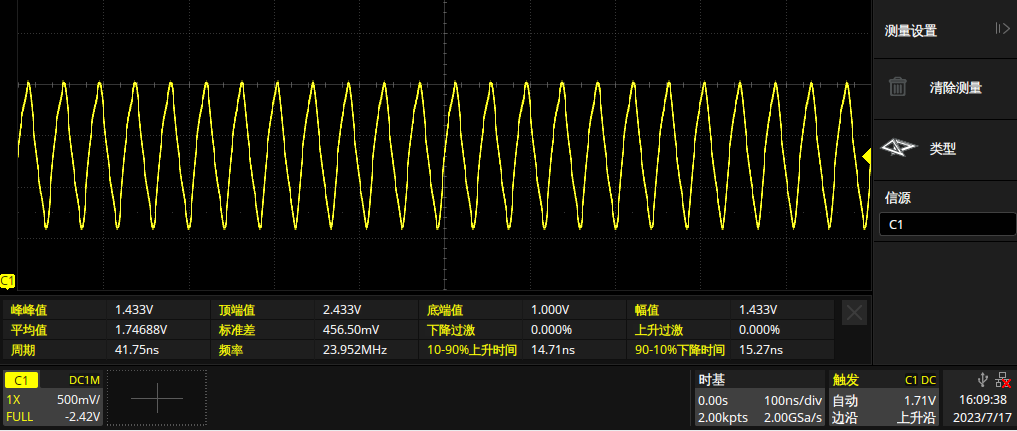

测量软件24MHz时钟信号是否正常输出
