INGCHIPS BLE芯片如何获得最大吞吐量？

一、结论

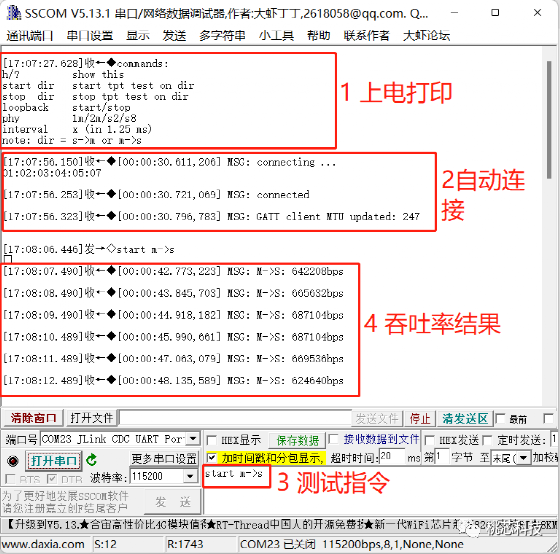

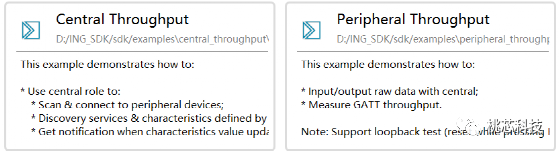

使用INGCHIPS SDK中测试吞吐率的例程peripheral_throughput和central_throughput，使用两个开发板进行测试。

1M phy吞吐率≥93KBps；

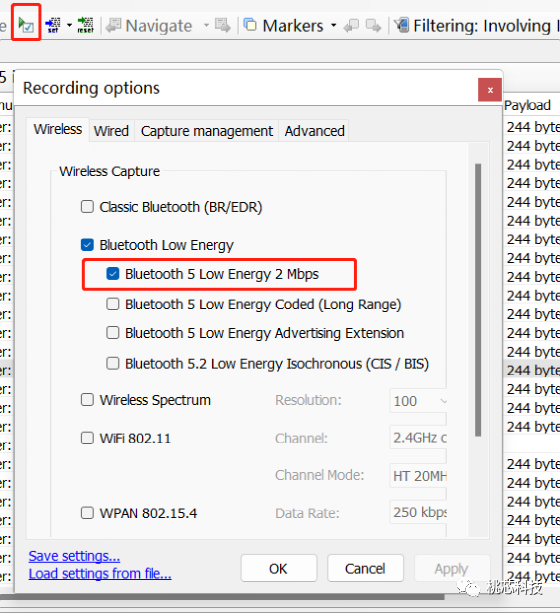

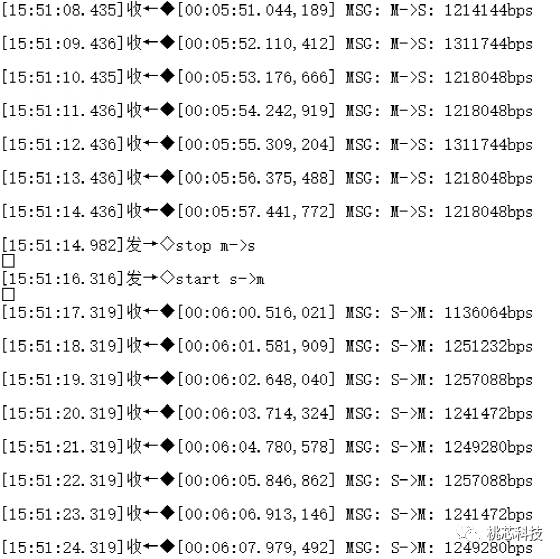

2M phy吞吐率≥152KBps。

二、1MPHY

01 实测

为了最小化包头、包尾、校验等无法避免的数据开销，每一包数据MTU设置为247。除去3bytes的ATT Header，则实际的ATT payload为244。在central端连接参数使用默认值的情况下：

static initiating_phy_config_t phy_configs[] =
{
    {
        .phy = PHY_1M,
        .conn_param =
        {
            .scan_int = 200,
            .scan_win = 180,
            .interval_min = 50,
            .interval_max = 50,
            .latency = 0,
            .supervision_timeout = 600,
            .min_ce_len = 90,
            .max_ce_len = 90
        }
    }
};

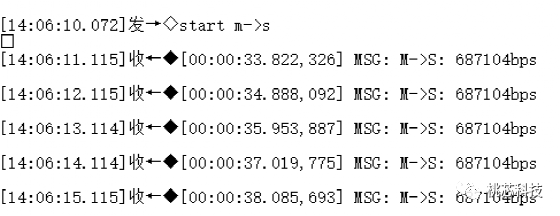

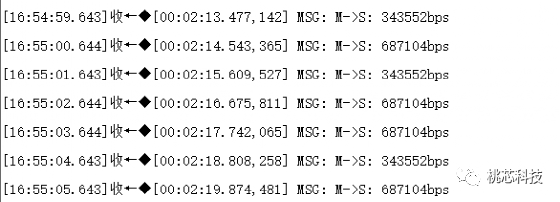

对于1M phy来说，由主设备统计的吞吐率为：687104bps。

使用蓝盒（ellisys）抓包：

一包间隔为62.5ms(即50*1.25ms)，观察其中的数据包发现，一个间隔有23包数据发出去。

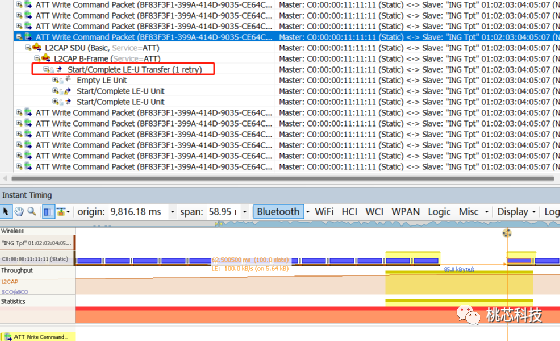

实际发出的有效数据=23x244bytes=23x244x8bits=44896bits。吞吐率=44896/0.0625=718336bps. 比串口统计的略大，仔细观察Ellisys窗口，发现每个连接间隔发满时，都有一次retry。

在连接间隔的末尾，从设备没有回复主设备连接包，主设备进行了一次重传。

也就是一个连接间隔实际只发了22包。

吞吐率=22x244x8/0.0625=687104，与串口的统计对应上了。

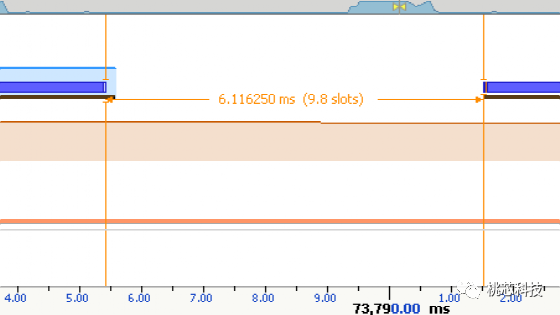

想要提升吞吐率，从上面的分析可以看到，有两个可以调整的地方，一个是每次重传的那一包，一个是连接间隔中空闲的6.116ms。

6.116ms足够传2包数据（具体传送一包的时长，参照下面的理论分析部分）。

调整连接间隔

.interval_min = 51,
.interval_max = 51,

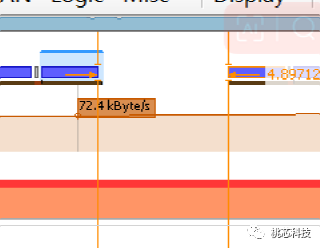

可以看到，每个连接间隔变成了63.75ms，比刚才多传了一包，24包（由于依然有一个retry包，有效包23包），连接间隔中浪费的时间4.89ms，比刚才的6.116ms少，本次吞吐率理论上比上次高。

23x244x8/0.06375=704205

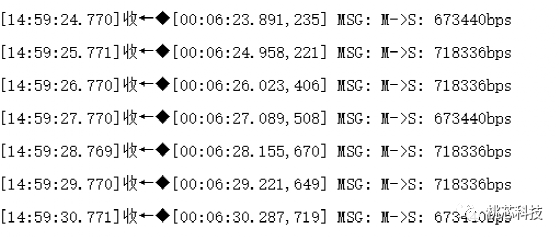

串口显示基本上两次718336，一次673440， (718336x2+673440)/3=703370，基本一致。参数设置为

.conn_param =
       {
            .scan_int = 200,
            .scan_win = 180,
            .interval_min = 100,
            .interval_max = 100,
            .latency = 0,
            .supervision_timeout = 600,
            .min_ce_len = 200,
            .max_ce_len = 200
        }

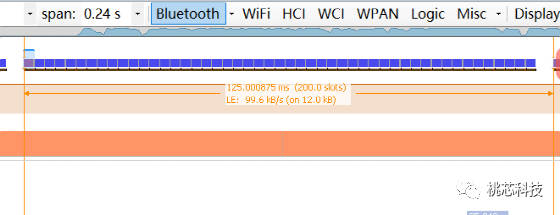

每个连接间隔125ms，传输有效包48包。

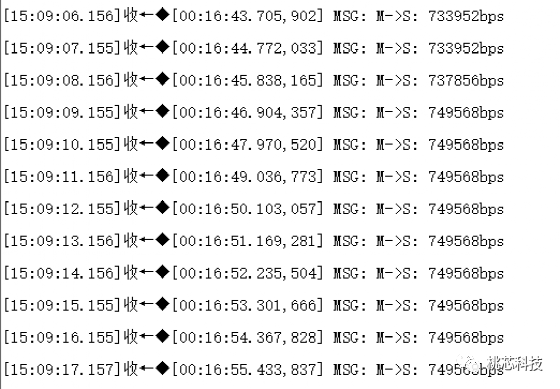

48x244x8/0.125=749568bps=93696Bps≈93KBps，

此时连接间隔的空闲时间为4.447ms，

基本上已经达到极限。

02 理论分析

BLE连接数据包分解如下：

当ATT payload设置为244，传输一包数据需额外传输的bytes数为：

1（preamble）+4（access address）+2（LL Header）+4（L2CAP Header）+3（ATT Header）+3（CRC）=17（因为不加密，所以没有MIC）。

一包总的数据长度为17+244=261bytes=261x8bits=2088bits。

对于1Mphy来说，传输1bit时间为1us，传输一包数据就需要2088us，即2.088ms。

数据传输还有另外两个无法避免的时间开销：1）传输完一个数据包后，需要另一个设备回一个空包来保持数据传输；2）数据包之间需要有一个空闲时间来让协议栈完成数据处理，这个时间即T_IFS，150us。

空包的长度为1（preamble）+4（Access Address）+2（PDU）+3（crc）=10Bytes=80bits。

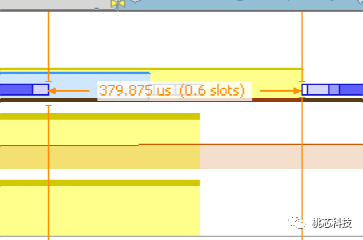

也就是说传输一个空包时间为80us，加上两个T_IFS，总共380us。

也就是说，传输244Bytes数据，实际花费的总时间=2088us+380us=2468us=2.468ms. 如果可以保持不间断地发送，吞吐率=244/0.002468=98865Bytes≈98KBps。

但是实际必然无法达到这个速度，就是由于上面说的，每一个连接间隔无法全部用于发送数据，即便让连接间隔是2.468ms的整数倍，协议栈也会留出一些空隙用于内部业务处理，对于Ingchips来说，这个间隙大约在4-6ms。因此实测的93KBps已接近理论吞吐量的极限。

根据上面的分析，合理猜测如果把连接间隔无限拉长，可以最小化每个连接间隔空隙4-6ms的影响。

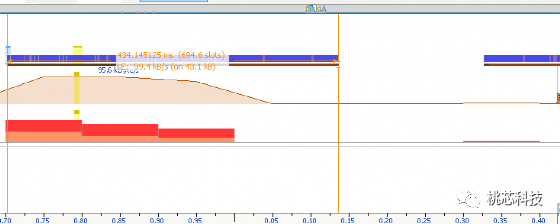

但实际上，协议栈总需要时间来处理自己的事务，如果把连接间隔设的过长，且全部用于发送数据，协议栈就会在一定时间停止发送，且此连接间隔剩下的时间也不再用于发送数据，因此数据速率还会下降。
