从硬件软件角度理解Gadget框架

2. 从硬件软件角度理解 Gadget 框架

USB 传输的核心是 endpoint，使用 endpoint 可以收发数据。在 endpoint 之上，就可以模拟 USB 串口、USB 触碰屏、USB 摄像头。基于这个角度，Gadget 框架可以分为两层：

• 底层 endpoint 操作
• 上层模拟各类 USB 设备

2.1 底层硬件操作_UDC 驱动

不同平台采用的 USB 控制器型号不同，确认型号方法是从 dtb 反编译，找到包含 otg 字符的节点，在 Linux code 中搜索 dts 节点的 compatible，可以找到对应的 usb 从机控制器驱动。

对于底层 endpoint 的代码，需要从 UDC 驱动开始分析：

• IMX6ULL 的代码：Linux-4.9.88driversusbchipideaci_hdrc_imx.c

ci_hdrc_imx_probe
      ci_hdrc_add_device
       pdev = platform_device_alloc("ci_hdrc", id);


  // Linux-4.9.88driversusbchipideacore.c
  static struct platform_driver ci_hdrc_driver = {
   .probe = ci_hdrc_probe,
   .remove = ci_hdrc_remove,
   .driver = {
    .name = "ci_hdrc",
    .pm = &ci_pm_ops,
   },
  };

  ci_hdrc_probe
       ret = ci_hdrc_gadget_init(ci);
         udc_start

• STM32MP157 的代码：Linux-5.4driversusbdwc2platform.c

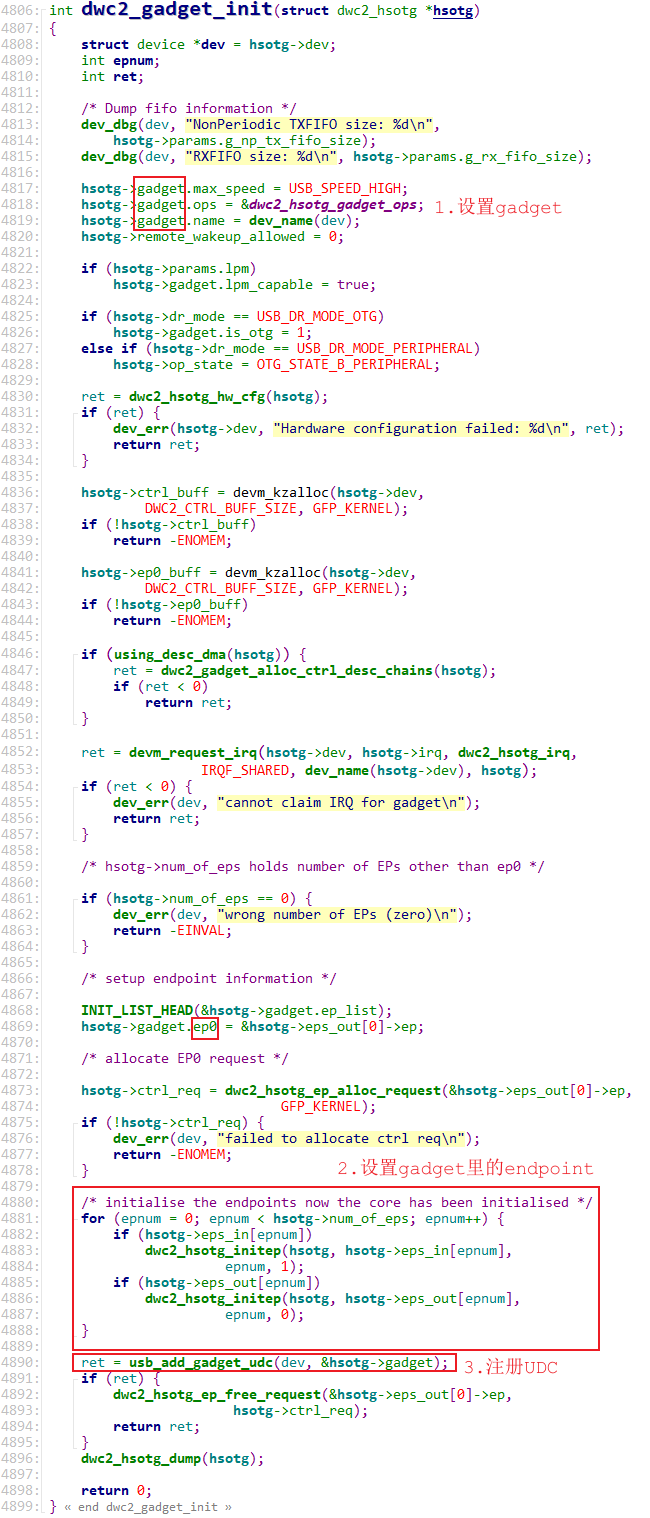

dwc2_driver_probe
      retval = dwc2_gadget_init(hsotg);

2.2 上层软件操作

模拟各类 USB 设备时，软件怎么分层？以访问设备、获取描述符为例：

• Host 要分配地址、把地址发送给设备：不管要模拟什么设备，Gadget 都必须接收地址，这部分由 usb_gadget (硬件相关的驱动程序)实现
• Host 要读取各类描述符，这些描述符是由上层的驱动程序提供的
• 怎么把上层的描述符通过底层的 usb_gadget 传回给 Host？还需要一个中间层。Host 获取描述符时，方法是固定、通用的，这些方法可以由内核统一提供，这就是：usb_gadget_driver。

所以，从获取描述符的角度看看，上层软件至少分为 2 层：

• usb_gadget_driver：实现一些通用的 USB 访问方法，比如 Host 访问描述符时，由 usb_gadget_driver 提供
• 在这上面提供各类描述符，实际上，描述符的提供还可以分为两层：
  • 设备描述符、配置描述符：由程序员决定，由 usb_composite_driver 提供
  • 接口描述符、endpoint 描述符：由内核事先实现的、常用的 function driver 提供

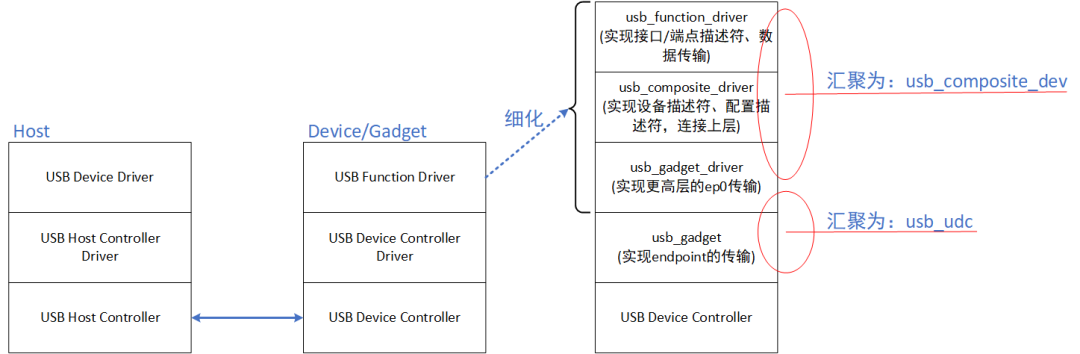

软件层次可以进一步细化，如下图：

这涉及 2 个结构体：

• usb_composite_dev：它里面汇集有各类描述符、有一个 usb_funciton 链表(实现数据传输)

struct usb_composite_dev {
   struct usb_gadget  *gadget;
   struct usb_request  *req;
   struct usb_request  *os_desc_req;

   struct usb_configuration *config;

   /* OS String is a custom (yet popular) extension to the USB standard. */
   u8    qw_sign[OS_STRING_QW_SIGN_LEN];
   u8    b_vendor_code;
   struct usb_configuration *os_desc_config;
   unsigned int   use_os_string:1;

   /* private: */
   /* internals */
   unsigned int   suspended:1;
   struct usb_device_descriptor desc;
   struct list_head  configs;
   struct list_head  gstrings;
   struct usb_composite_driver *driver;
   u8    next_string_id;
   char    *def_manufacturer;

   /* the gadget driver won't enable the data pullup
    * while the deactivation count is nonzero.
    */
   unsigned   deactivations;

   /* the composite driver won't complete the control transfer's
    * data/status stages till delayed_status is zero.
    */
   int    delayed_status;

   /* protects deactivations and delayed_status counts*/
   spinlock_t   lock;

   /* public: */
   unsigned int   setup_pending:1;
   unsigned int   os_desc_pending:1;
  };

• usb_udc：UDC 的本意是"usb device controller"，usb_udc 结构体里面有 usb_gadget (表示 UDC 本身)、usb_gadget_driver()

struct usb_udc {
   struct usb_gadget_driver *driver;
   struct usb_gadget  *gadget;
   struct device   dev;
   struct list_head  list;
   bool    vbus;
  };
