时序分析基本概念介绍<ILM>

今天我们要介绍的时序分析基本概念是 ILM ， 全称Interface Logic Model。是一种block的结构模型。主要用在top level的timing/SI收敛。

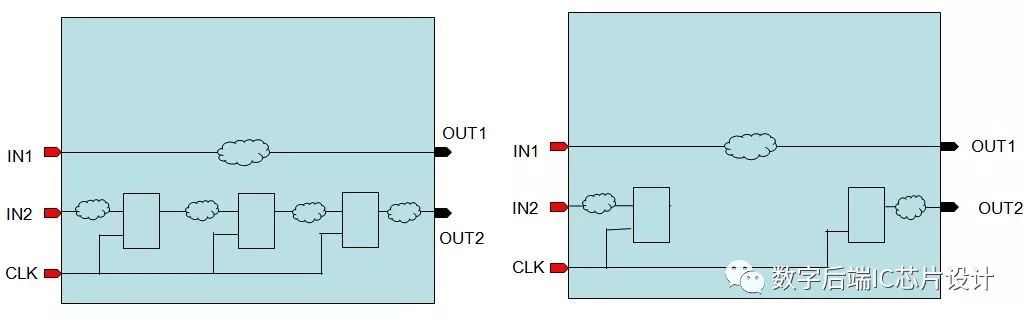

ILM是一种比ETM model的timing lib更精确的模型。它将block内的reg2reg path都删除，仅仅保留reg2out，in2reg,in2out的interface path。因为只有这些path才需要在top level上进行opt或者balance。

因此ILM会写出block partial的spef，block partial的verilog等文件。这样就可以在top level上就可以看到完整的path，并包含了ILM中的内容，这样比使用ETM model计算timing要精准很多。

但是也有缺点，就是速度比较慢，不适合规模大的设计使用。

使用方法

Block level create ILM

createInterfaceLogic -dir des_4.ilm

createInterfaceLogic Summary

Model Reduced Instances Reduced Registers

ilm_data 4966/21744 (22%) 1607/1986 (80%)

si_data 4106/21744 (18%) 938/1986 (47%)

Top level specify ILM

setIlmMode –keepFlatten true

specifyIlm -cell des_4 -dir des_4/des_4.ilm

update_constraint_mode -name unify

-sdc_files empty.sdc \\

-ilm_sdc_files [list XX.sdc]
