LTspice-自动生成原理图符号

自动生成符号的步骤

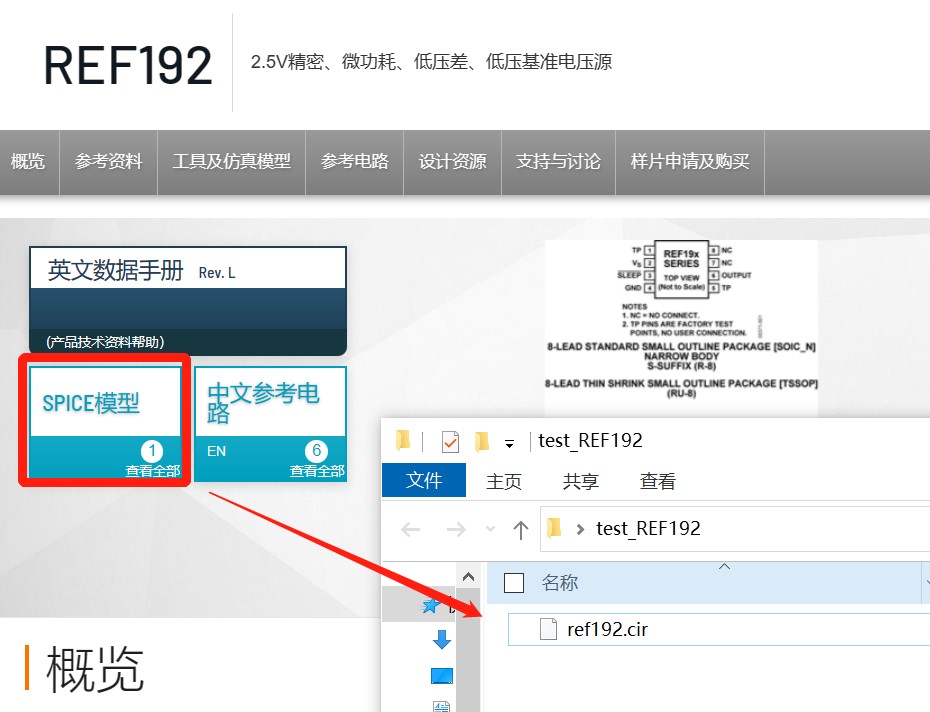

我们以 “REF192” 为例，介绍如何用未在库中注册的电压基准 IC 的 SPICE 模型自动生成符号。“REF192” 是一个具有 2.5V 输出的精密基准电压源 IC，首先在 ADI 官网下载它的 SPICE 模型，然后在电脑桌面上创建一个名为 “test_REF192” 的文件夹，并将文件存储在其中，如下图 (图1) 所示。

图1 下载 SPICE 模型

在 LTspice 中打开已下载的 “ref192.cir”。在如下图 (图2) 所示的网表中，将光标放在以 “.SUBCKT” 开头的行上，右键单击并执行上下文菜单中的 “Create Symbol”。当确认弹出窗口出现时，按 “是”，就会自动生成符号 (REF192.asy)。

图2 如何自动创建符号

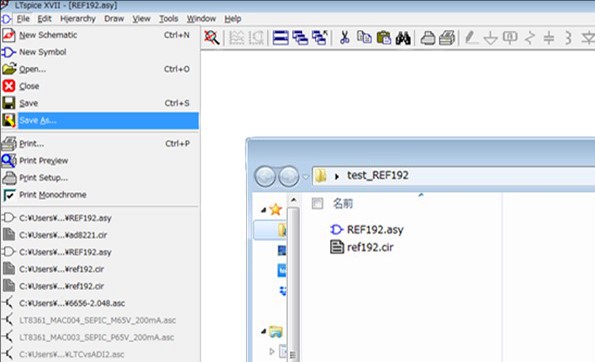

生成的符号与内部宏模型有关，它会被自动存储在 “Documents\LTspiceXVII\lib\sym\AutoGeneration” 文件夹中。我们用菜单中的 “Save As” 命令将其另存为在先前建好的 “test_ref192” 文件夹中，如下图 (图3) 所示：

图3 将 REF192.asy 保存到工作文件夹

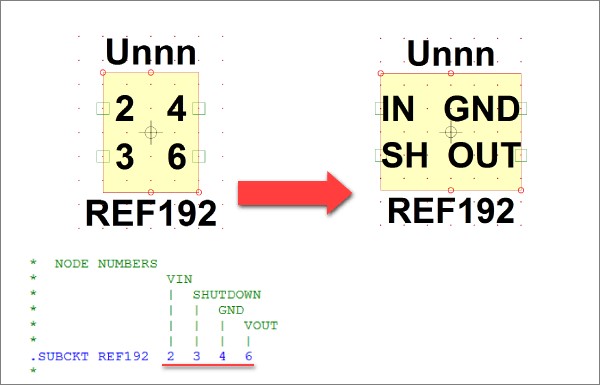

另外，自动生成的符号是按照 SPICE 模型中记述的顺序分配引脚的，视觉上不易分辨，因此可以根据需要在 “Symbol Editor” 中进行重命名。如下图 (图4) 所示，我们对引脚名称中的字符数和字体大小进行了更改，外部形状也略有放大。

图4 编辑引脚名称

创建仿真电路

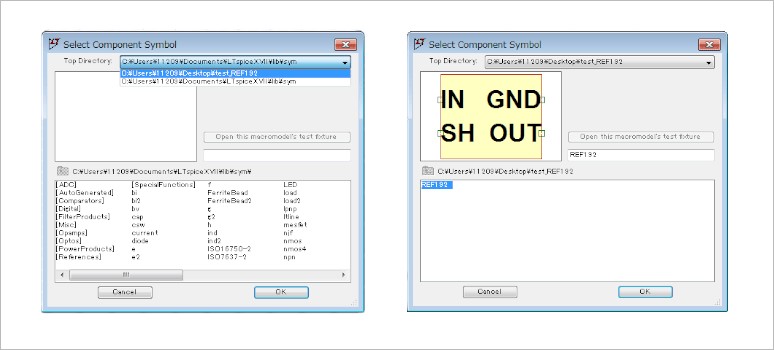

使用上文生成的原理图符号创建仿真电路。在 New Schematics 中绘制原理图，首先将其命名为 “example_ref192.asc”，并另存为在工作文件夹 "test_REF192 " 中。接下来，读取已创建的 REF192 符号。 如下图(图5) 所示，在 “SelectComponentSymbol” 窗口中选择 “TopDirectory”，然后再选择 “REF192”。

图5 读取创建的符号

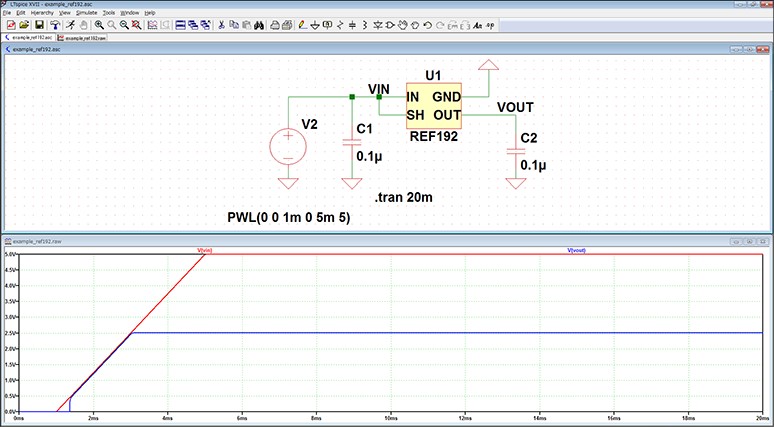

最后完成电路图并运行仿真，如下图 (图6) 所示，REF192 基准电压源 IC 从 5V 输入电压源生成了 2.5V 电压。

图6 REF192 仿真结果

总结

本文介绍了自动生成原理图符号功能，在导入新的 SPICE 模型时，这一功能可以极大地方便工程师的仿真模拟工作。
