利用ADS来观测有损耗传输线的眼图特性

随着射频信号频率的不断增加，信号传输的稳定性成为工程师面临的最大挑战，利用眼图来观测信号的质量是目前测试稳定性最重要的方式之一。影响信号传输质量的因素有很多，其中传输线的损耗影响最大，本节设计一个有损耗传输线，利用ADS来观测其眼图特性，即在传输后可得到的信号传输质量。

实验步骤

（1）运行ADS，建立“eye_diagram”的原理图

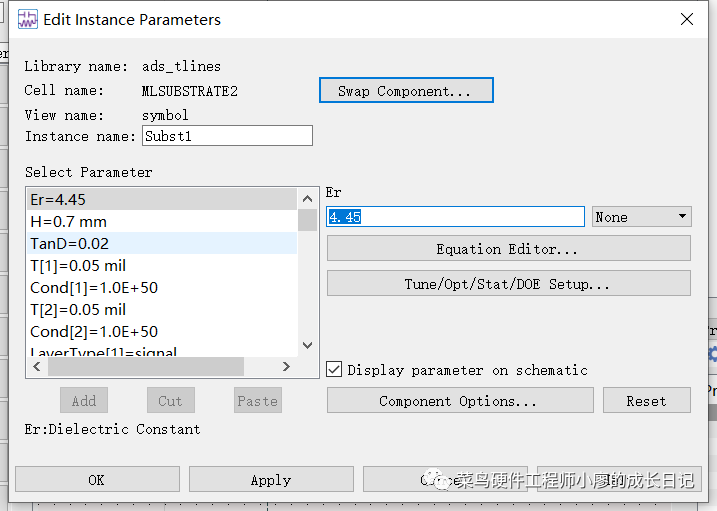

（2）在原理图窗口中选择“TLines-Multilayer”元件面板，选择一个MLSUBSTRATE2元件插入原理图中，并进行设置。

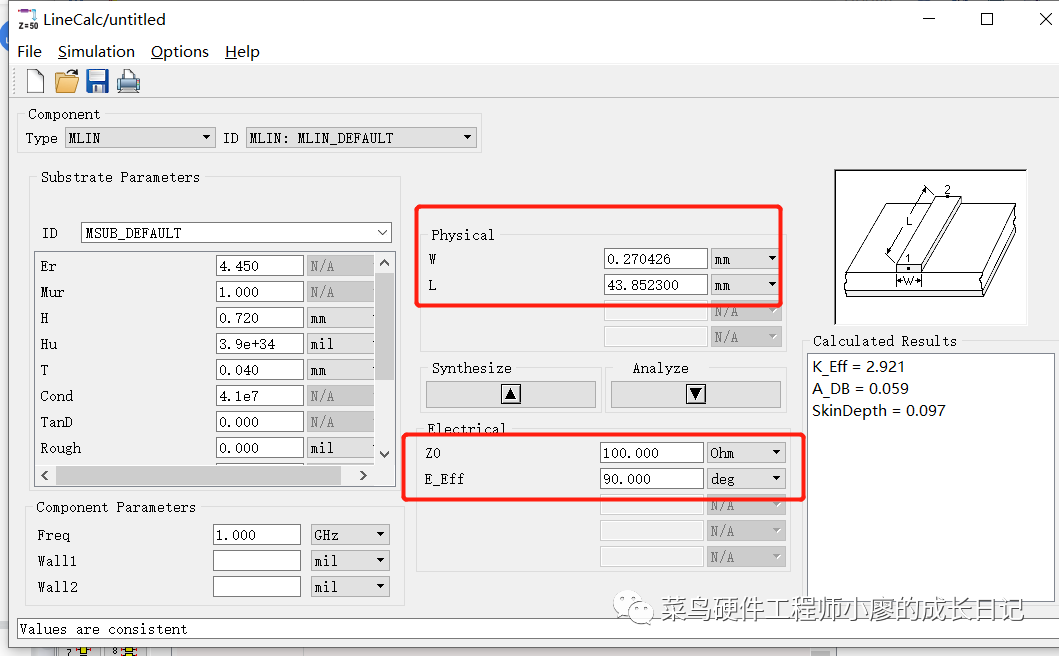

（3）、利用“LineCalc”计算，在1GHz时微带线宽度和长度

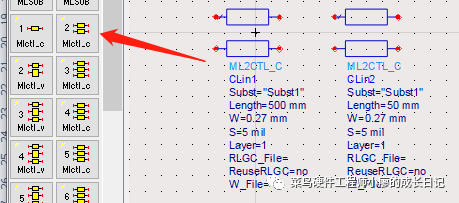

（4）、从“TLines-Multilayer”元件面板中选择两个ML2CTL_C元件插入原理图中，如下设置

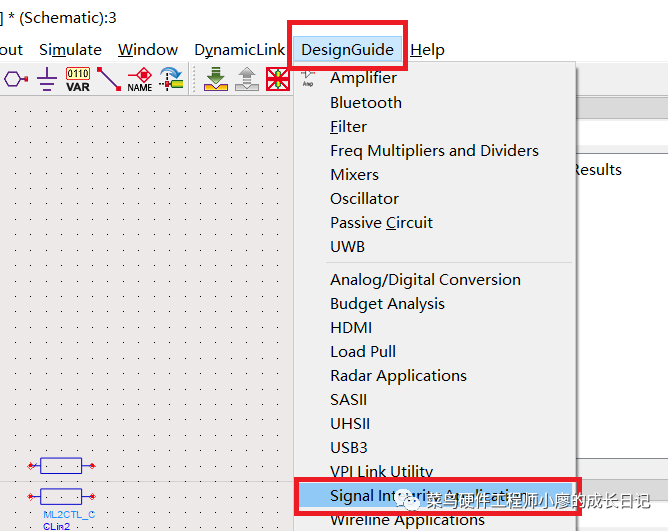

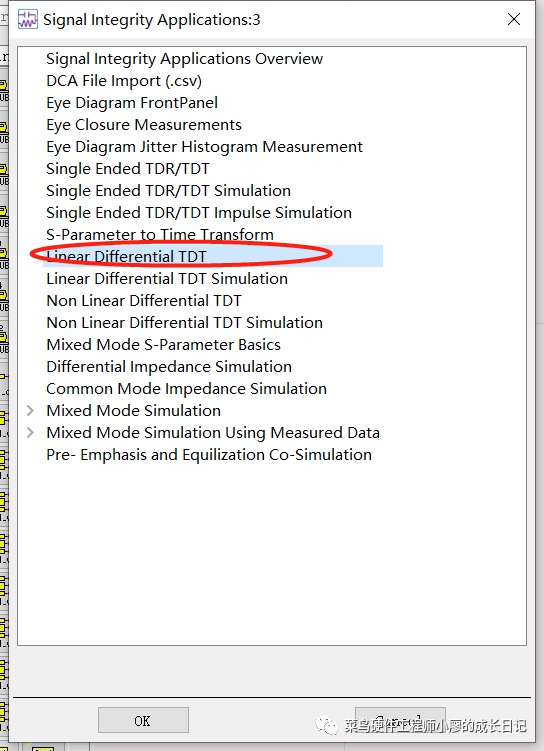

（5）、利用向导，生成“Linear Differential TDT”模块。

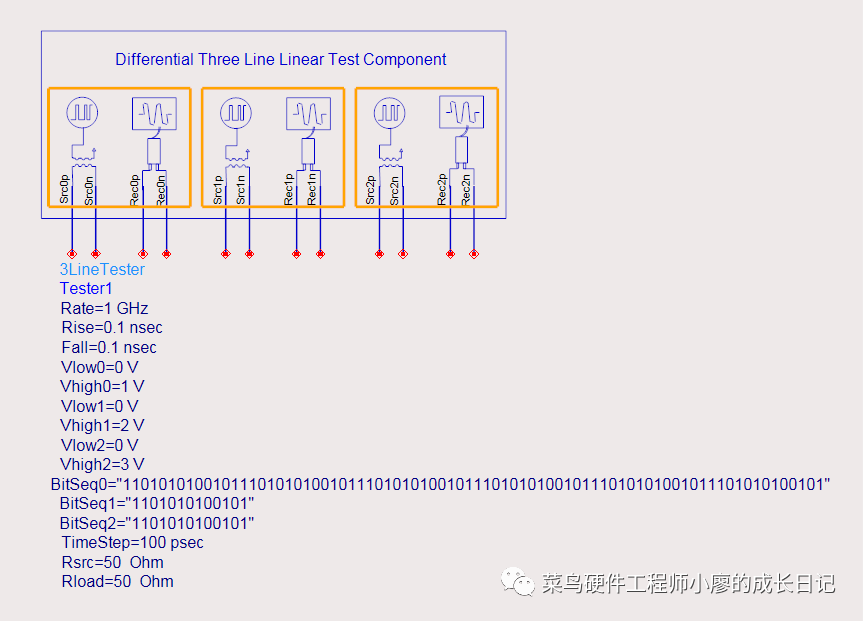

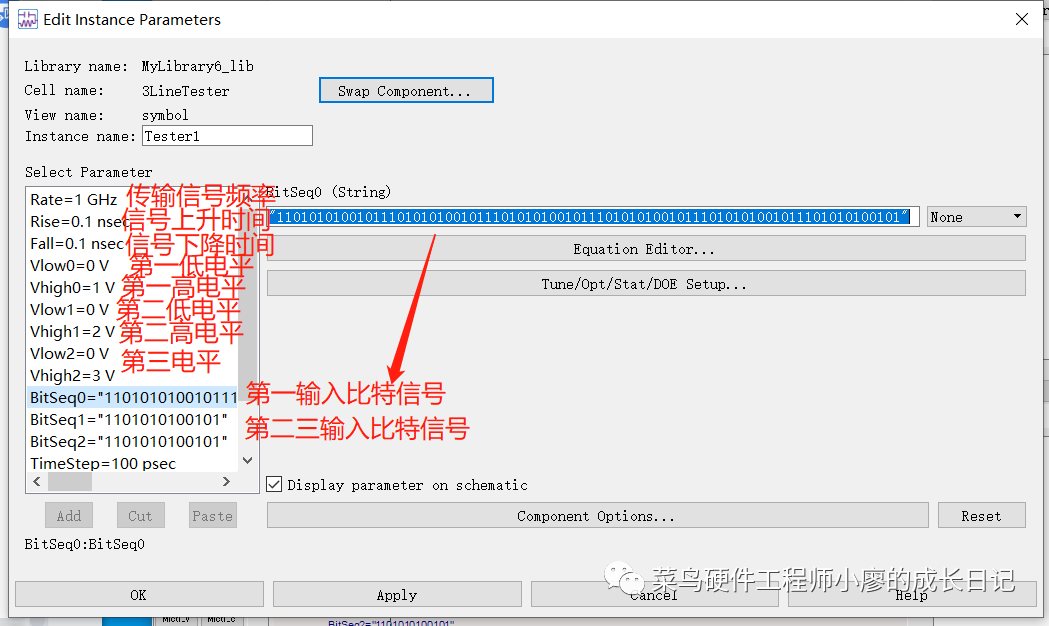

进行设置：

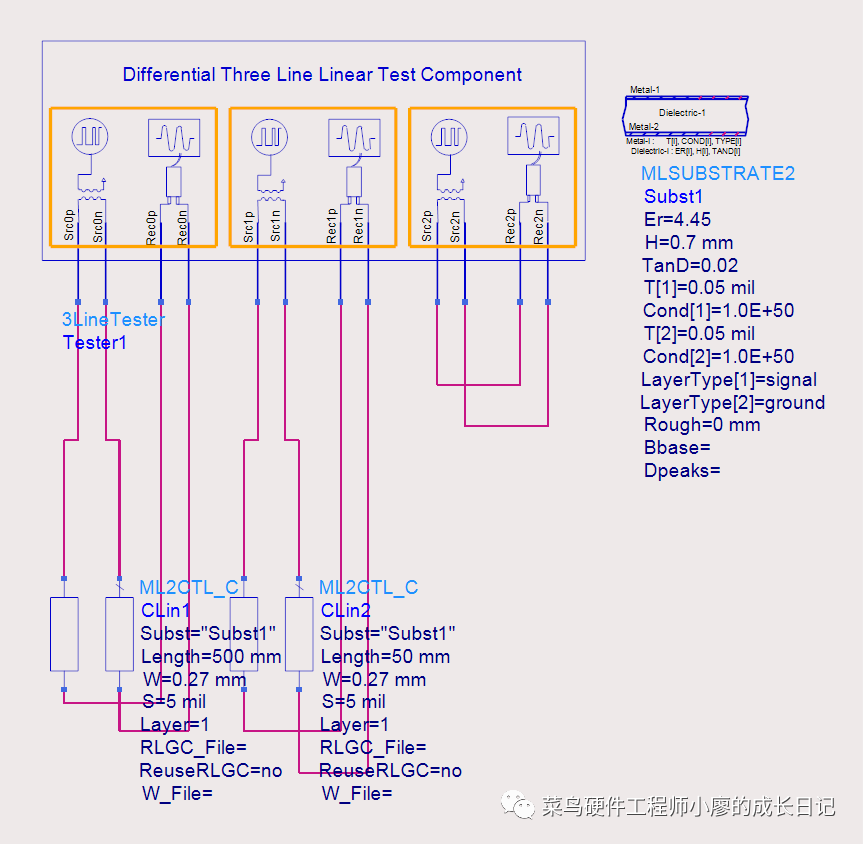

（6）、完成原理图设计

（7）单击工具栏中的“Simulation”，仿真结束后

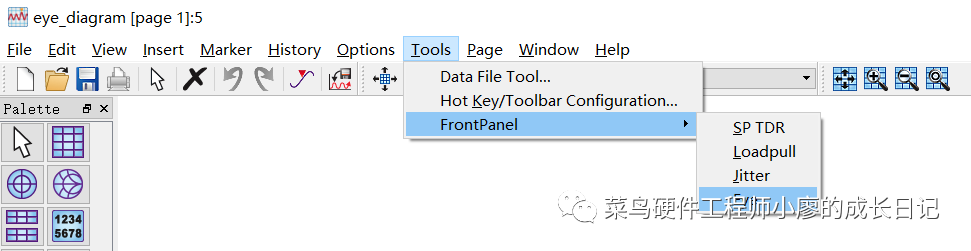

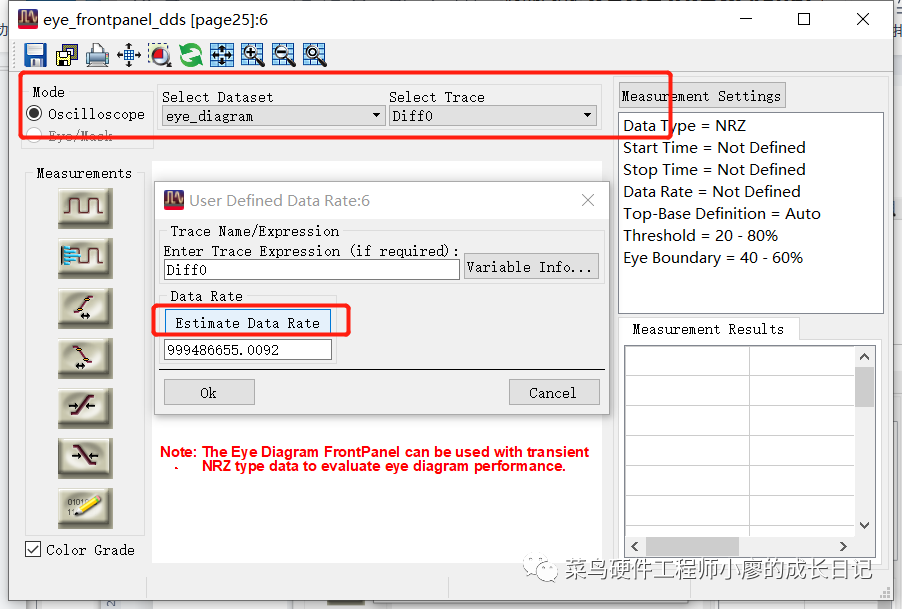

（8）进行如下设置：

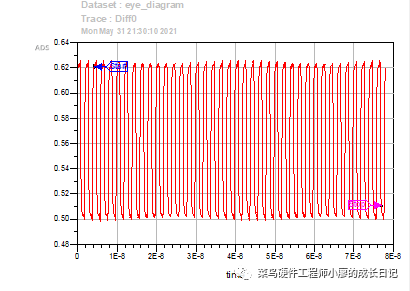

输出波形如下：

（9）、在“Mode”里面选择“Eye/Mark”，显示输出眼图。

(10)、以同样的方法对“Diff1”和“Diff2”进行观察。

观察输出信号的眼图，信号边缘抖动越小，可以判断该信号传输质量越好。

射频电路板仿真小节

一个好的射频系统在很大程度上决定于射频电路板的设计，合理的设计能有效克服板级非理想因素对系统造成的影响，在设计早期应该运用工具预测出这些非理想效应的影响，并采用合适的电路和系统技术对其进行修正或优化。本节主要是仿真射频印制电路板中出现的非理想效应以及利用ADS进行仿真的实验方法，包括微带线特性阻抗、电路板介电常数、衰减系数、不连续传输线效应及TDR实验方法、终端匹配技术、板级信号串扰和眼图观察等内容。
