在层次化设计中必须要使用的ETM时序模型文件

今天我们要介绍的时序分析概念是ETM。全称 extracted timing model 。这是在层次化设计中必须要使用的一个时序模型文件。由block owner产生，在顶层设计使用。

当block owner做完PR以后，需要将block边界上的timing信息抽取出来，存放成一个timing lib文件。这个lib文件就是ETM文件。可以将做完PR的block理解为一个Macro，ETM就是该Macro的lib文件。顶层读入每个block的ETM文件后，就能看到block边界上的timing信息。

根据设计阶段的不同，我们可以在preCTS, postCTS以及postRoute之后分别抽取ETM供顶层人员使用，当然越往后阶段的ETM越精确.

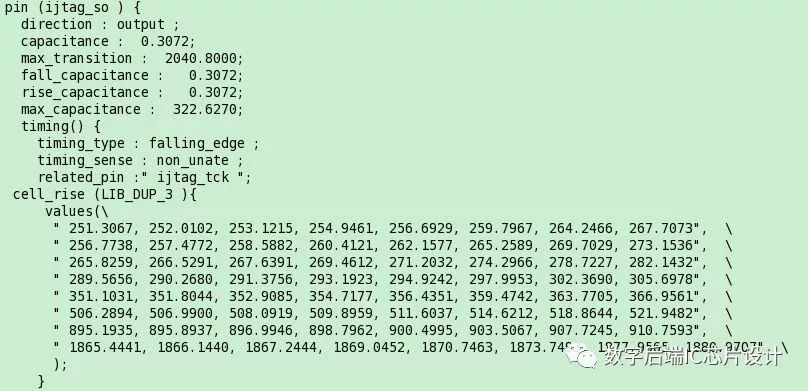

来看看ETM文件里有什么内容：

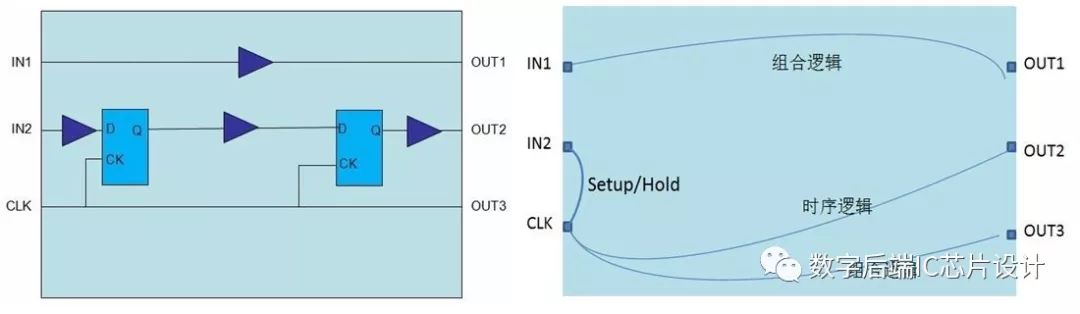

boundary timing arc ：包括in2reg，reg2out，in2out三种timing path的信息，reg2reg的path会被忽略

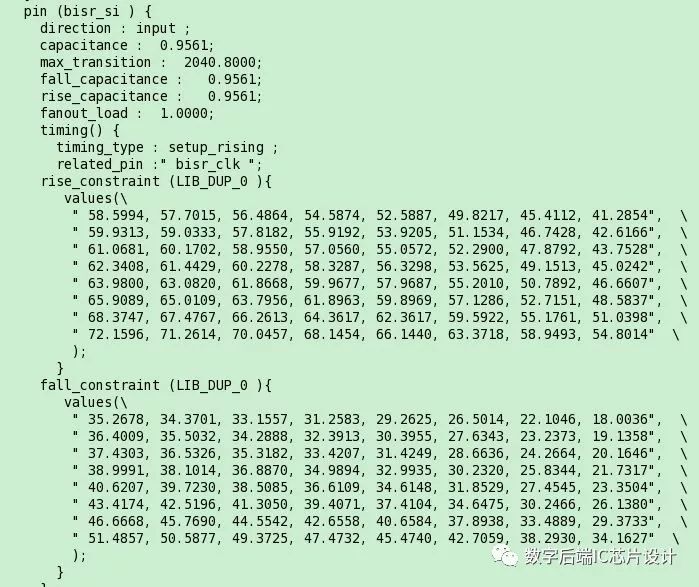

1) In2reg:

存入ETM中的是setup和hold的arc

Setup arc = data path delay (input to FF) + FF setup value – clock path delay

Hold arc value = data path delay (input to FF) - FF hold value – clock path delay

2) Reg2Out

存入ETM中的是时序逻辑的延迟

时序逻辑延迟 = delay (CLK到CK pin) + delay (CK pin到output port).

3) In2Out

存入ETM中的是组合逻辑的延迟

组合逻辑延迟 = Path delay

当然，ETM model里还会保存很多内容，比如

Design rule （max fanout, max_transition, max_cap）

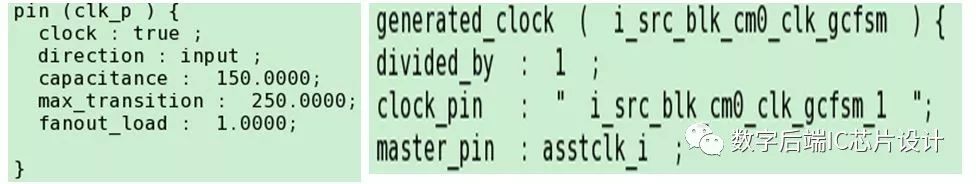

Clocks （包括create_clock和generate clock）

Path Exceptions, case constant等，大家有兴趣可以去研究下。

使用方法

**PT: **extract_model

extract_model -library_cell -output model2 -format {db}

EDI: do_extract_model

do_extract_model -cell_name test_model -library_name test_lib test.lib
