介绍基本的sdc时序特例

今天我们要介绍的基本sdc是 时序特例 ，也就是我们常说的Path exception。针对一些路径需要的一些特殊设定，常用的有set_false_path, set_multicycle_path， set_max_delay，set_min_delay等

set_false_path : false path是指在正常工作环境下，并不真实存在或者经过的路径，比如说一些静态输入信号产生的path。像这样的path，我们可以指定set_false_path。这样工具在计算timing时就不会去分析它。值得注意的是，设定false path时一定要非常小心，一定要和designer仔细确认下，不要把正常的path给误伤掉。

例: set_false_path-from ff1/CK -through {u1/Y} -to ff2/D

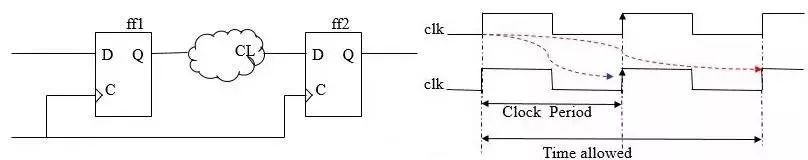

set_multicycle_path : 指的是两个寄存器之间数据要经过多个时钟才能稳定的路径，一般出现于组合逻辑较大的那些路径，也有可能是一些慢时钟去踩快时钟的路径。对于这些路径，我们可以设置multicycle path。同样的，设置multicycle path时，也需要非常谨慎，需要和前端沟通好，该条path要设几个cycle， -start还是-end也要理解清楚，而且默认的hold的multicycle比setup少一个。

例：

set_multicycle_path 2 -setup -from ff1/CP -to ff2/D

set_multicycle_path 1 -hold -from ff1/CP -to ff2/D

set_max_delay: 指定某段path的最大延迟，超过就是violation。用于某些特定的path，限定该path只能走这么长delay.

例：set_max_delay 8.0 -from {ff1/CP} -to {ff2/D}

set_min_delay: 指定某段path的最小延迟，小于该值就是violation。用于某些特定的path，限定该path至少应该走这么长delay.

例：set_min_delay 4.0 -from {ff1/CP} -to {ff2/D}
