高速ADC欠采样性能实测方法

测试方法：高品质信号源输出单频信号经过带通滤波器后给到ADC，ADC为一颗14bit的多通道ADC，采集16k点的ADC数据做FFT分析各频谱分量。

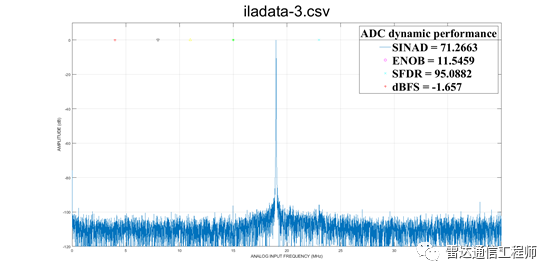

Fs=80MHz采样61MHz单频

带通滤波器为两级级联，SINAD=71.26dB，有效位ENOB=11.55bit

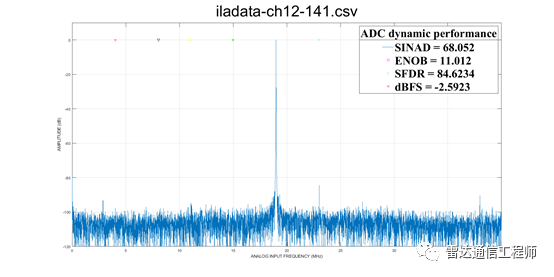

Fs=80MHz采样141MHz单频

带通滤波器为单级，SINAD=68.05dB，有效位ENOB=11.0bit，与官方手册指标相差0.5bit有效位

信号频率升高到141MHz时，信纳比（SINAD，）降低了3dB，并且出现了明显的杂散频点，最大杂散的频率为23MHz，通过分析可以发现该杂散为141MHz的三次谐波混叠而来，可通过改变测试频点来验证，频率提高1MHz到142MHz后该杂散转移到了26MHz，增加了3MHz，因此增加一级滤波器后应该会有所改善。142MHz时如下图所示：

信噪比SNR、信纳比SINAD的区别

信纳比(SINAD或S/(N + D))指的是信号幅度均方根与所有其它频谱成分(包括谐波但不含直流)的和方根(rss)的平均值之比。SINAD很好地反映了ADC的整体动态性能，因为它包括所有构成噪声和失真的成分。

信噪比(SNR，有时也称为无谐波的SNR)与SINAD一样，也是根据FFT数据计算，不同的是计算剔除了信号谐波，仅留下噪声项。实际应用中，只需剔除主要的前5次谐波。SNR性能在高输入频率下会下降，但由于不包括谐波项，其下降速度一般不像SINAD那样快。
