雷达信号处理-线性调频波形产生

方法一：原始方法

T = 10e-6;               %脉宽
B = 4e6;                %信号带宽
K = B/T;                 %调频斜率
Fs = 80e6;                %采样频率
Ts = 1/Fs;               %采样间隔
N = T/Ts;
t = linspace(-T/2,T/2,N);
lfm = exp(j*pi*K*t.^2);  %生成线性调频信号
%以上可以分解为exp(j*pi*(K*t)*t),即K*t=f，f随着时间线性变化；

方法二：进阶方法，利用matlab封装好的对象

clc;
clear;
fs = 80e6;
waveform = phased.LinearFMWaveform('SampleRate',fs,...
    'SweepBandwidth',4e6,...
    'PulseWidth',1e-5,'PRF',4e3);
% 'SweepBandwidth'为扫频带宽
% 'PulseWidth'为脉冲宽度
% 'PRF'为脉冲重复周期
waveform.CoefficientsOutputPort=true;
% plot(waveform,'PlotType','real');
% plot(waveform,'PlotType','imag');
plot(waveform,'PlotType','complex');

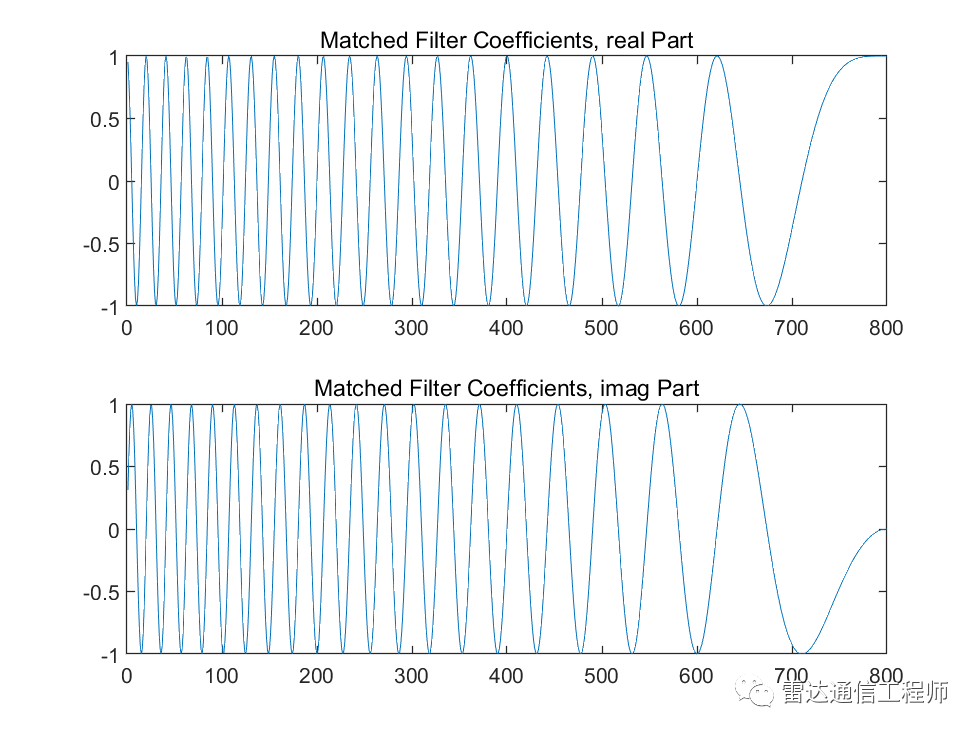

下图为上图线性调频信号对应额的匹配滤波系数，该系数与原始波形的关系为共轭（虚部反相）镜像（时间上翻转）。匹配系数在相关接收时需要用到，如线性调频脉冲雷达的脉冲压缩（即匹配滤波）系数；

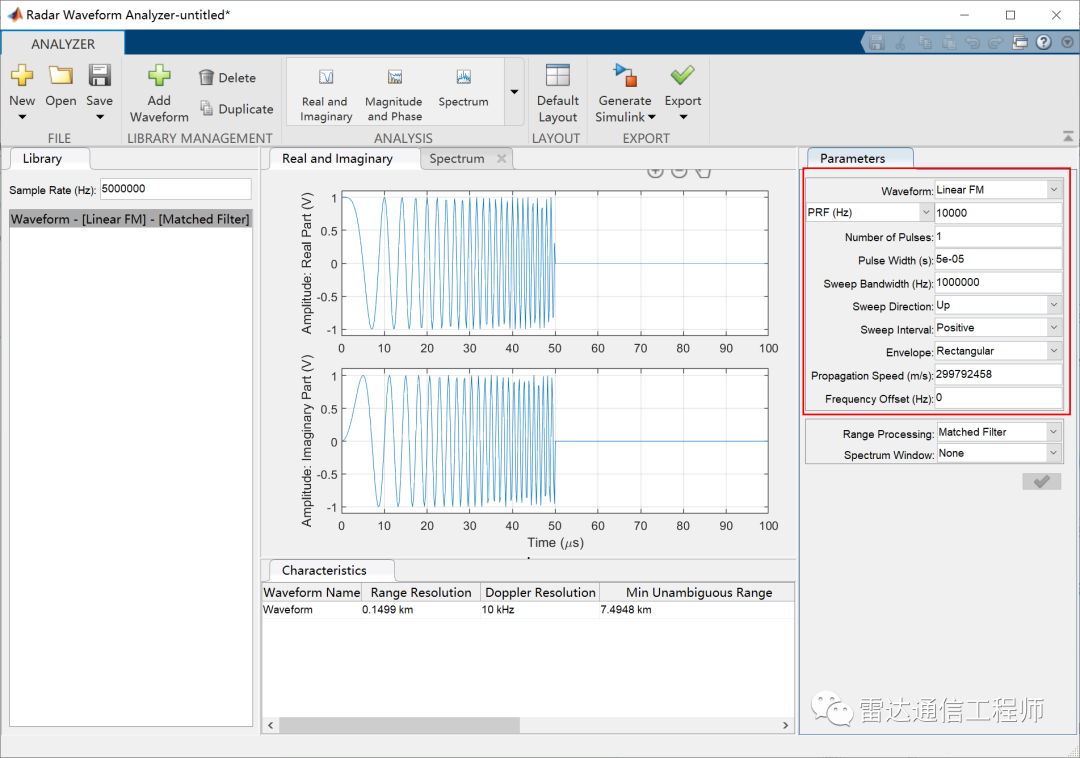

方法三：高阶方法，利用matlab工具箱（雷达波形分析工具箱）

工具箱产生波形后可导出到matlab工作区间做仿真使用。
