PCIe链路层里的ACK/NAK介绍

编 者 按

读cocotbext-pcie源码，有部分牵涉到数据链路层。虽然自工作以来接触到PCIe还是蛮多的，但一般往往专注在TLP层，对于数据链路层还是接触的比较少的。PCIe Spec洋洋洒洒数千页，也不会从头到尾去通读整个协议。对于cocotbext-pcie里面牵涉到的链路层的ACK/NAK，牵涉到的PCIe背景，聊做记录。

本文仅结合PCIe Spce与cocotbext-pcie做记录。

》ACK/NAK

与TCP协议般，PCIe协议在数据链路层采用滑动窗口ACK/NAK协议来保证数据传输。对于传输层下发的TLP报文，数据链路层会做一次封装：

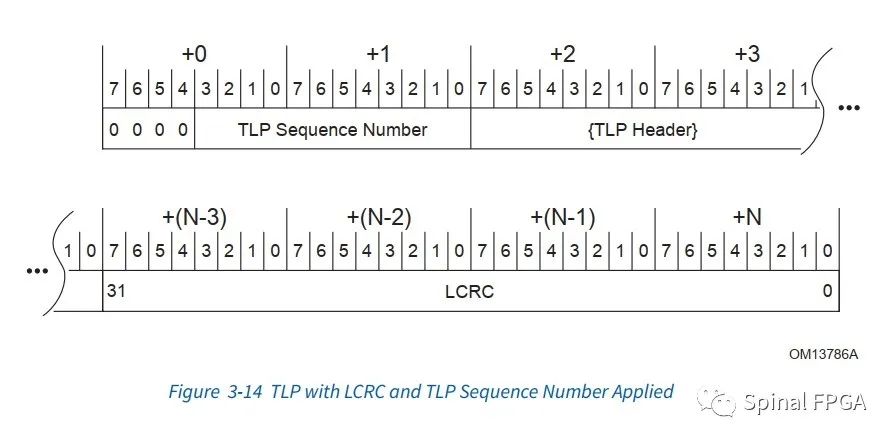

ACK/NAK报文格式定义如下：

关于滑动窗口机制，往上随便搜下还是蛮多的，不做过多啰嗦。链路层的滑动窗口正是基于TLP Sequence Number。

TLP Sequence Number定义为12 bits。对于发送端而言，其会维护两个变量：

NEXT_TRANSMIT_SEQ:用于存储下一个待发送TLP报文所使用的TLP Sequence Number。初始化时赋值为0.

ACKD_SEQ: 记录从ACK、NAK中返回的 Sequence Number。初始化时赋值为0xfff。对于发送端，规定：(NEXT_TRANSMIT_SEQ - ACKD_SEQ) mod 4096 >= 2048

若上面的条件满足则停止从传输层接收TLP，等待该条件不再成立。

也就意味着在pending中的报文不超过2048(牵涉到报文重传)。

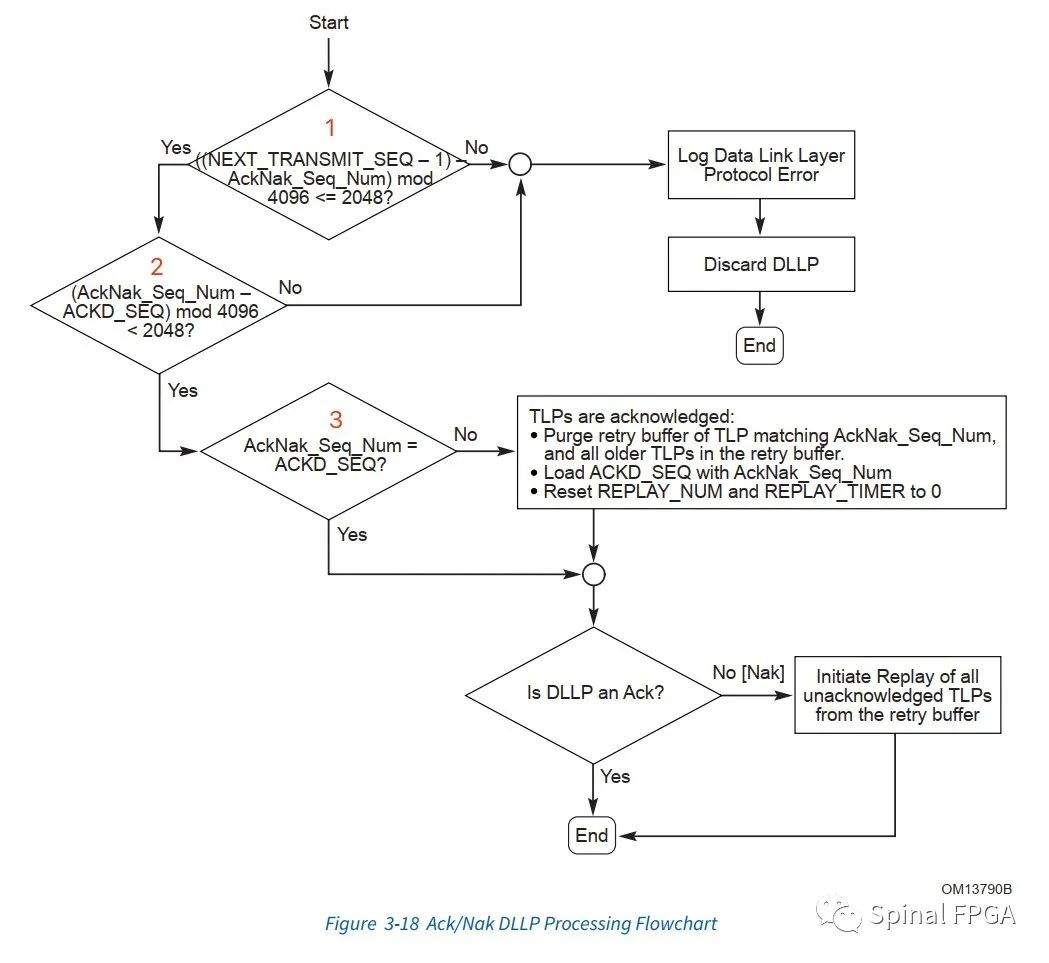

那么由此发送端对于收到的ACK/NAK中协议牵涉到的处理流程Spec定义为：

由于发送端窗口中pending待确认的报文不会超过2048，故若上面1式不成立，那么则意味着用到了尚未使用到的sequence，表示为错误的TLP报文，同样单次增加的ACKD也不会超过2048，否则也应标为错误的TLP。

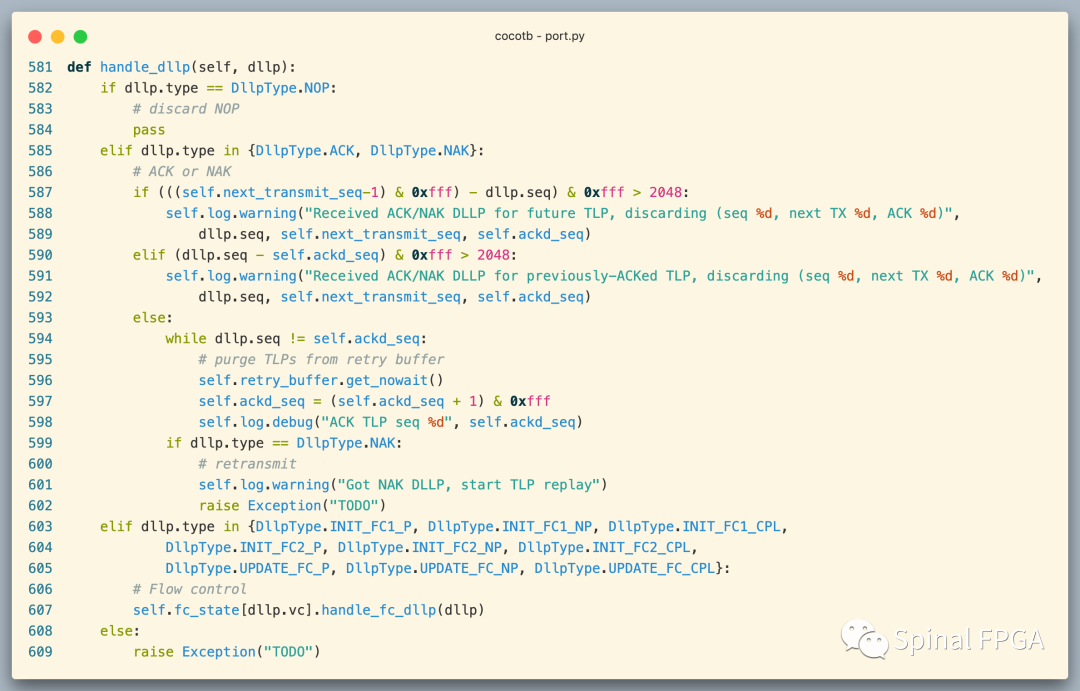

在式3中，如果条件不成立，则意味着可以窗口前移，可以从replay buffer中移出已发送成功的数据，设置ACKD_SEQ等变量。在cocotbext-pcie中关于dllp的处理也和spec保持一致：

而对于接收端，其定义了：

NEXT_RCV_SEQ：下一个待接收TLP的Sequence Number。

其处理流程为：

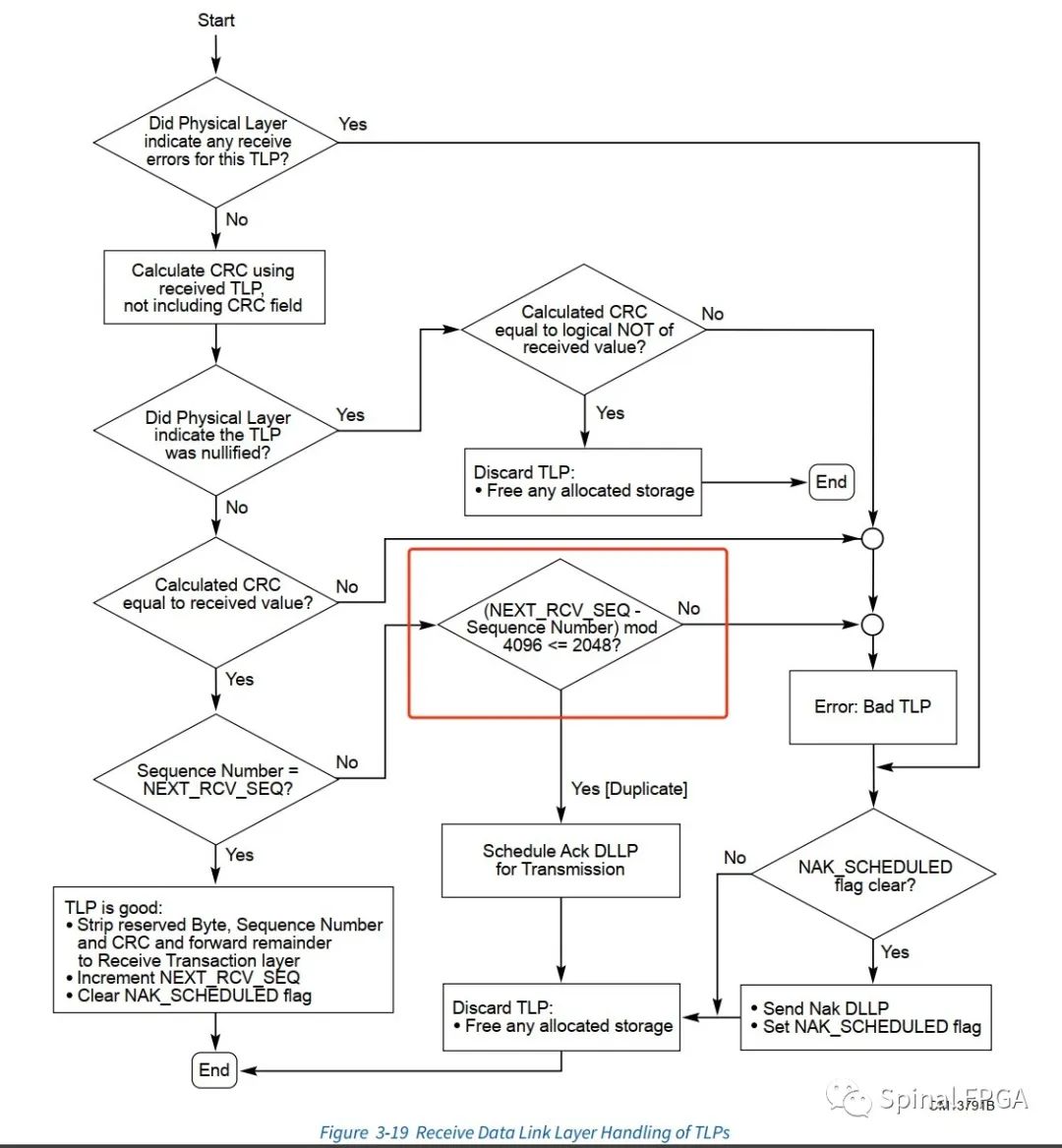

这里可以看到，仅当收到的TLP报文的Sequence Number等于NEXT_REC_SEQ时，才会被接收。注意红框中，若条件满足则认为是重复的报文，此时则应发送ACK DLLP报文，否则认为是错误的报文，则应发送NAK。

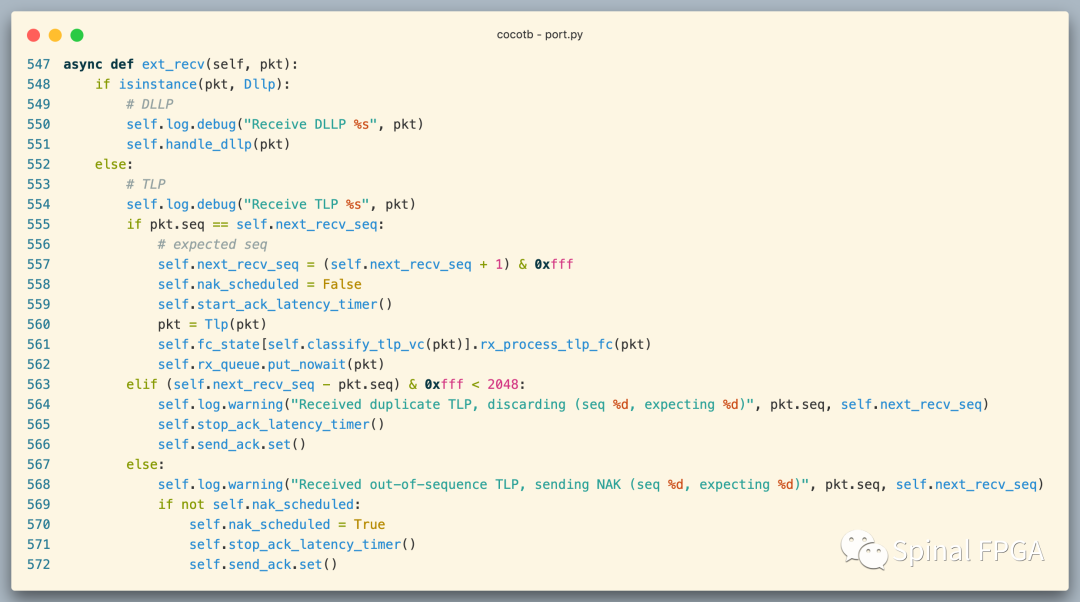

来看cocotbext-pcie中的处理：

这里在563行取了<而非<=，或可有误。当收到的是期望的报文时(555行),则会更新next_recv_seq、清除nak_scheduled，拉起ack_latency_timer(不必每个TLP均发起一个ACK，但又要确保按照Spec中规定的间隔时间来发送ACK)。而如果收到的是一个重复的TLP(563行),此时将send_ack触发条件拉起，表示要立即发送ACK，而同时关掉ack_latency_timer,避免超时条件触发后多发ACK。否则(567行)将会发送NAK报文。
