尤其值得特别分享的是@灰太狼烤着吃大佬的开源佳作——2.9寸/1.54寸桌面墨水屏摆件项目：

感谢@灰太狼烤着吃大佬开源分享此项目。

1

主要硬件物料

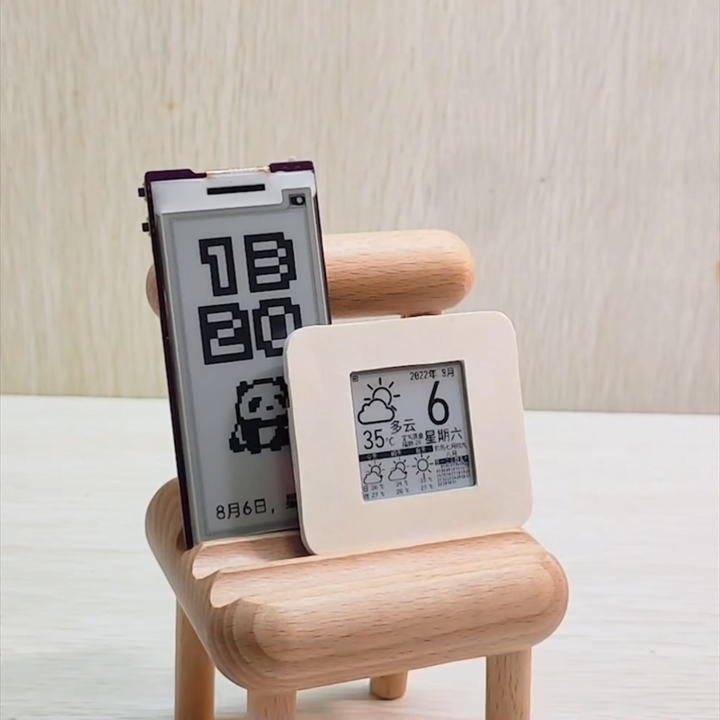

基于合宙ESP32C3开发板的2.9寸/1.54寸桌面墨水屏摆件——内置锂电池供电，可在时钟、天气、古诗、图片四种不同显示模式间进行切换。

项目使用的主要硬件如下：

1.1 墨水屏：

项目使用的墨水屏型号分别为：

2.9寸：HINK-E029A01
1.54寸：HINK-E154A05

墨水屏为闲鱼上购得，两者均为黑白双色墨水屏，引脚为24P。由于在程序中使用到局部刷新，若使用三色或多色可能无法正常驱动。其他型号墨水屏尚未测试，但大部分墨水屏的驱动电路较为通用，可自行进行测试。

1.2 主控：

本项目使用合宙ESP32C3开发板作为主控，通过相应的驱动电路来控制墨水屏。

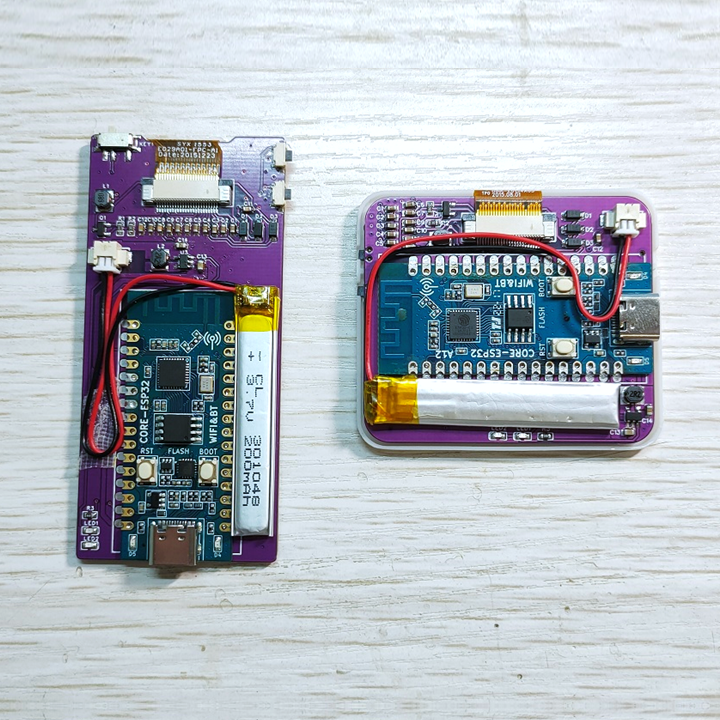

该开发板采用邮票孔设计，因此在本项目中将开发板整体视作一个贴片元件，焊接在PCB板上，以此节省空间。

目前合宙在售的ESP32C3开发板有经典款与简约款两种。两种款式均可在本项目中使用，个人建议初学者入手经典款，其烧录较简约款简单且不易踩坑。

1.3 电源管理电路：

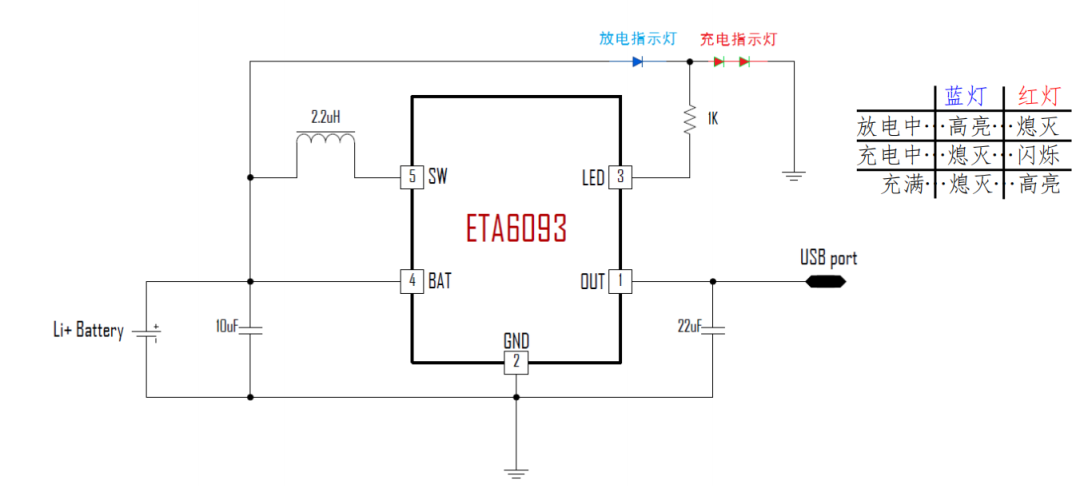

本项目通过ETA6093芯片实现电源管理。ETA6093是一个开关型的锂电池充电器，能够给电池提供1.2A的充电电流，且提供5V/1.2A的升压输出操作，只需要1个电感器，即可达到双向的电源路径管理，来进行自动模式检测和切换工作。

本项目中将其与ESP32C3开发板上的USB供电口相连——当使用USB供电时，ETA6093芯片处在充电模式，为锂电池充电；当断开USB供电时，锂电池通过ETA6093升压输出，为开发板及墨水屏等供电。

此外，USB供电也不影响通过USB对开发板下载程序。

项目中电池锂电池型号为301048（3*10*48mm），由于未进行低功耗设计，使用与待机时长较短，当桌面摆件使用时建议使用USB供电。

1.4 开关按键：

本项目通过一个拨动开关来实现设备的开关机，通过两个按键来实现界面及模式的控制切换。

2

软件功能实现

墨水屏摆件当前已实现时钟/天气/古诗及图片展示等功能，接下来讲解软件开发主要事项。

2.1 开发工具

合宙ESP32C3开发板除了官方支持的LuatOS开发，还可以根据自身开发经验选择乐鑫IDF/Arduino/MicroPython等开发方式。

本项目使用Arduino进行开发，需要安装Arduino的ESP32C3支持。如未安装，请自行查找相关资料进行安装。

这里提供网盘资料和使用方法来帮助大家快速配置，参见：

[技术向]开源！四种模式的墨水屏桌面摆件～手把手教你DIY

https://www.bilibili.com/video/BV1RU4y1e7xD?t=64.4

2.2 Arduino库

使用Arduino Library管理工具安装以下五个依赖库：

ArduinoJson库：解析JSON数据，项目里的天气、古诗、名言等信息都是通过一些API获得，保存在返回的JSON数据中。

GxEPD2库：驱动墨水屏

Time库：配置时间

Timezone库：切换时区

U8g2库：图像显示库

2.3 程序编译下载

修改引脚定义：

“C:\Users\xxx\AppData\Local\Arduino15\packages\esp32\hardware\esp32\2.0.0\variants\esp32c3”下修改相关定义。

static const uint8_t SDA = 4; //8

static const uint8_t SCL = 5; //9

static const uint8_t SS = 7;

static const uint8_t MOSI = 3; //6

static const uint8_t MISO = 10; //5

static const uint8_t SCK = 2; //4

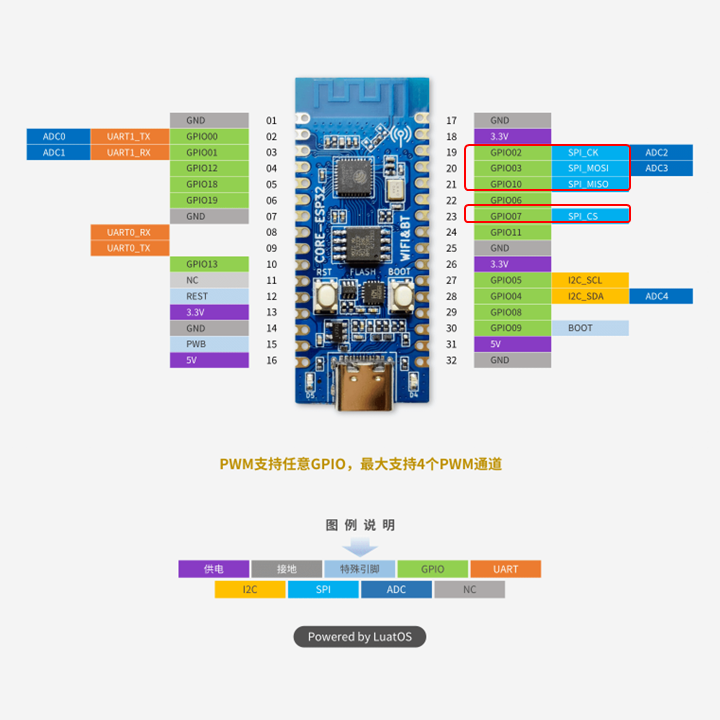

该配置是参考合宙开发板的引脚定义进行修改的，管脚详细说明参见：

https://wiki.luatos.com/chips/esp32c3/board.html#id5

选择文件：

下载附件中的程序，用Arduino打开文件夹同名的.ino文件。

基本设置：

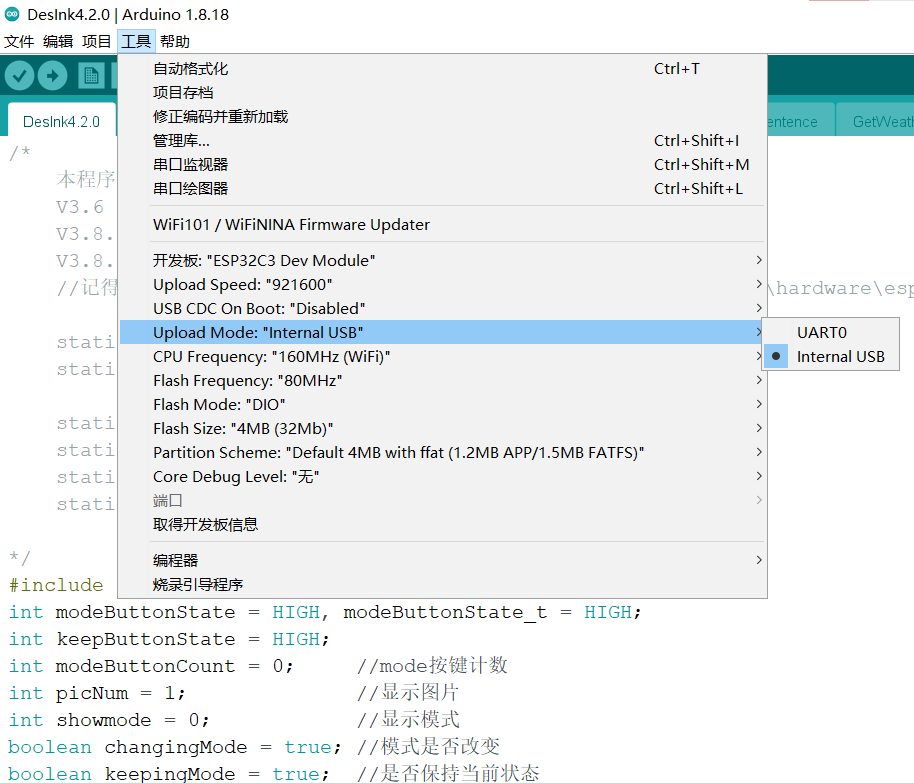

选择开发板为ESP32C3 Dev Module；选择相应的下载方式：若为简约款则选择Internal USB，经典款则选择UART0；最后选择正确的端口。

编译下载：点击下载，等待编译后下载成功即可。

使用1.54寸版，也可以非常方便地使用合宙官方demo，相关资料可参考：

ESP32C3开发板资料：

https://wiki.luatos.com/chips/esp32c3/index.html

墨水屏资料：

https://wiki.luatos.com/peripherals/eink_1.54/index.html

LuatOS烧录教程：
https://wiki.luatos.com/boardGuide/flash.html

3

开源工程/代码下载

2.9寸/1.54寸桌面墨水屏摆件相关资料及使用说明已在立创开源广场更新，感兴趣的朋友动手试试吧~

开源协议：MIT

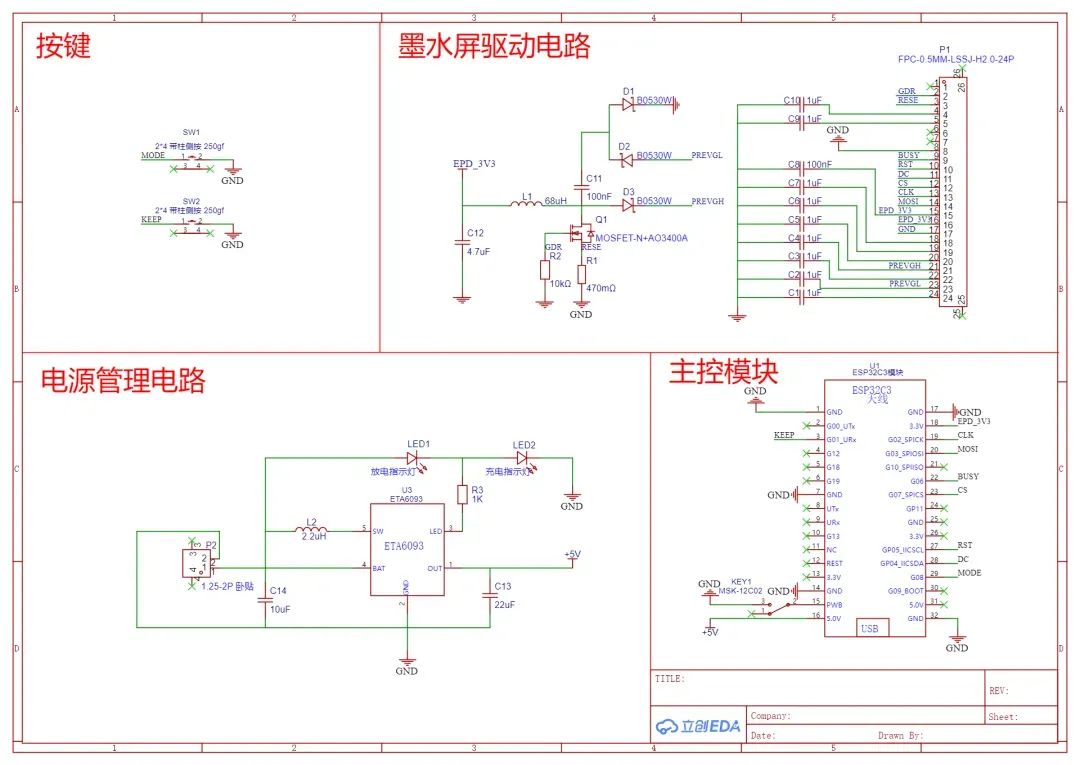

原理图

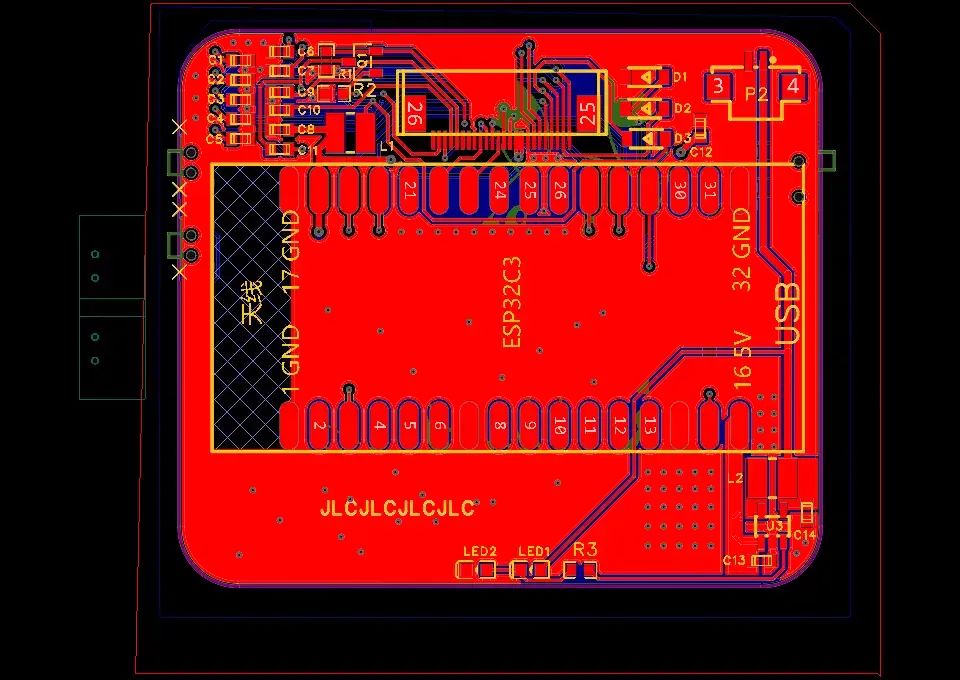

PCB
