如何使用Python脚本调试赛灵思PCIe设计？

获取 CSV：

现在，您不仅可以使用 Python 脚本执行调试分析，更重要的是，借由 Vivado ILA 所生成的 ILA 文件可以进一步简化此操作。通过将 *.ila 扩展名重命名为 *.zip 然后将生成的文件解压，即可将其转换为 CSV 文件。

解压后的文件夹将包含以下列表中的文件：

Python 可提供相应的库，用于 CSV 文件分析，以便对 Vivado ILA 所生成的调试信号数据执行详尽的分析。调试信号还可在 Vivado 硬件管理器中以波形形式来查看。对于计算某些接口中的数据包数量、解读数据包内的字段值等分析操作，使用 Python 脚本方法更便于进行定制调试。

Python 脚本用例示例

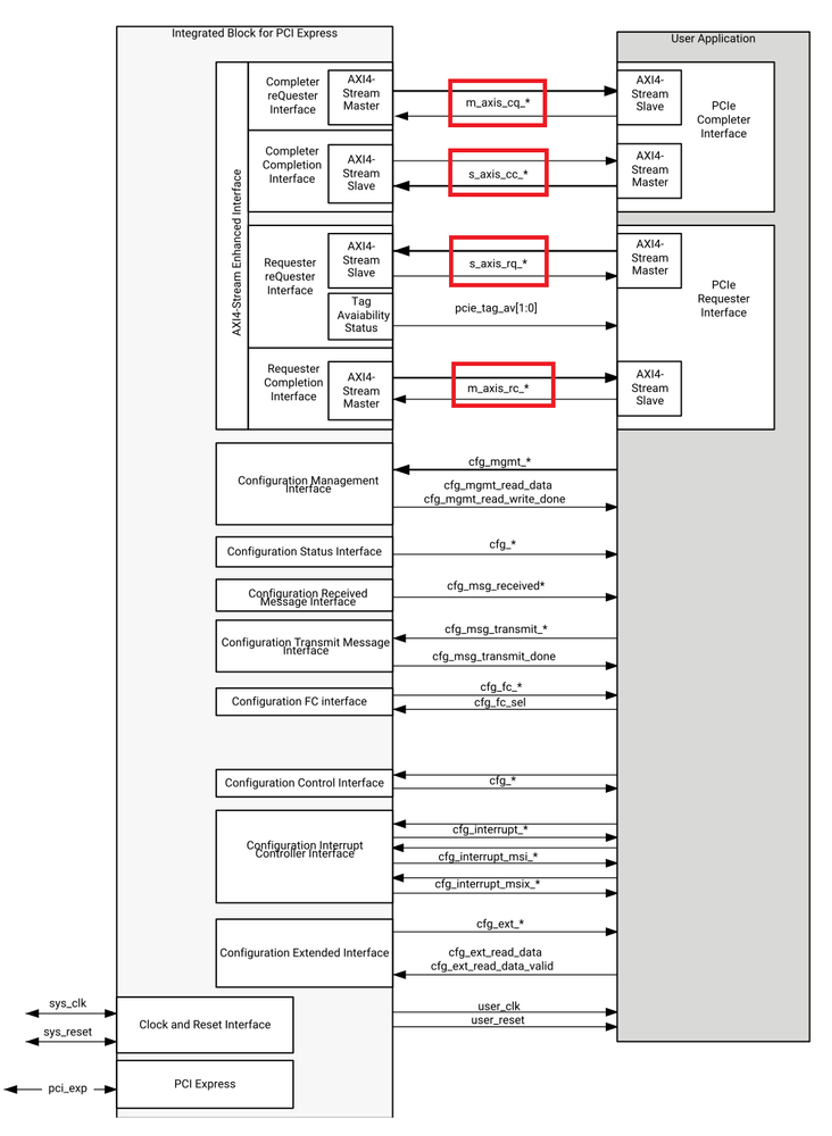

此处提供的 Python 脚本会对 ILA 数据执行分析，这些数据包含下图所示的 RQ/RC/CQ/CC 接口信号。此模块框图源自 (PG213)，该文档适用于 UltraScale+ 器件 Integrated Block for PCI Express IP。

PG213:

此脚本可识别每个接口上有效的数据包、提取每个数据包中的描述符文件，并报告输出每个字段的值。

适用于 PCIe 调试的 Python 代码示例：

该脚本执行的步骤如下所述：

打开 CSV 文件。

从所选 CSV 文件中提取数据。

提取包含目标数据的特定列/报头。

使用“tready”、“tvalid”和“tlast”作为限定符来识别有效的数据包。

提取有效的 tdata 值，并使用函数执行十六进制到二进制转换。

二进制转换是从“tdata”提取比特级数据所必需的操作。

打印含十六进制数据的描述符字段。

以下 func_rq_pkt_analysis() 函数会导入 CSV 文件并基于提供的 tready 值来判定要对哪个接口运行分析。

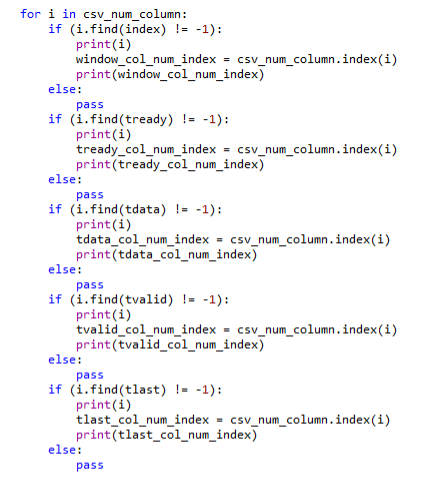

以下代码可识别 .csv 文件中相应字段的列编号，如下所示：

仅提取 tready 值、tdata 值、tvalid 值和 tlast 值，并将其存储在词典中，作为对应索引的值，该索引将用作为词典的键。

下一步是对词典中存储的数据执行分析。词典包含 tdata、tready、tvalid 和 tlast。

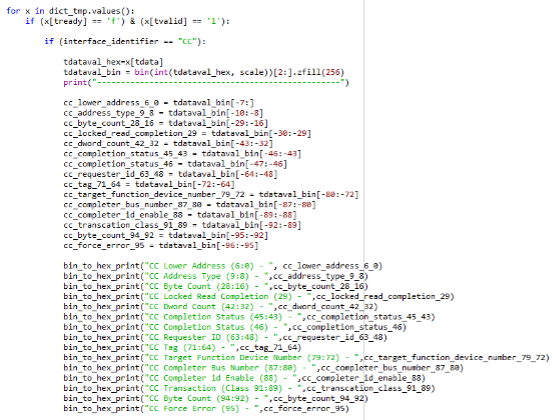

for 循环会遍历词典中的每一行，如果发现 tready 和 tvalid 均为“1”，那么它会将对应数据复制到变量中。tdata 作为十六进制数值存储在 CSV 文件中。为了对描述符字段标识执行比特级提取，需将十六进制值转换为二进制。

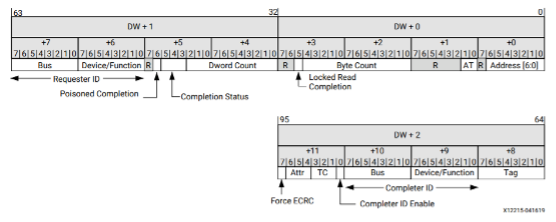

描述符字段的提取是基于 (PG213) 中提供的描述符格式来执行的。以下示例显示了完成方完成 (CC) 接口的描述符。

为打印描述符字段值，需使用 bin_to_hex_print( ) 函数将此二进制值再次转换为十六进制。

该函数定义如下：

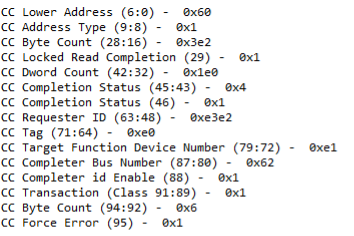

以下是本篇博文随附的 waveform.csv 文件的输出示例：

代码限制示例

提供的代码示例仅作为概念证明。提供的脚本则可在以下情况下“按现状”直接使用：

1.数据包包含 1 个数据节拍，即 tready/tvalid 和 tlast 全都在同一个时钟周期内断言有效。
2.不使用跨接。
3.对应接口的 tdata、tready、tvalid 和 tlast 的信号命名方式与本文随附的 .csv 文件中的命名相同。

使用 Python 执行 PCIe 调试的用例

Python 脚本示例可通过扩展用于调试下列各种场景：

1.计算每个接口上的数据包数量。

2.在启用跨接的用户接口上执行数据包分析。

3.支持分析含多个数据节拍的数据包，例如，跨多个时钟周期的数据包。

4.验证是否接收到拆分完成包。

5.在给定的 ILA 捕获窗口缓冲器大小足够的情况下，验证用户逻辑在 CC 接口上生成的完成包是否正确，并验证在 RC 接口上是否同样接收到完成包（用于 RQ 接口上的对应请求）。
