开源 | 合宙ESP32开发板+WS2812+触摸屏，自制创意

便宜、好用、颜值高！合宙ESP32C3系列MCU开发板上市一年多来，不仅是工程师朋友可以人手N个的宝藏开发板，更成为许多行业客户降本增效的量产利器。

工程师朋友的奇思妙想，常赋予小小开发板独特灵魂——ESP32C3开发板+WS2812灯板+电容触摸屏，还让ChatGPT给写代码！又将会发生怎样的奇妙碰撞呢？

本期特别分享@爆改车间主任在立创开源硬件平台的"像素盒子"触摸屏LED灯板项目：

1

“像素盒子”硬件物料

"像素盒子"触摸屏LED灯板项目，主要使用到合宙ESP32C3开发板、WS2812灯板、电容触摸屏等硬件。

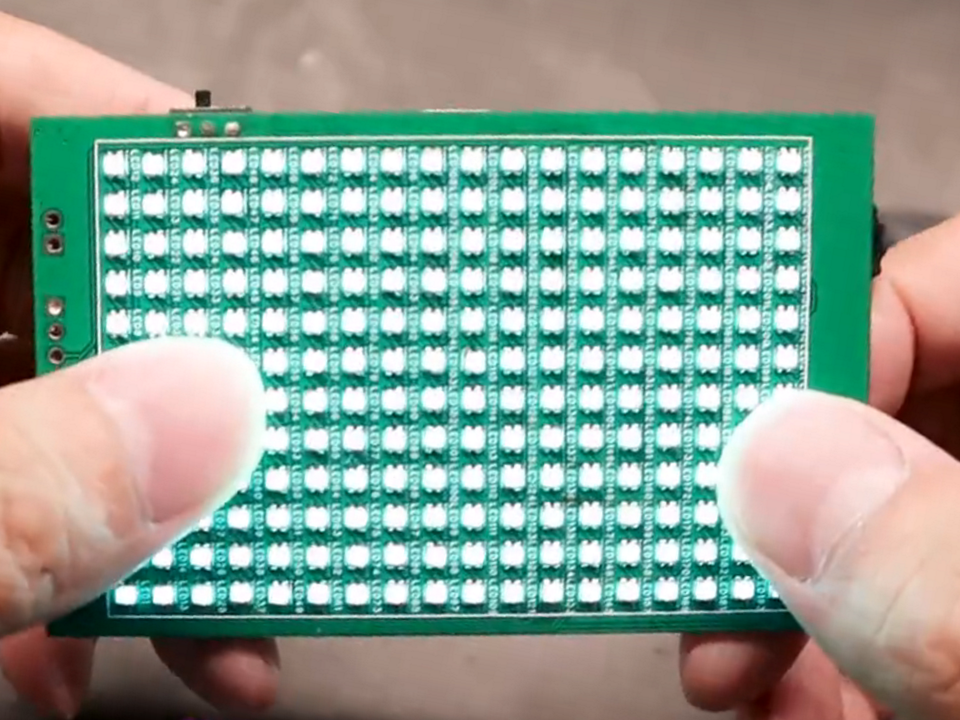

01. WS2812B灯珠：

2020封装，采用18X12的Z字行点阵。

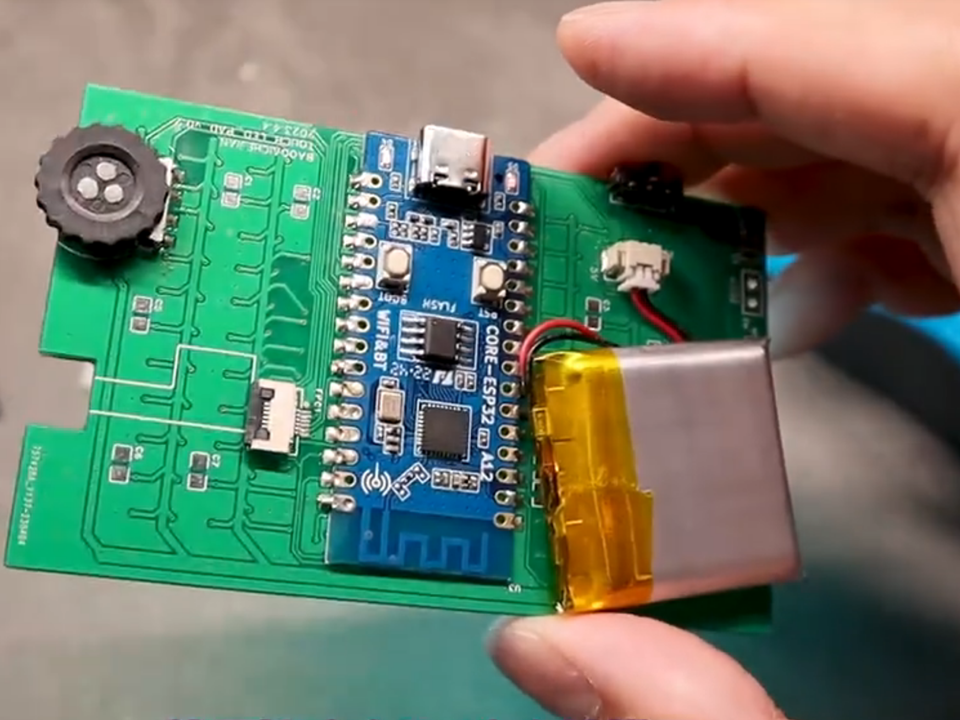

02. 主控：

使用合宙ESP32C3开发板做主控，可直接贴在背面，也可以用杜邦线连接。

03. 电容触控触摸外屏：

3.5寸电容触摸面板，双点式触控；IC：FT6236U。

04. 其他：

3D打印黑色栅格；柔光纸；2mm厚深黑茶亚克力板；编码器及电池、插座等。

详细介绍参见视频：
https://www.bilibili.com/video/BV1h14y1f7uj/

2

“像素盒子”软件功能

在各种开源库的支持下，我们可以低代码量轻松开发各类有趣应用。当前已实现的主要功能如下：

01. 触控绘制

不到100行代码即可实现触控绘制功能，其中还包括声明之类。

可控制颜色进行绘制的简易“像素画板”：

02.个性数字

几行代码即可实现以俄罗斯方块的形式显示数字，可应用于个性化数显项目。

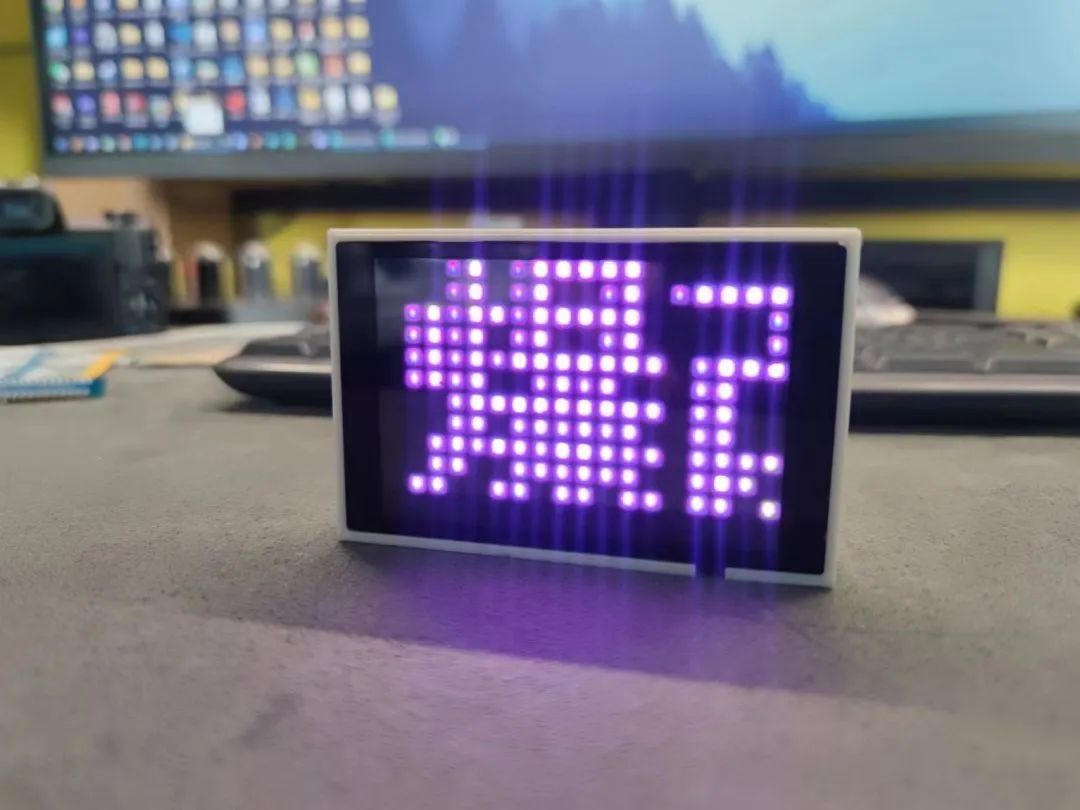

03.跑马灯

可以用编码器切换文字显示内容，或用上位机在手机上修改滚动文字的内容及颜色等。

跑跑有趣的Adafruit例程：

04.小游戏

用ChatGPT写的初始代码稍作修改，目前完成了一个打砖块小游戏，有时间可以做更多尝试。

随着人工智能的快速发展，我们还能做些什么，也是很值得研究的问题。
