浅析UVM中的Virtual Sequences

在一个系统级的验证环境中，多个验证组件并行地产生激励。测试用例开发者可能希望协调多个通道激励之间的时序和数据。

Virtual sequences与virtual sequencer相关联，用于协调测试平台中的激励生成。一般来说，一个virtual sequencer包含对其子sequencer的引用，即driver sequencers或其他virtual sequencers。

Virtual sequences可以调用其他virtual sequences，以及每个子sequencer中的sequences（driversequences）。

在下图中，virtual sequencer在ethernet和cpu验证组件上调用配置sequences。这些配置sequences是在模块级测试期间开发的，可以在系统级测试时复用。

有三种方式可以让virtual sequencer与它的subsequencers交互：

Virtual sequencers和subsequencers同时发送激励。

禁用subsequencers。Virtualsequencers是唯一的驱动。

使用grab()和ungrab()--Virtualsequencers在有限的时间内控制激励发送。

当使用virtual sequences时，大多数测试用例开发用户都会只从virtual sequences中调用sequences。要调用sequences，需要执行以下操作之一：

使用'uvm_do宏 。

使用sequence start()方法。

创建一个Virtual Sequencer

为了从一个sequencer中对多个sequencers进行控制，可以使用一个不附属于driver的sequencer,这就是virtual sequencer。要创建一个virtual sequencer，需要：

从uvm_sequencer类派生出一个virtual sequencer类。

在virtual sequencer中添加对其他subsequencer的指针（在更高层次的验证组件（通常是top-level environment）中）。

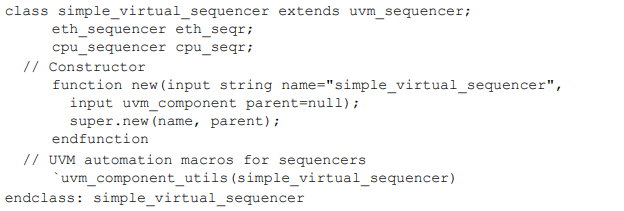

下面的例子声明了一个有两个subsequencers的virtual sequencer。

Subsequencers可以是driver sequencers或其他virtual sequencers。

创建一个Virtual Sequence

要创建一个virtual sequence：

从uvm_sequence派生出一个sequence类。

定义一个body()方法。

使用`uvm_ do_on（或` uvm_do_on_with）宏来调用subsequencers的sequences。

使用`uvm_do（或`uvm_do_with）宏来调用当前virtual sequencer中的其他virtual sequences。

一个virtual sequence不能使用`uvm_do或`uvm_do_with来执行数据项的发送，只能执行sequences。

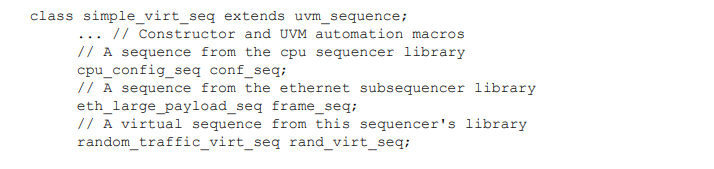

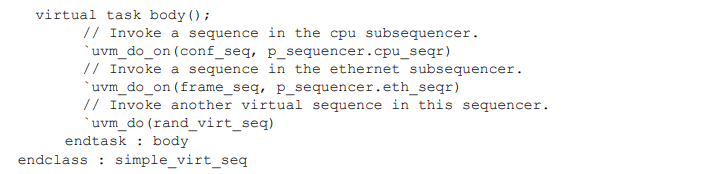

下面的例子显示了一个简单的virtual sequence控制两个subsequencers：cpu sequencer和ethernet sequencer。假设cpu sequencer有 一 个 cpu_config_seq sequence，ethernet sequencer有一个 eth_large_payload_seq序列。

控制其他Sequencers

当使用virtual sequencer时，需要考虑subsequencers和virtualsequence之间的关系。有三种典型的可能性：

virtual sequencer和subsequencers同时产生激励。subsequencers产生的数据项和virtual sequencer产生的数据项被混合在一起，并由driver以任意顺序执行。

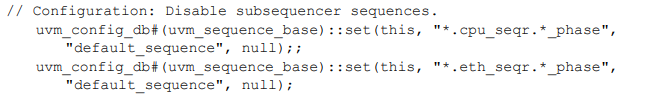

禁用subsequencers。使用uvm_config_db::set将subsequencers的default_sequence属性设置为null。

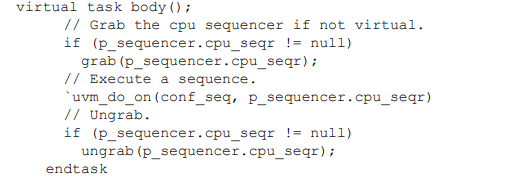

使用grab()/lock()和ungrab()/unlock()。在这种情况下，一个virtual sequence可以在有限的时间内实现对其subsequencers的完全控制，然后让原始sequences继续工作。grab和lock防止其他sequence在被锁定的sequencer上被执行。

grab()方法将lock request放在sequencer仲裁队列的头部，允许调用者阻止当前等待授予的数据项被处理，而lock()方法将lock request放在队列的末端，允许数据项在授予lock之前被处理。

将Virtual Sequencer连接到Subsequencers上

要连接一个virtual sequencer和它的subsequencers，需要在验证环境的connect()phase将sequencer的实例赋值给virtual sequencer中指定的sequencer指针。

v_sequencer.cpu_seqr = cpu_seqr;
v_sequencer.eth_seqr = eth_seqr；

下面这个例子显示了一个top-level environment，它实例化了ethernet和cpu验证组件以及控制这两个组件的virtual sequencer。

在top-level environment中，各个组件内部的sequencers的路径是已知的，可以根据该路径将sequencers连接到virtual sequencer上。

​
