Linux下lt9211调试总结

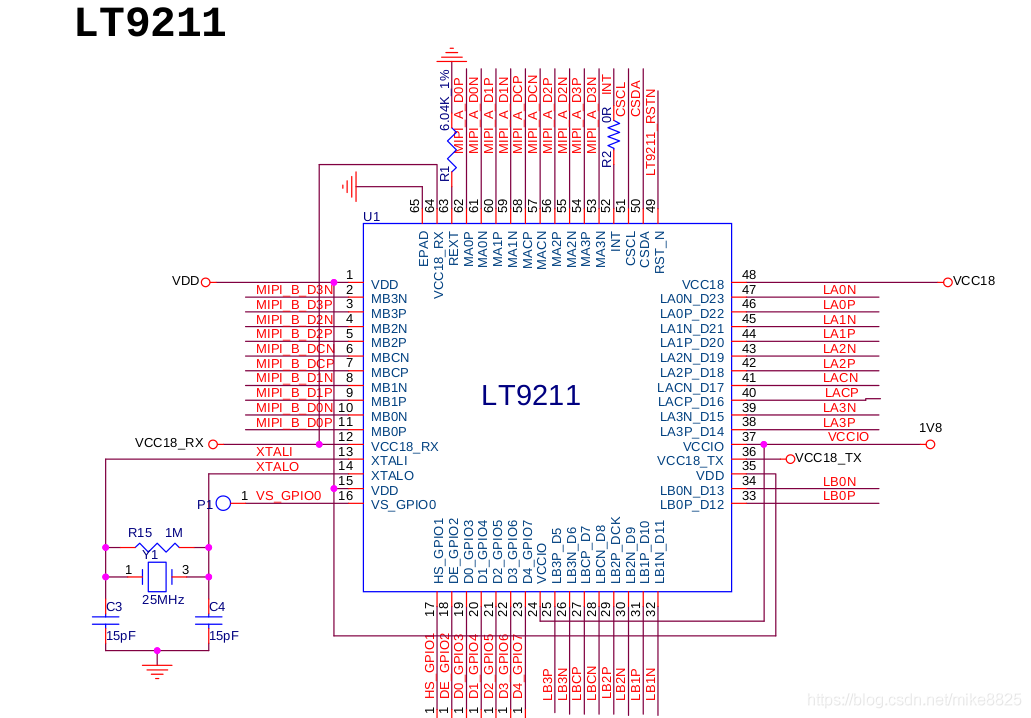

LT9211支持mipi转lvds，参考原理图如下

先拿到代码移植好后，接上屏幕看效果。

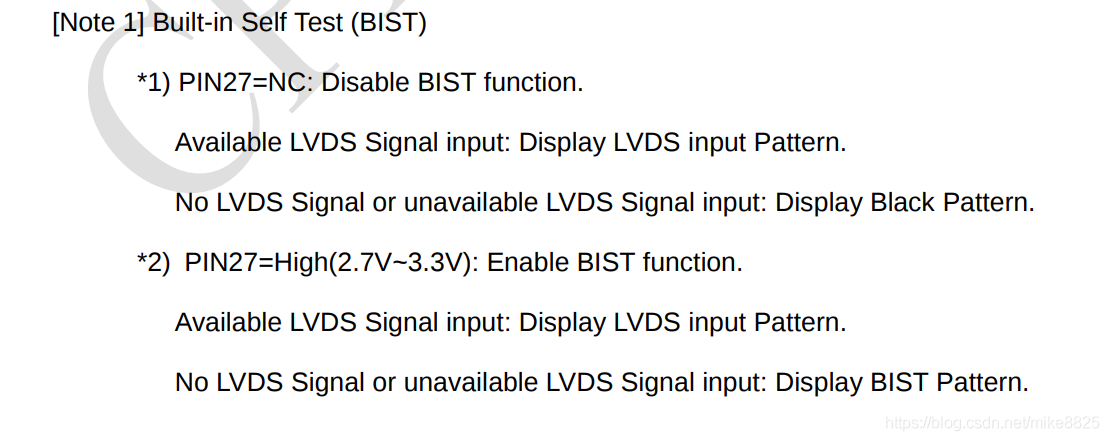

一开机，屏幕在不断的刷红绿蓝的图片，参考lcd的datasheet，如果没有检测到lvds信号，就在屏幕的测试模式。

说明，背光和lcd的电源已控制正确。

再来看看lt9211的工作状态，能读到id，i2c能正常通信。但就是不能检测到mipi信号的时序，读出来的hfp,hbp,hsync,vfp,vbp,vysnc都是0。先让ic进入自测试模式，看输出信号是否正确。测试后，发现屏幕依然在刷红绿蓝的图片。先来排查下座子跟屏的引脚能否对的上，也拿万用表量了，引脚没有错误。直觉告诉我，问题出在了ic端，ic的前端和后端都工作不起来。量了一下ic的各路电源，都没发现异常。25M的晶振也正常起振。量了下lvds的输出信号，发现lvds的时钟输出正常，但信号不对。
拿原厂给的参考原理图对了下，也没发现异常。就这样耗了2天，都没发现其他异常。无意中发现6.04k的参考电阻没贴，但原理图上是有画的，查看bom表，发现没有这颗电阻。后来发现是整理bom的人弄错了，导致没贴。实在不应该。

把参考电阻贴上后，ic自测试显示正常。

能ic正常工作，屏幕也能正常点亮。

但显示界面不稳定，随机黑屏。量到mipi这边的数据和时钟都是正常的，lvds的时钟也正常，但数据会随机的消失，然后又出现。

通过线程不断读pcr寄存器(每隔200ms读一次)，发现黑屏时，pcr是不稳定的 ，后来fae通过修改pcr相应的参数来改善。

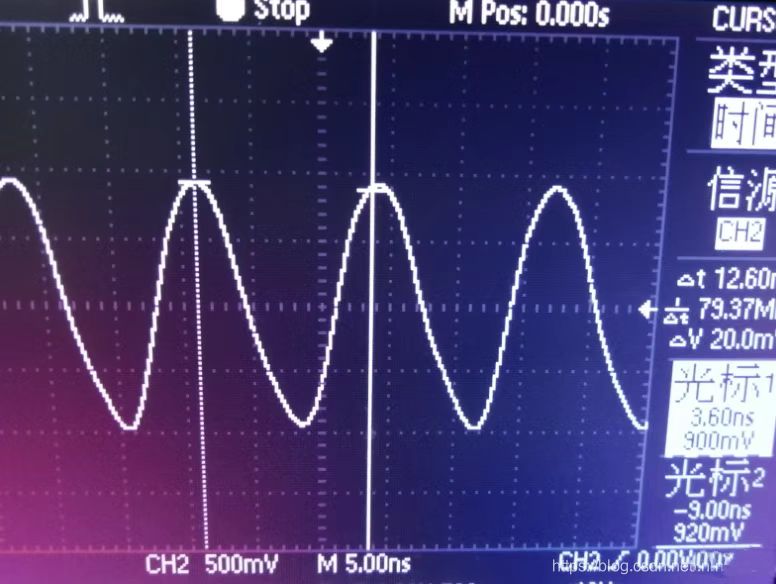

lvds的时钟信号:

兼容二供屏时，发现进系统花屏，使用ic的自测模式也无法点亮屏幕，但休眠唤醒后能正常点亮屏幕。

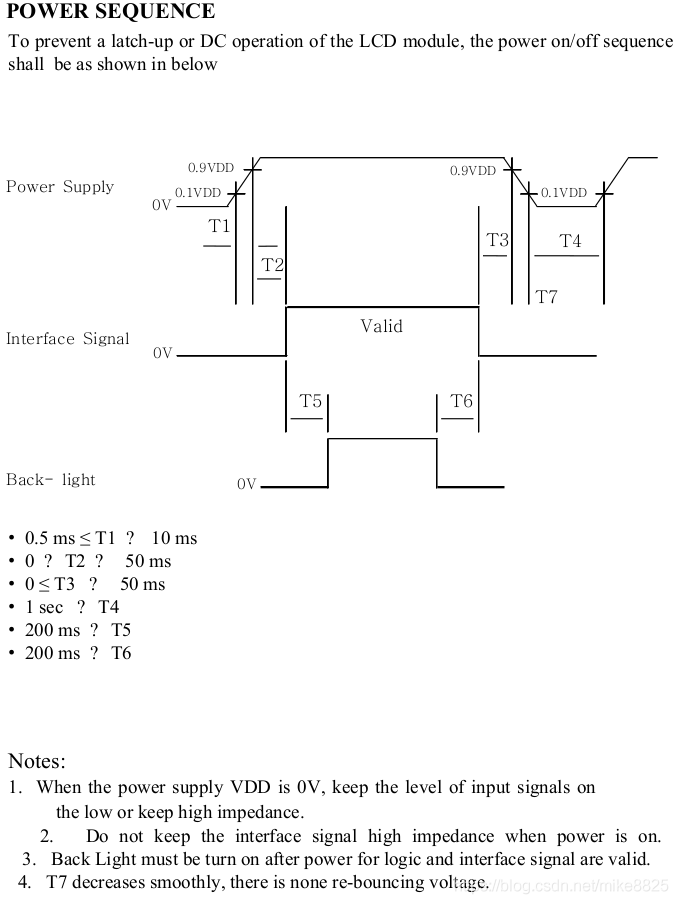

后来发现是上电时序的缘故。解决方法是先拉低lvds的5v使能脚，初始化lt9211一半后，再拉高lvds的5v使能脚，然后再初始化lt9211。
lvds_5v_en_low
lt9211_init1
lvds_5v_en_high
lt9211_init2
