国芯思辰 |AiP2803LS电机驱动器在安防领域中的应用

安防主要包括：闭路监控系统、防盗报警系统、楼宇对讲系统、停车场管理系统、小区一卡通系统、红外周界报警系统、电子围栏、巡更系统、考勤门禁系统、安防机房系统、电子考场系统、智能门锁等等。

安防监控一路从模拟摄像头、模拟高清摄像头，向数字摄像头（IPC）转变；时至今日，IPC已经成为市场主流。而数字安防监控摄像头（IPC）按照应用领域主要分为消费类摄像头和行业用摄像头。

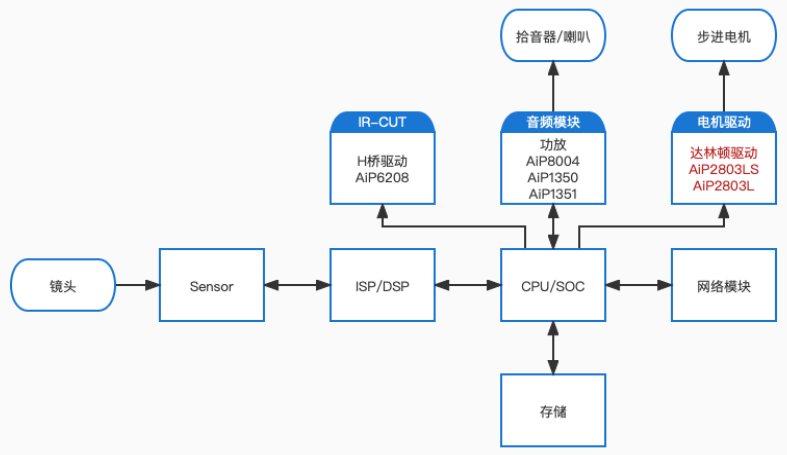

数字安防监控摄像头（IPC）常见的功能模块架构：

AiP2803LS是一款专为安防摄像头应用领域设计的8通道达林顿管驱动电路。可用于驱动安防摄像头中的5V、12V步进电机。输出通道内置续流二极管，避免步进电机感性负载所产生的反向电动势对芯片端口造成冲击。单个通道达林顿管最大可输出150mA电流，多路并联可承受更大的电流。

AiP2803LS拥有TSSOP20小型化封装，相比于传统的SOP18封装，可节省65%的PCB占用面积，芯片厚度减小55%，更适用于PCB空间有限的小型化设备。

AiP2803LS产品特点：

•最大单路输出电流150mA；

•支持5V、12V步进电机；

•输入兼容TTL/CMOS逻辑信号输入；

•ESD-HBM：2000V（MIL-STD-883L Method 3015.9）；

•广泛应用于低压步进电机、继电器驱动；

•封装形式：SOP18/TSSOP20；
