全志T113核心板|T113芯片,双核A7米尔核心板零售价

时间:2023-05-22 18:09

人气:

作者:admin

标签:   全志T113  T113

导读:全志T113核心板|T113芯片,双核A7米尔核心板零售价低至79元!米尔基于全志T113-S3核心板,它的特色在于不仅限于国产化、性价比高。入门级核心板开发板...

国产低成本,入门级核心板开发板,全志T113核心板核心板低至79元

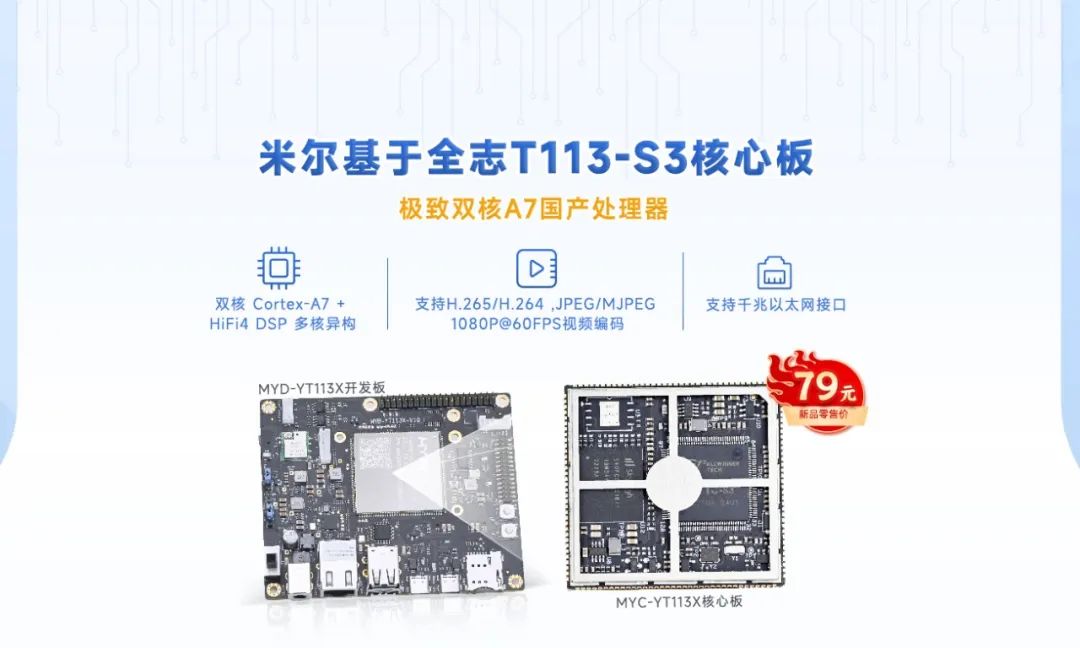

米尔基于全志T113-S3核心板,它的特色在于不仅限于国产化、性价比高,还打破零售核心板100元界限,同时具有双核Cortex-A7+HiFi4 DSP多核异构工业级处理器,比同类百元左右的核心板具备更高的性价比和性能。此外,米尔核心板零售价仅79元,在市场上更具优势。


全志T113处理器介绍 极致双核A7国产处理器

T113-S3是全志科技一款高性价比、入门级嵌入式处理器。T113-S3处理器配备2*Cortex-A7,主频最高1.2GHz,支持视频编解码器、内置128M DDR3。支持H.265/H.264 1080P@60FPS视频解码、JPEG/MJPEG 1080P@60FPS视频编码,具有丰富多媒体接口MIPI-DSI/RGB/LVDS/Parallel CSI,支持1080P@60FPS显示;此外摄像头接口(Parallel-CSI)、显示器接口(MIPI-DSI/LVDS/RGB)、USB2.0接口、CAN接口、千兆以太网等接口,适用于物联网网关、商业显示、能源电力、工业控制、医疗器械等场景。


全志科技T113-S3处理器框图

  1. 全志科技T113-S3-米尔开发板介绍

米尔开发板:MYB-YT113X是与MYC-YT113X核心板配套使用的扩展底板,采用12V/2A直流供电,搭载了千兆以太网接口、1路USB2.0协议M.2 B型插座的5G/4G模块接口、板载1路USB2.0协议的WIFI模块、1路单通道LVDS显示接口、1路双通道LVDS显示接口、1路音频输入输出接口、2路USB HOST Type A、1路USB OTG Type-C接口、1路USB debug Type-C接口、1路Micro SD接口、1路兼容树莓派扩展接口。
