【产品应用】用 AWTK 和 AWPLC 快速开发嵌入式应用

AWPLC 是 ZLG 自主研发的 PLC 系统（兼容 IEC61131-3)，本文用一个简单的走马灯程序，来演示如何用 AWTK 和 AWPLC 快速开发嵌入式应用程序。

 背景

AWTK 全称 Toolkit AnyWhere，是 ZLG 开发的开源 GUI 引擎，旨在为嵌入式系统、WEB、各种小程序、手机和 PC 打造的通用 GUI 引擎，为用户提供一个功能强大、高效可靠、简单易用、可轻松做出炫酷效果的 GUI 引擎。

AWPLC 是 ZLG 自主研发的 PLC 系统（兼容 IEC61131-3)，其中 AWPLC 的运行时库(Runtime)基于 ZLG TKC 开发，可以移植到到任何主流 RTOS 和嵌入式系统。AWPLC 的集成开发环境(IDE)基于 AWTK 开发，可以运行在 Windows、MacOS 和 Linux 系统之上。AWPLC 的主要目标之一是把 PLC 中低代码开发方法引入到嵌入式软件，从而提高嵌入式软件的开发效率和可靠性。

 简介

走马灯很好实现，而且会用到移位和计数器等多个功能块，PLC 的教程喜欢选择它来做例子。本文用一个简单的走马灯程序，来演示如何用 AWTK 和 AWPLC 快速开发嵌入式应用程序。

1. 系统组成

该系统包括：

• 一个按钮。用来触发点亮下一个灯。
• 8 个 LED。轮流点亮，实现走马灯效果。

2. 软件模拟

• 按钮和 LED 都用软件模拟。

PLC程序

1.变量定义

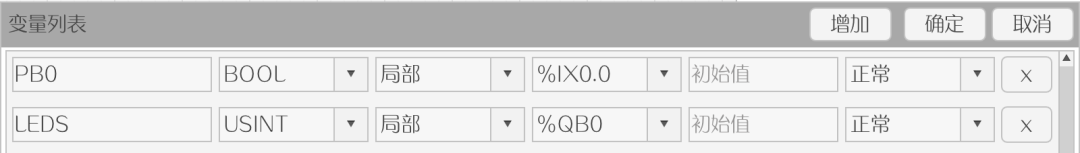

在本系统中，需要定义几个变量：

PB0按钮。映射到第一个数字输入(%IX0.0)。

LEDS 8 个 LED 灯。映射到前 8 个数字（即一个字节）输出(%QB0.0)。

具体配置如下图所示：

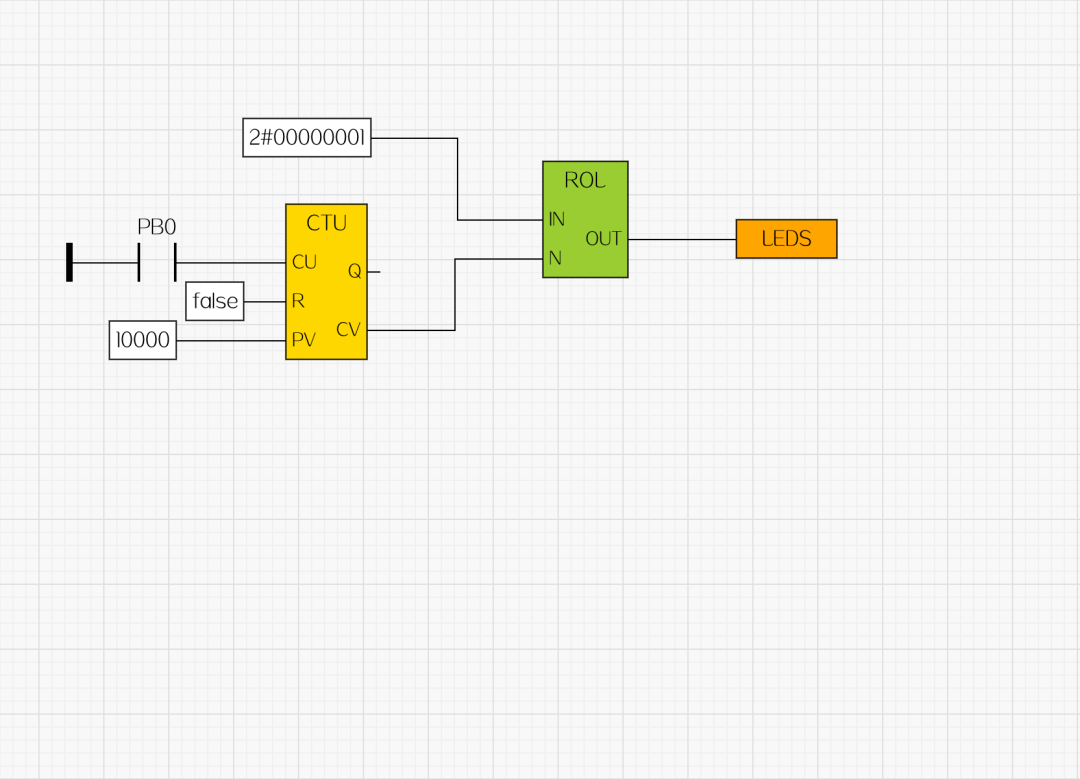

3.2功能块图

基本工作原理：将常量 1 进行循环向左移位，按钮每按下一次，向左移动 1 位，将结果写入 LEDS 变量。LEDS 是一个 8 位的无符号整数(即一个字节)，分别对应前 8 个数字输出。
* 注意常量 1 的数据类型一定要指定为 USINT（即 8 位无符号数），才能保证按 8 位进行循环。

具体实现如下图所示：

 用户界面

应用程序不需要编程，用 AWTK Designer 设计好界面，将控件与模型进行绑定即可。下面介绍一下控件与模型的绑定方法。这里用的是 AWTK-MVVM，数据绑定规则与 AWTK-MVVM 是完全一样的。

模型可以用 io、plc 或者 io+plc。io 可以用来绑定 IO 变量，plc 可以用来绑定程序 PLC 内部变量。

示例：

owv-model="io+plc"tr_text="AWPLCdemo">

由于符号%在程序里具有特殊功能，所以在绑定 IO 变量时，把%换成_。比如：将%QX0.0写作_QX0.0。

示例：

v-data:pressed="{_IX0.0, mode=TwoWay}" />

children_layout="default(r=1,c=8)">

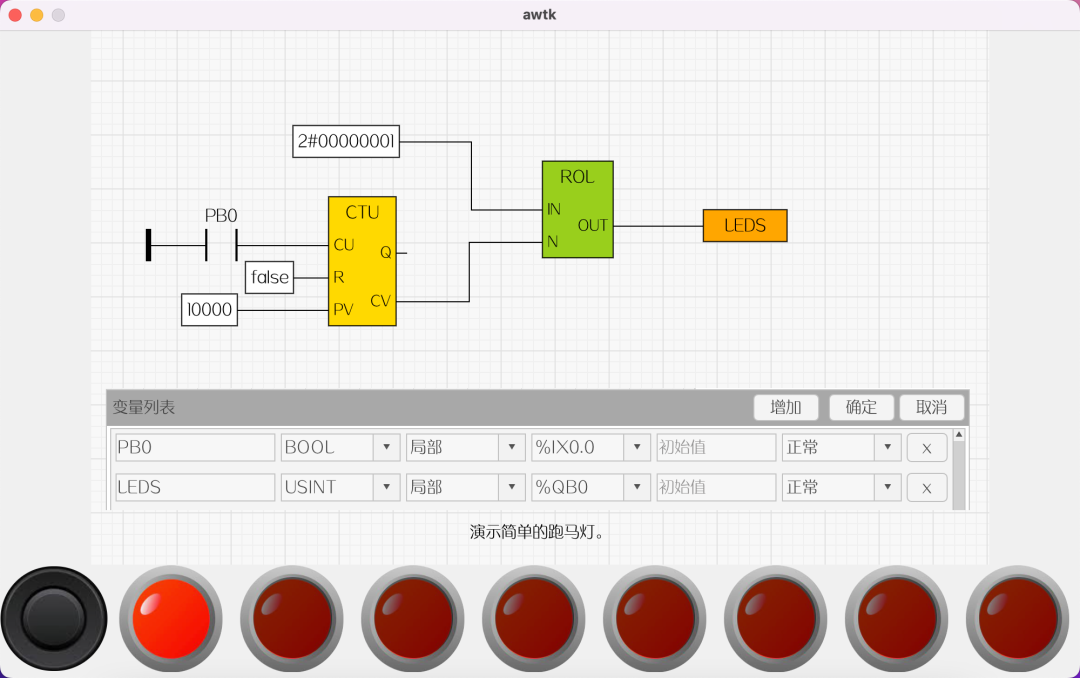

程序界面如下所示（为了方便理解，我们把功能块图和变量定义，都放到了界面上）：

运行效果：按钮每按下一次，下一个灯会点亮。

由此可见，在 AWPLC 功能块图的帮助下，我们不要写 C 代码或脚本，即可完成应用程序的开发。AWPLC 用低代码降低了开发的门槛，提高了开发的效率。AWPLC 等您来玩！

AWPLC 目前还处于开发阶段的早期，写这个系列文章的目的，除了用来验证目前所做的工作外，还希望得到大家的指点和反馈。
