瑞萨G2UL工业核心板内存测试,您想了解的内容全都

1.测试对象

HD-G2UL-EVM基于HD-G2UL-CORE工业级核心板设计，一路千兆网口、一路CAN-bus、3路TTLUART、LCD、WiFi、CSI摄像头接口等，接口丰富，适用于工业现场应用需求，亦方便用户评估核心板及CPU的性能。

HD-G2UL-CORE系列工业级核心板基于RZ/G2UL微处理器配备Cortex®-A55(1GHz)CPU、16位DDR3L/DDR4接口。此外，这款微处理器还配备有大量接口，如摄像头输入、显示输出、USB2.0和千兆以太网，因此特别适用于入门级工业人机界面(HMI)和具有视频功能的嵌入式设备等应用。

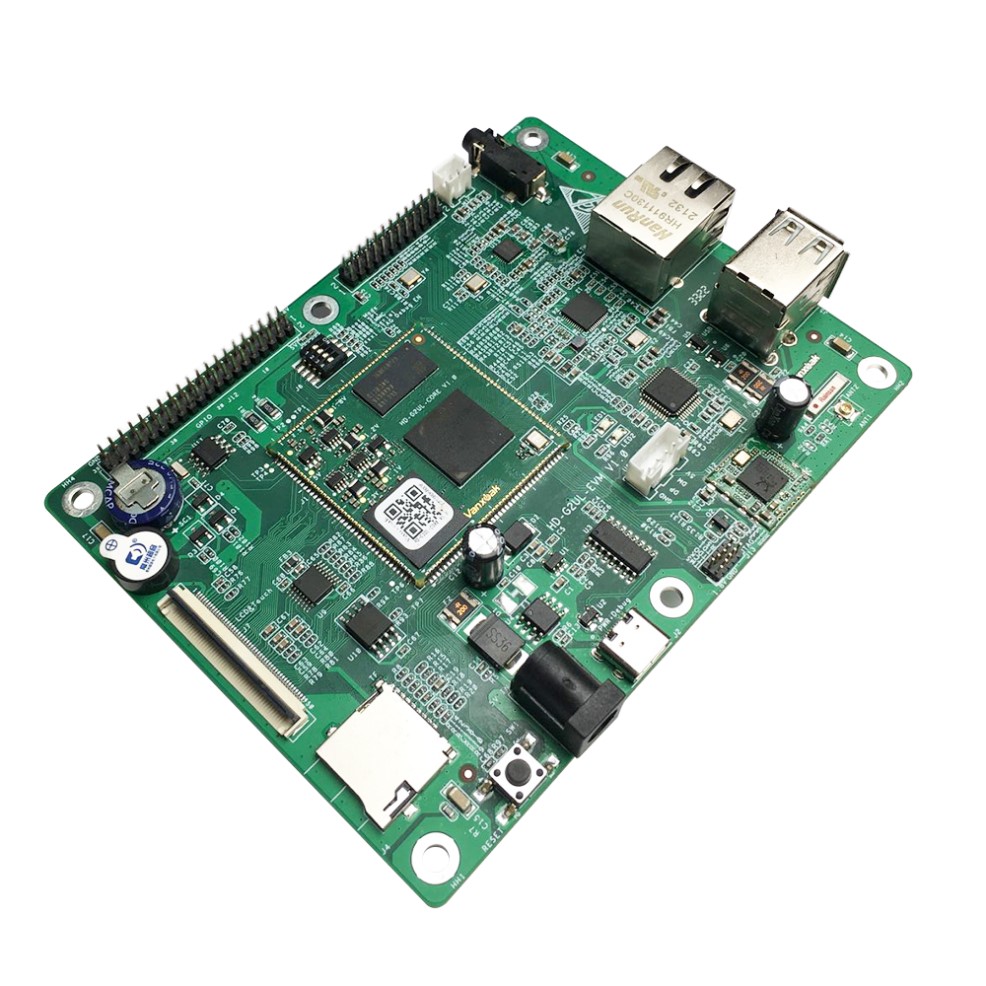

图1.1HD-G2UL-EVM

2.测试目的

武汉万象奥科HD-G2UL-CORE核心板支持512MB/1GBDDR4配置，本文档主要评估测试核心板内存512MB（DDR4）性能（读写速率）。

3.测试结果

被测核心板贴装1颗512MBDDR4芯片，内存拷贝平均带宽为1192.690MiB/s

4.测试原理

4.1mbw内存带宽测试工具

mbw是一个内存带宽测试工具（通常用来评估用户层应用程序进行内存拷贝操作所能达到的带宽），可以测试在内存拷贝memcpy，字符串拷贝dump，内存块拷贝mcblock三种不同方式下的内存拷贝速度。

源码下载：https://github.com/raas/mbw

因只有一个源码文件，直接使用交叉编译器进行编译即可：

arm-none-linux-gnueabi-gcc-ombwmbw.c-static

将编译成功的可执行文件mbw拷贝到G2UL核心板上，并添加可执行权限。

5.测试过程

5.1硬件准备

HD-G2UL-EVM评估板、网线、Type-c数据线、5V电源适配器、电脑主机。

5.2测试指令

正确配置连接核心板，调试终端输入以下命令测试512MBDDR4带宽：

./mbw-q-n1090

参数：

-q:隐藏日志

-n：测试次数

256：测试内存大小（单位：MB）

5.3512MBDDR4内存测试

使用free命令查看内存大小。

执行命令：

./mbw-q-n1090

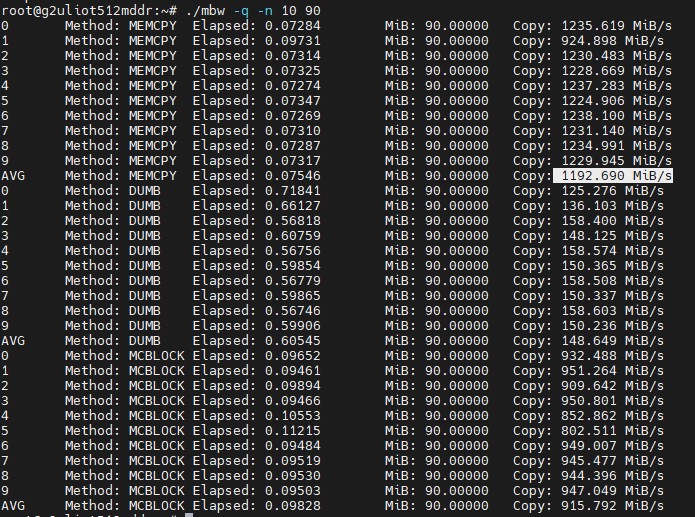

测试结果：
