合宙Air700E新品开发板

合宙Air700E新品开发板

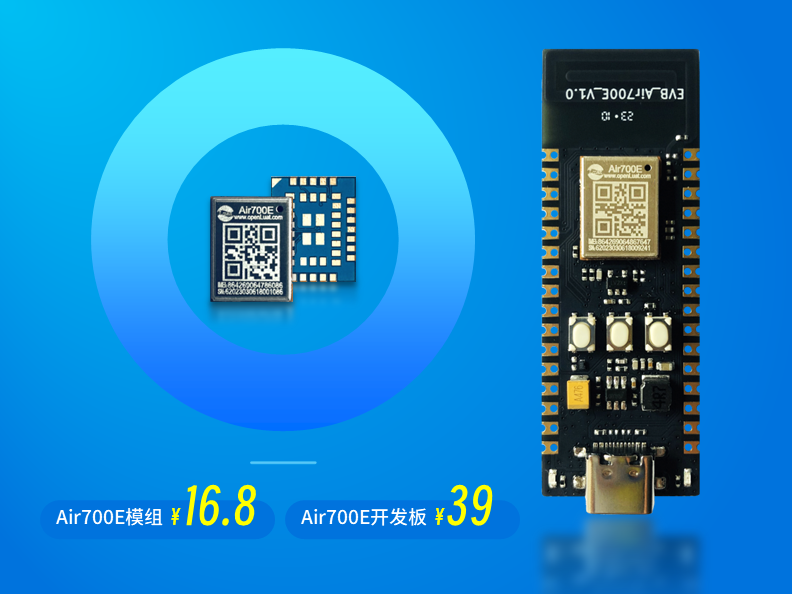

合宙EVB-Air700E开发板基于4G-Cat.1小尺寸Air700E新品模组设计开发，是包含电源、SIM卡、USB、PCB天线等必要功能的最小硬件系统。

工程师朋友可使用EVB-Air700E开发板，便捷地对Air700E模组进行性能评估、功能调试及相关软件开发。

Air700E模组特色

Air700E采用LGA封装，尺寸仅为10.5mm×13.5mm×2.3mm；TDD ONLY支持板载天线，产品一体化设计更为灵活便捷；具有小尺寸、低功耗及高性价比优势。

适用于POS、Tracker、收款音箱、智能表计等行业应用。

注意事项：
只支持中国移动TDD频段，仅支持中国移动SIM卡。TDD由于网络协议原因上行速率相比FDD较低，不适合对上行速率要求较高的场景，比如：IPC。

开发板主要特性

内置PCB天线

一个下载/调试串口，两个通用串口

IO口默认电平 3.3V （1.8V 可调）

支持USB 5V直接供电

支持邮票孔管脚VBAT 4V供电

自弹式Micro SIM卡座

1个电源LED指示灯，1个网络指示灯

标准2.54mm邮票孔，兼容排针

1路数字音频接口I2S输出

3个按键：开机键、下载模式键、复位键

2路ADC输入

1路I2C接口
