9.9包邮的合宙Air32开发板，如何刷DFU？

不得不说，合宙推出的9.9元包邮Air32系列MCU开发板太香了，资源全面升级，使用更畅快！

Air32的日常开发中，烧录固件和升级必须要用串口或者调试器。那么，有没有办法可以用Air32自己给自己烧录和升级呢?——答案是肯定可以，我们可以自己编写BootLoad，通过DFU（Device Firmware Upgrade）模式实现用Air32自带的USB进行升级。

接下来，我们一起看看怎么做吧~

1

基础准备工作

1.1 合宙Air32小蓝板：

合宙推出的BluePill开发板，封装兼容经典STM32F103核心板，资源和工艺全面升级；兼容主流F103开发方式，提供SDK参考。

1.2 合宙Air32小黑板：

合宙经典40PIN黑金工业风沉金板，邮票孔设计；支持UART/SPI/I2C/ADC/ DAC/I2S/CAN等接口。

出厂内置DAPLink固件，可直接作为烧录器。

1.3 USB Type-C线

开发常用的Type-C线即可，缺线的同学可了解合宙10元10根论斤卖的数据线。

1.4 杜邦线

开发者必备的杜邦线，这里不细说。

1.5 Keil开发环境

合宙Air32系列支持Keil开发，参见Air32F103使用手册

1.6 DFU升级工具

2

给BluePill开发板烧录DFU固件

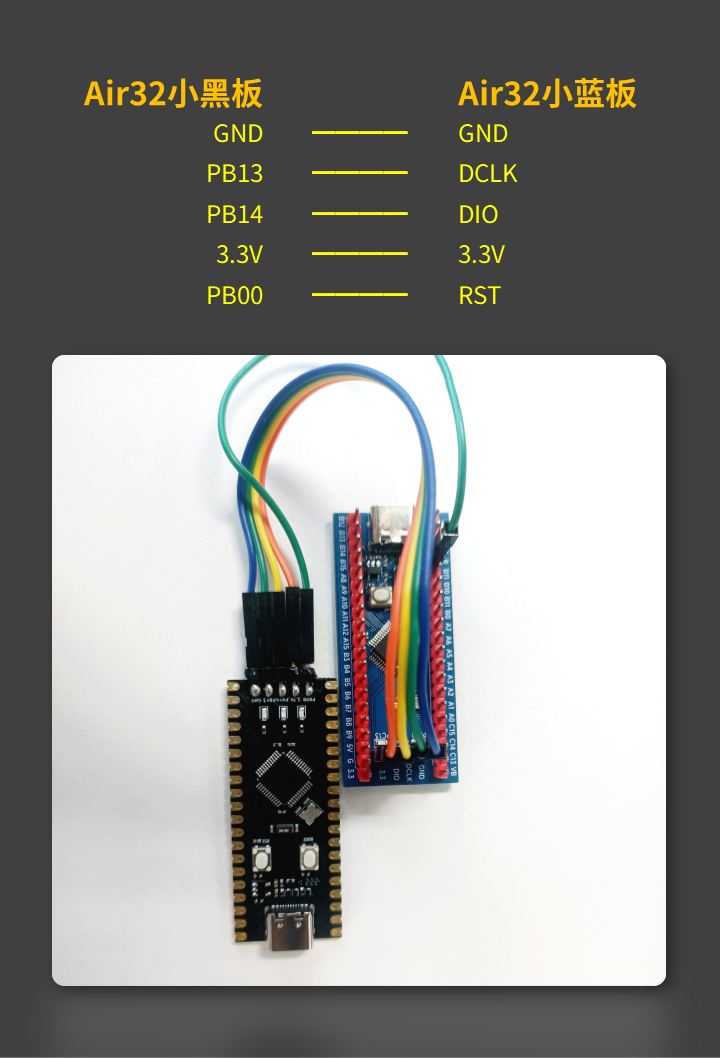

2.1 开发板接线

2.2 烧录DFU固件

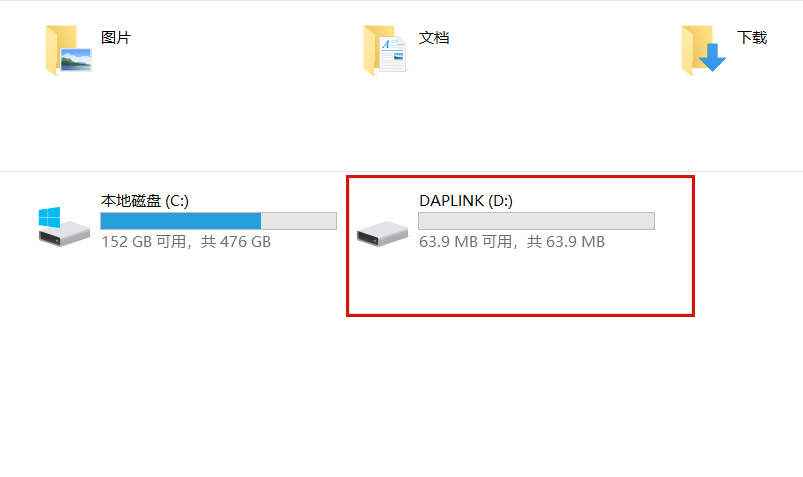

将USB线插入Air32小黑板，会在【我的电脑】虚拟出一个DAPLINK盘，将DFU固件(dapboot.bin)拖入即可。

DFU固件链接：

https://cdn.openluat-luatcommunity.openluat.com/attachment/20230414163518568_dfutools.zip

下载完毕后，点开DAPLINK盘，如果没有FAIL.TXT生成，则表示烧录成功。

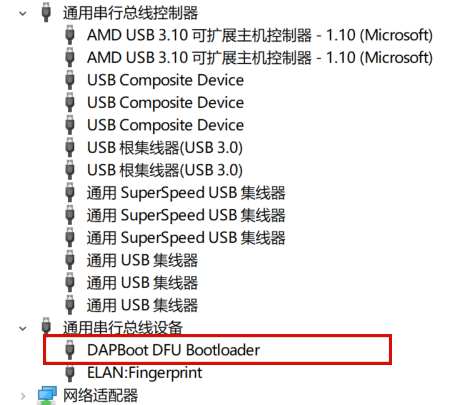

烧录完毕后，把BluePill开发板接到电脑上，如果有DAPBoot DFU Bootloader显示，表示DFU固件烧录成功，此时BluePill开发板就可以通过DFU给自己升级了：

3

BluePill开发板通过DFU给自己升级

3.1选用demo

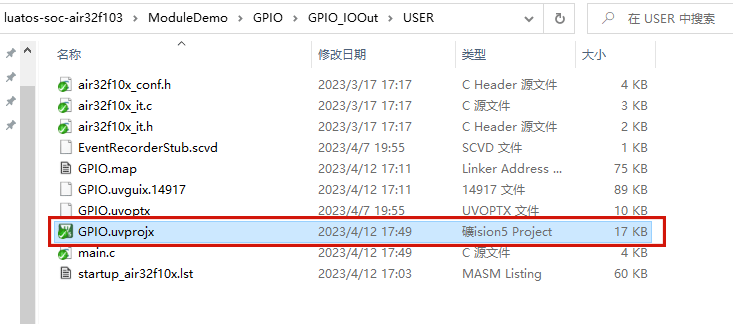

用Keil打开Air32仓库的GPIO_IOOut demo：

3.2设置参数

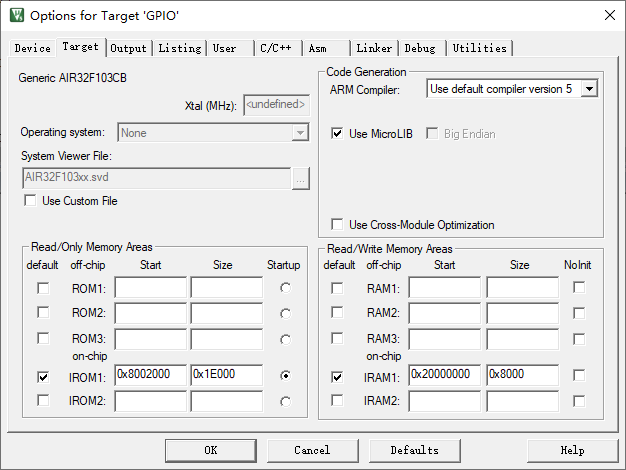

点开target，将IROM1的Start设置为0x8002000，Size设置为0x1E000，点击OK：

3.3生成升级文件

点开USER，选中After Buile/Rebuild一栏的Run #1 ，内容填入fromelf.exe --bin -o "$L@L.bin" "#L"， 点击OK。

此步骤是用于生成升级文件：

3.4 修改代码

BluePill开发板上蓝灯由PC13控制，将原先的代码改为蓝灯闪烁：

intmain(void)

{

RCC_ClocksTypeDefclocks;

Delay_Init(); //延时初始化

UART_Configuration(115200);//默认为串口1，波特率115200

RCC_GetClocksFreq(&clocks);//获取系统时钟频率

PRINTF_LOG("\n");

PRINTF_LOG("SYSCLK: %3.1fMhz, HCLK: %3.1fMhz, PCLK1: %3.1fMhz, PCLK2: %3.1fMhz, ADCCLK: %3.1fMhz\n",

(float)clocks.SYSCLK_Frequency/ 1000000, (float)clocks.HCLK_Frequency/ 1000000,

(float)clocks.PCLK1_Frequency/ 1000000, (float)clocks.PCLK2_Frequency/ 1000000, (float)clocks.ADCCLK_Frequency/ 1000000);

PRINTF_LOG("AIR32F103 GPIO IO Out Tset.\n");

GPIO_Configuration();

while(1)

{

GPIO_SetBits(GPIOC, GPIO_Pin_13);

Delay_Ms(200);

GPIO_ResetBits(GPIOC, GPIO_Pin_13);

Delay_Ms(200);

}

}

voidGPIO_Configuration(void)

{

GPIO_InitTypeDefGPIO_InitStructure;

RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC, ENABLE);//使能GPIOC时钟

GPIO_InitStructure.GPIO_Pin= GPIO_Pin_13;

GPIO_InitStructure.GPIO_Speed= GPIO_Speed_50MHz;//速度50MHz

GPIO_InitStructure.GPIO_Mode= GPIO_Mode_Out_PP; //输出模式

GPIO_Init(GPIOC, &GPIO_InitStructure);//初始化GPIOC.13

}

3.5编译固件

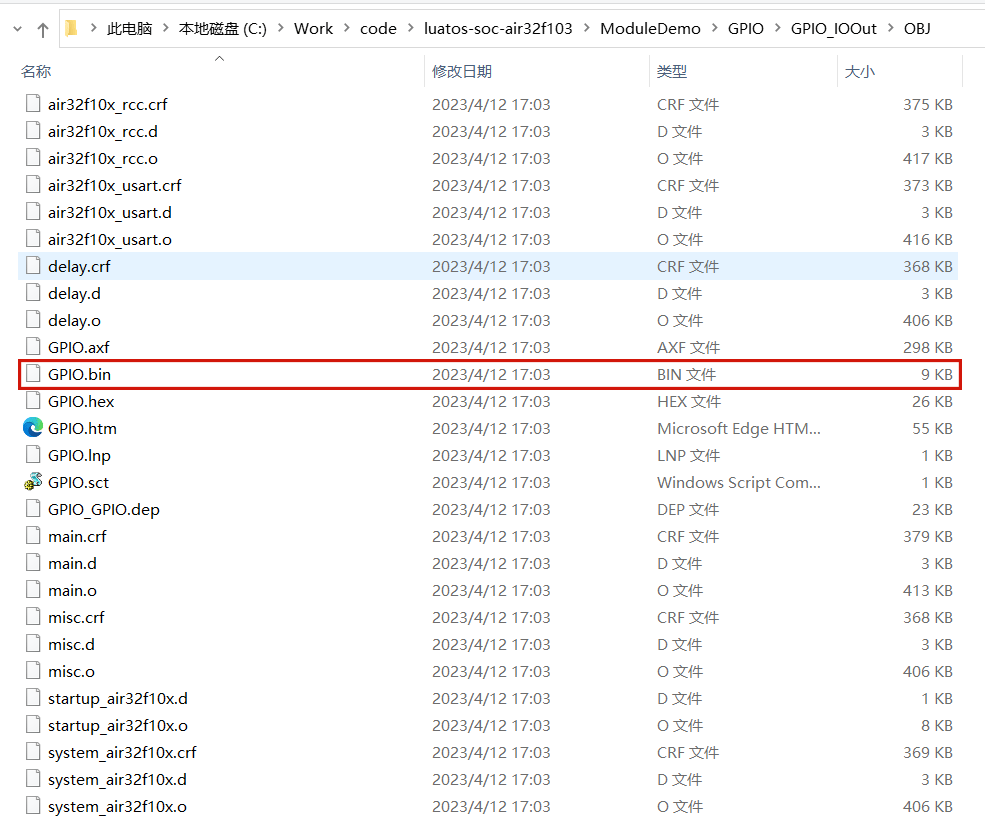

点击编译即可，然后在OBJ目录下找到GPIO.bin，这就是给自己升级的固件：

3.6执行命令

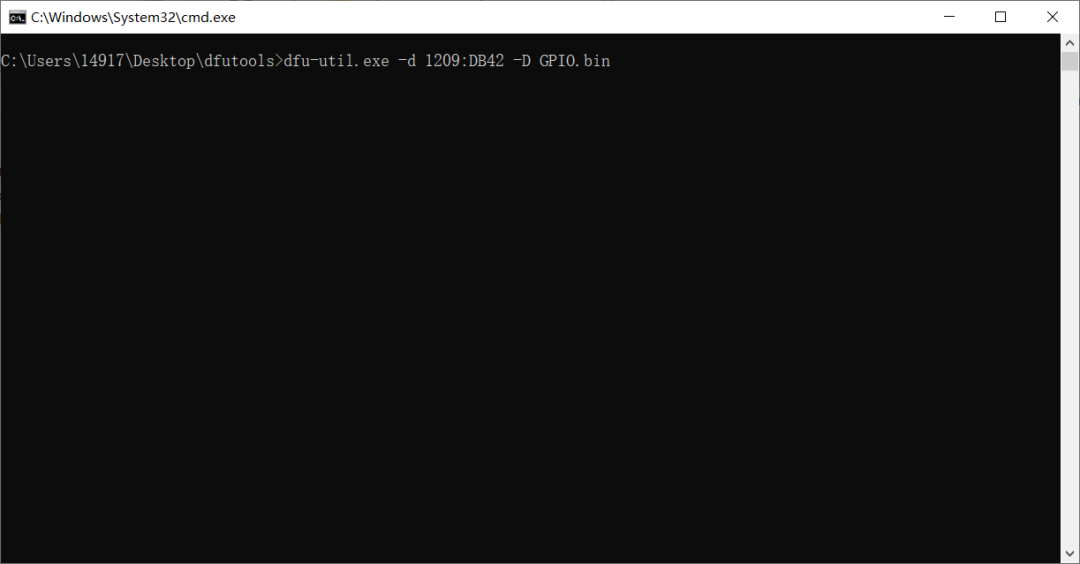

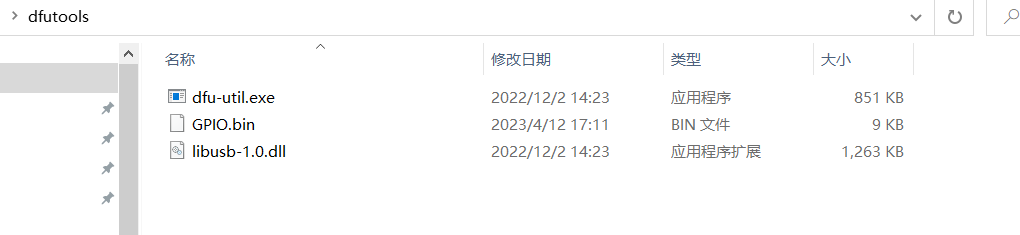

将编译出来的GPIO.bin放在dfutools目录中，通过命令行调用dfu-util.exe即可将闪灯固件下载进开发板：

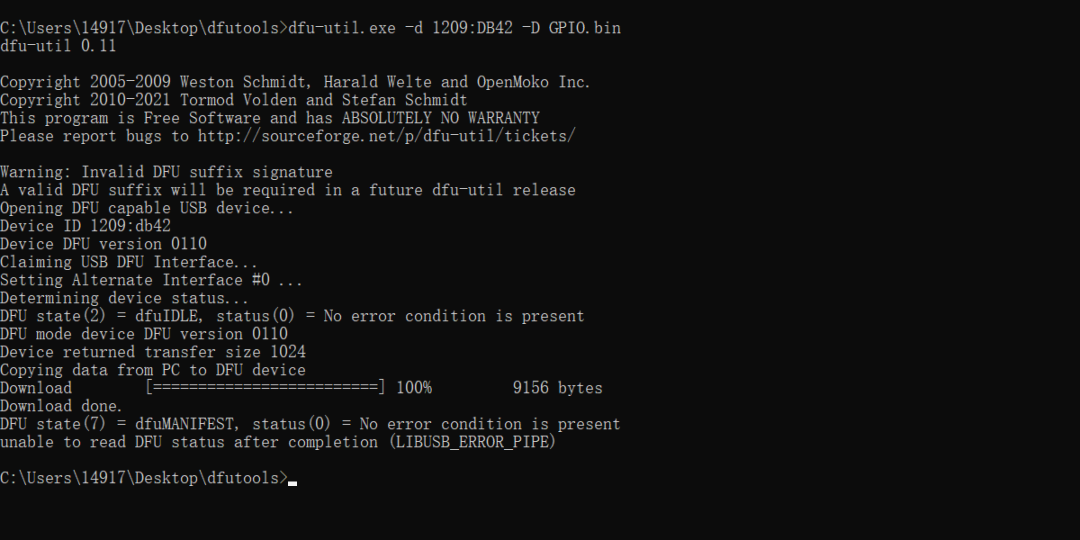

dfu-util.exe -d 1209:DB42 -D GPIO.bin

1209 DB42为设备管理器中DAPBoot DFU Bootloader的VID 与PID：

接下来就可以看到设备蓝灯闪烁啦：

3.7 烧录了DFU固件的开发板，如何进入DFU模式：

如果0x8002000分区后没有代码，则自动进入DFU模式；

将GPIOB - 2, 也就是boot1接到GND上再上电，进入DFU模式。

注意事项：

DFU固件Flash分区为0x8000000 - 0x8002000
