【产品应用】M1126 — 轻松实现4路不同种类视频同

M1126-EV-Board是致远电子精心推出的集工控与评估于一身的评估底板。可选搭配M1126-L LGA系列核心板，提供丰富的外围接口做评估和扩展使用。

产品概述

M1126-EV-Board是致远电子精心推出的集工控与评估于一身的评估底板。该评估底板可选搭配M1126-L LGA系列核心板，根据核心板的选型提供丰富的外围接口做评估和扩展使用，方便灵活。

功能特点

M1126-EV-Board提供的硬件功能部件如下：

• 1 路音频/录音接口(核心板PMIC RK809-2 集成音频Codec，内置1.3W@8ohm功放)；
• 2 组MIPI-CSI2摄像头接口：支持VC(victural channel)，1,2,4lane可配，每个lane最大速率为2.5Gbps;
• 内置一个1400万的ISP 2.0 with HDRx3(3帧HDR，Line-based/Frame-based/DCG)；
• 支持同时4路1080p@30fps（或者2路2K(2688x1520)@30pfs）摄像头信号输入；
• 1 路MIPI DSI高清显示屏接口：4lane，每lane最大速率为1Gbps，最大支持1920x1080@60fps显示输出；
• 1 路10/100/1000M以太网接口:支持RGMII/RMII接口；
• 最大支持2路USB接口：1 路USB 2.0 Host接口，1 路USB 2.0 OTG接口；
• 1 路TF卡接口；
• 1 路矩阵麦克风接口：4通道PDM/I2S接口；
• 1 路IO扩展接口：可扩展GPS、RS485接口；
• 多路GPIO（评估底板上已经分配到各个功能模块上）；
• 最大支持 6 路UART：最大支持4Mbps波特率，其中UART0带硬件流控（含1路调试串口，评估底板默认使用2路，具体请查询管脚分配表）；
• 最大支持 2 路SPI；
• 最大支持 3 路I2C；
• 6 路模拟采集ADC接口：1.8V电平，最大10bit/1Msps采样率；
• 3.3V/5V/VIN电源；

MiniPCIE-1本地无线模块接口：

1. WIFI：PCIE-CM256模块；

2. LoRa：PCIE-MP1278模块；

3. GPRS：PCIE-SIM800G模块；

4. 3G/4G：移远EC20CE模块。

 产品应用——摄像头应用Demo

M1126-EV-Board使用致远电子的摄像头应用Demo可实现同时演示不同种类的视频输入。

Demo目前已支持如表1所列功能演示，参数可根据需要自行修改配置文件。表1摄像头Demo支持功能列表

Demo最大支持 4 路摄像头同时演示。

Demo持同时演示不同种类的视频输入，支持通过运行配置文件 system_configs.ini.rk1126分别进行单独配置。MIPI CAM摄像头、MIPI camera-demo-6188摄像头以及视频文件输入同时运行效果如图1。

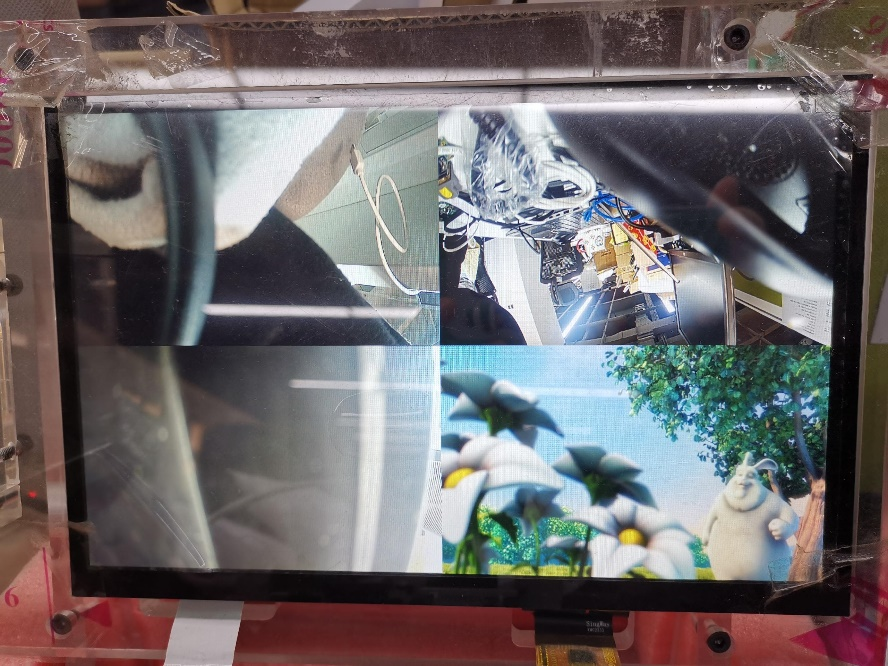

图1 四路同时演示效果

应用细则请查看：致远电子官网->产品->边缘计算->核心板->A7->M1126->开发文档->应用笔记->摄像头应用Demo使用手册。
