如何让自动化领域的串口设备具备联网能力？本文将基于EsDA平台，带你开发一个串口转TCP服务器业务，快速实现串口联网功能。

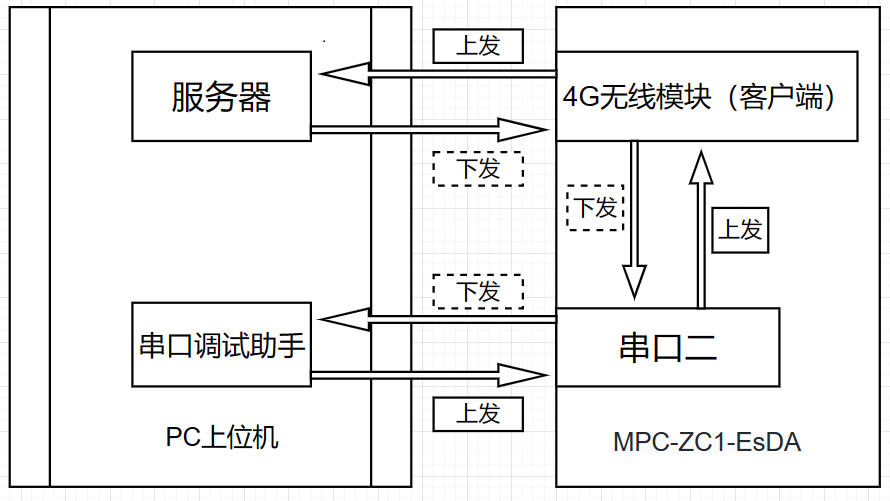

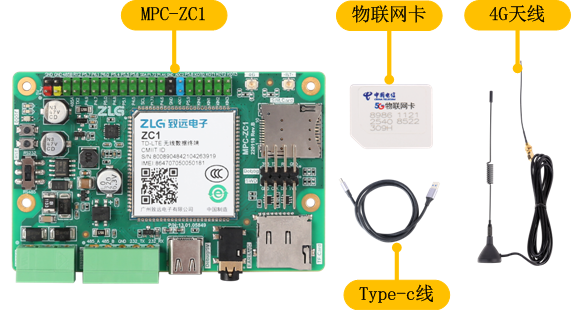

引言随着时代的发展，数据上云等需求越来越普遍。设备如何快速实现上云功能，成了用户普遍的需求之一。本章将带大家快速实现如何将MPC-ZC1开发板的串口数据，快速传输至TCP服务器，实现上报与下发功能，工作框架如下。本文基于MPC-ZC1开发板，使用我司test.zlgcloud.com测试服务器，进行演示。开发板通过4G无线模块与服务器建立TCP连接，使用USB转TTL设备将MPC-ZC1串口2与PC上位机串口调试助手建立通信。实验通过PC上位机串口调试助手发送数据至串口，串口接收数据并透传至TCP客户端，TCP客户端将数据上报至服务器。 软硬件资源硬件需求：MPC-ZC1开发板、物联网卡、4G天线、杜邦线若干、USB转TTL设备。软件需求：串口调试助手sscom。 前期准备1. 硬件连接

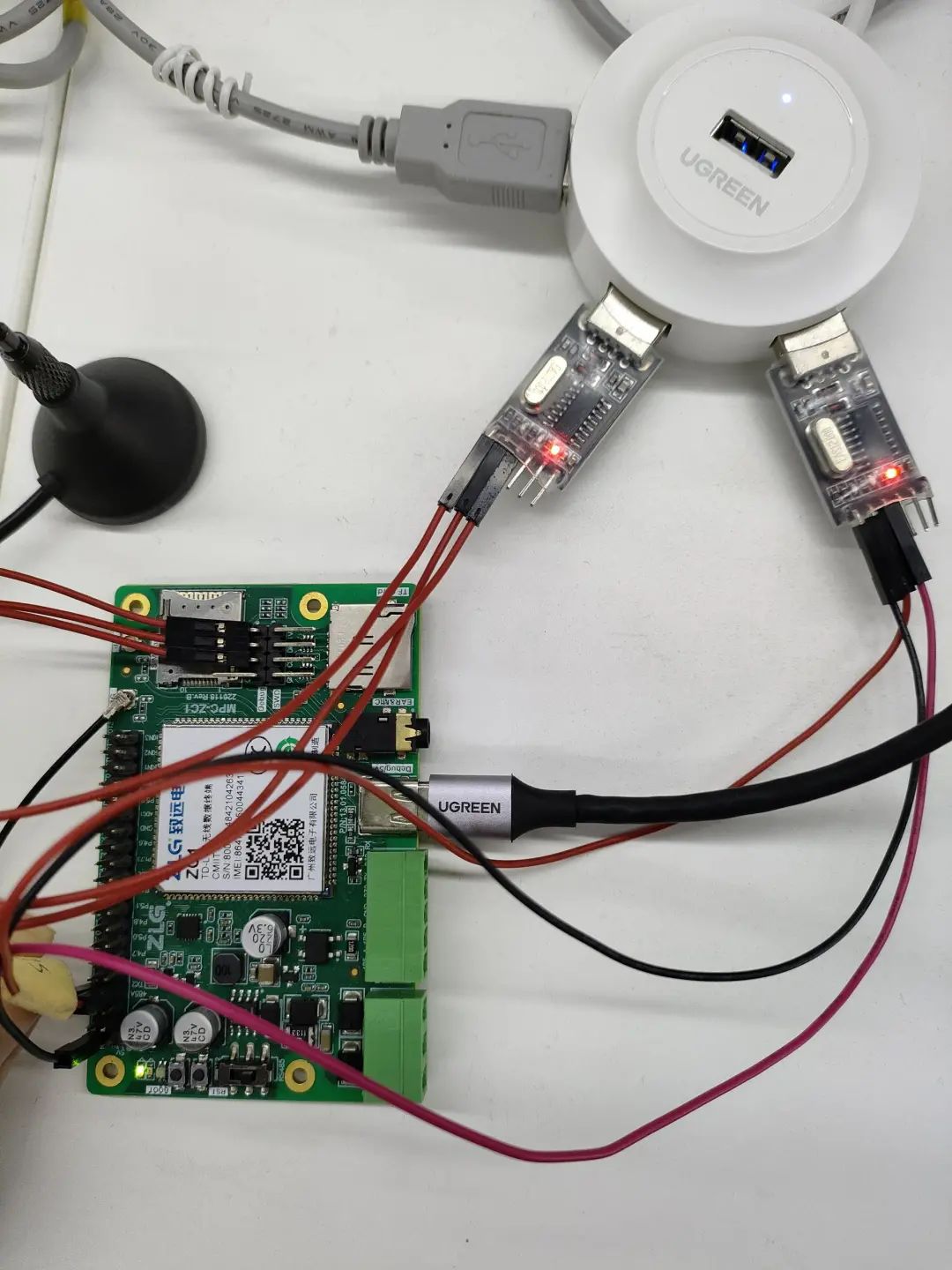

将天线接到开发板对应接口，插入物联网卡，USB转TTL设备连接相应串口2引脚，并插入电脑USB接口，硬件连接图如下。

2. 串口调试助手

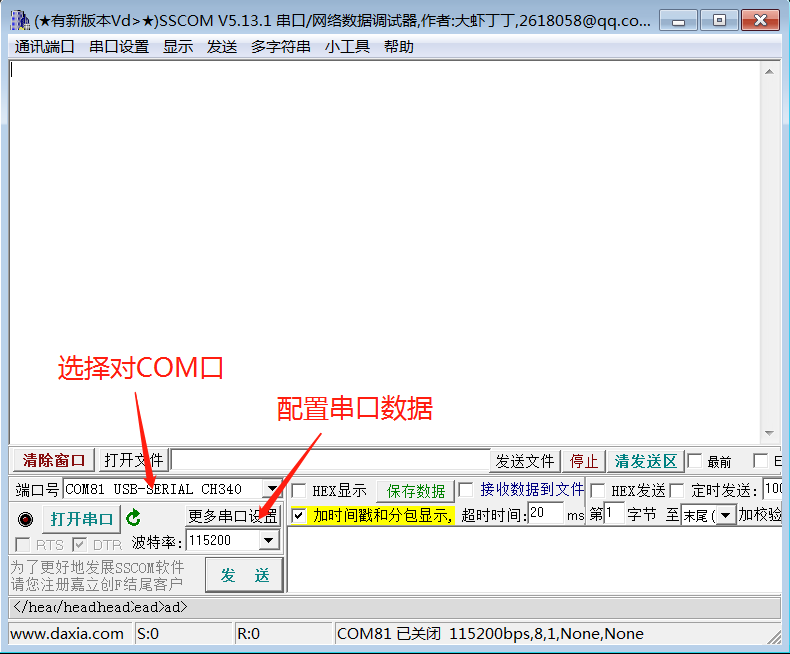

首先，我们需要对串口进行配置，配置参数为波特率为115200、数据位为8位、停止位为1位、不启用校验和流控，具体配置过程如下图。此处的COM口，用户可以打开设备管理器进行查看，配置完成后打开串口。

业务开发1. 绘制流图

本流图分为上报和下发两部分，如下图：

• 上报部分由serial_in_ex节点、fscript节点、push节点组成。serial_in_ex节点负责接收串口数据，fscript节点进行格式转换，push节点将数据推送至tcp_client节点，有tcp_client节点上报至服务器。
• 下发部分由tcp_client节点、fscript节点、serial_out_ex节点组成。tcp_client节点负责创建一个TCP客户端，接收push节点传输的数据上报到tcp服务器，并将tcp服务器下发的数据传输至fscript节点，fscript节点进行格式转换后，将数据传输到serial_out_ex节点。

2.绘制流图

接下来我们需要配置流图节点等相关参数。

2.1 tcp_client节点配置，指定服务器地址和端口信息。

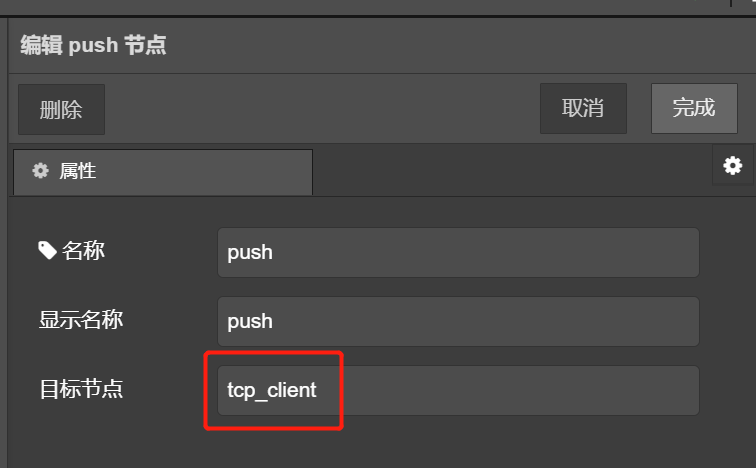

2.2 push节点，将数据推送至tcp_client节点。

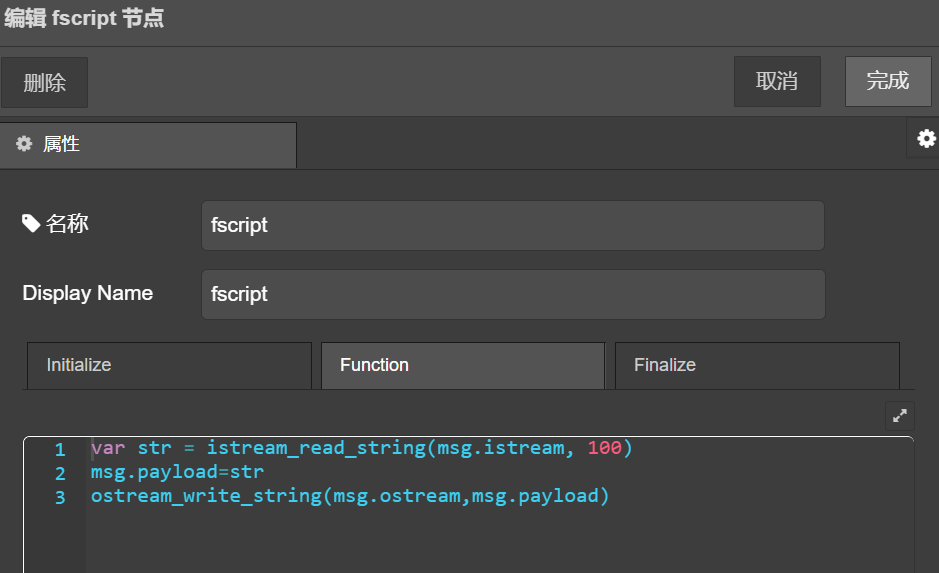

2.3 fscript节点，进行数据格式转换。

两个fscript节点配置相同，代码如下：

var str = istream_read_string(msg.istream, 100)

msg.payload=str

ostream_write_string(msg.ostream,msg.payload)

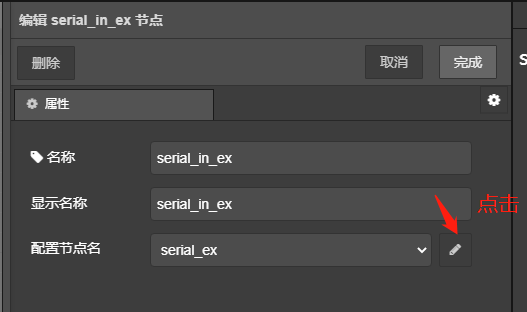

2.4 serial_in_ex节点

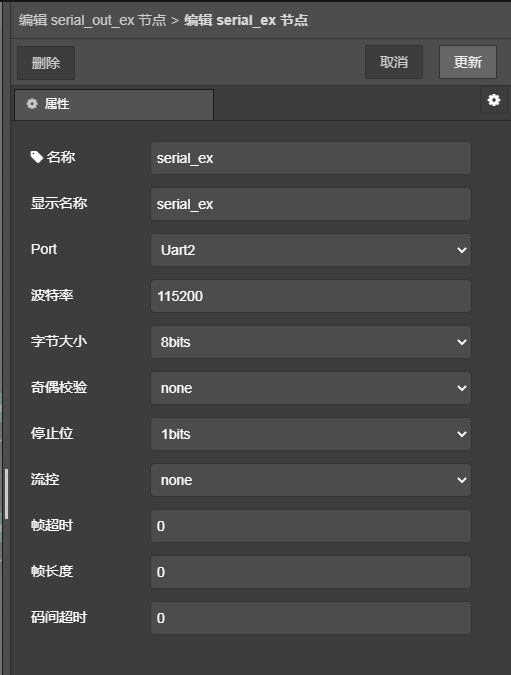

2.5serial_out_ex节点

 流图下载

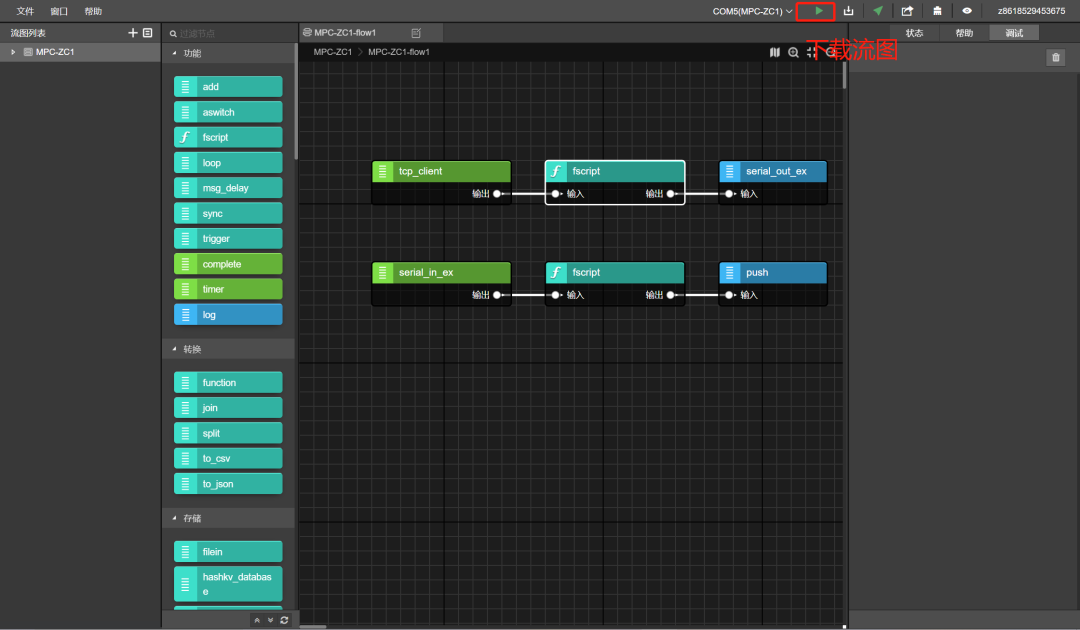

节点配置完成后，确保硬件连接正确，将流图下载到开发板，如下图。

 实验现象

本实验使用的测试服务器功能是将接收到的数据回发给客户端，所以实验现象如下图，串口发送什么数据，就接收什么数据。
