超详细!工业级RK3568核心板性能测试与压力测试记

1.测试对象

HD-RK3568-IOT底板是基于HD-RK3568-CORE工业级核心板设计的，具有双网口、双CAN、5路串口等丰富接口，适用于工业现场应用需求，方便用户评估核心板及CPU性能，可用于工业自动化控制、人机界面、医疗分析器、电力等多种行业应用。HD-RK3568-CORE系列核心板使用RockchipRK3568系列Quad-coreARMCortex-A55处理器开发，该处理器集成了最新的高性能CPU、GPU，以及USB2.0、USB3.0千兆以太网、CAN-BUS、HDMI、LVDS等接口。

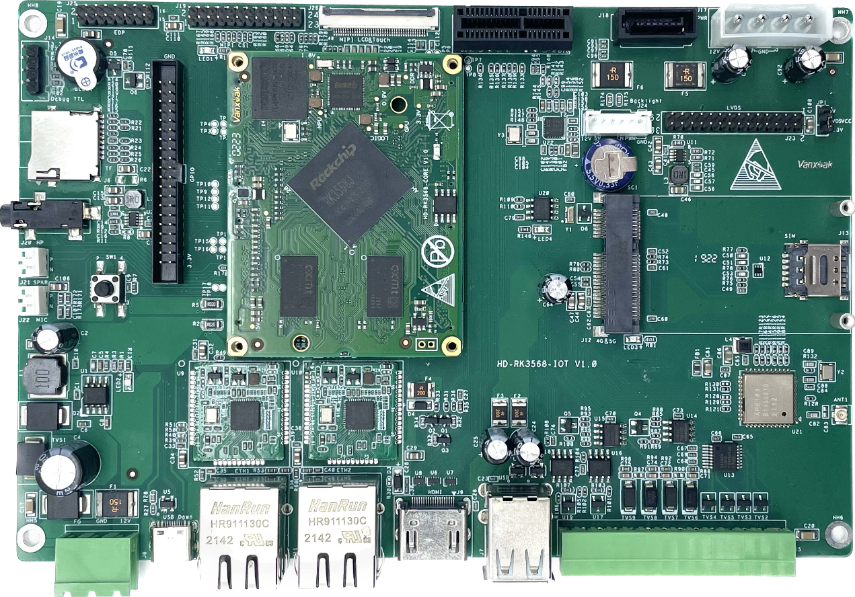

图1.1HD-RK3568-IOT

2.测试目的

MPU是一种常见的处理器，被广泛应用于嵌入式系统中，如智能手机、平板电脑、汽车电子、工业自动化、智能家居等。为了评估MPU的性能和稳定性，需要进行压力测试，以模拟各种场景和负载，如高并发访问、大量数据处理、频繁的IO操作等。通过压力测试，可以发现MPU在极限负载下的表现，提供性能数据和反馈，以改进系统设计、优化代码和测试策略，提高MPU的性能和稳定性，确保系统在各种情况下高效运行。

2.1测试结果

经过超过72小时的MPU压力测试，其中主要针对CPU、GPU负载达到50%以上的情况进行测试，根据章节3.5测试结果显示，在持续高强度负载下测试72小时以上，系统整体表现稳定，无明显卡顿或崩溃现象，CPU、GPU负载水平均能够保持在稳定的水平。测试结果表明，系统能够在长时间高负载的工作环境下保持可靠性和稳定性，具有较高的抗压能力。

3.测试原理

3.1.1CPU负载

使用C语言编写模拟CPU压力测试程序，通过命令行参数指定CPU的负载率，并在一定的时间跨度内持续运行，以模拟CPU的高负载状态。程序通过使用循环和休眠来控制CPU的负载率，并在循环中通过获取当前时间戳来计算CPU的使用时间和空闲时间。程序会一直持续运行，直到手动终止。其评估板运行CPU压力测试程序后如所示。

图3.1演示程序

该程序需要在空闲的机器上运行才能精确的获取到设置的CPU负载率，如果有其他占用CPU的进程在运行则实际的利用率会比设定值要高，所以与实际设置的CPU负载率存在一定的误差。

3.1.2GPU/VPU负载

通过死循环脚本不断播放格式为.mp4的视频。

图3.2GPU负载

3.2硬件准备

HD-RK3568-IOT底板、HD-RK3568-COREV1.1核心板（2GB+8GB）、网线、Type-c数据线、12V电源适配器、UART模块、支持HDMI显示屏、电脑主机。

3.3测试环境

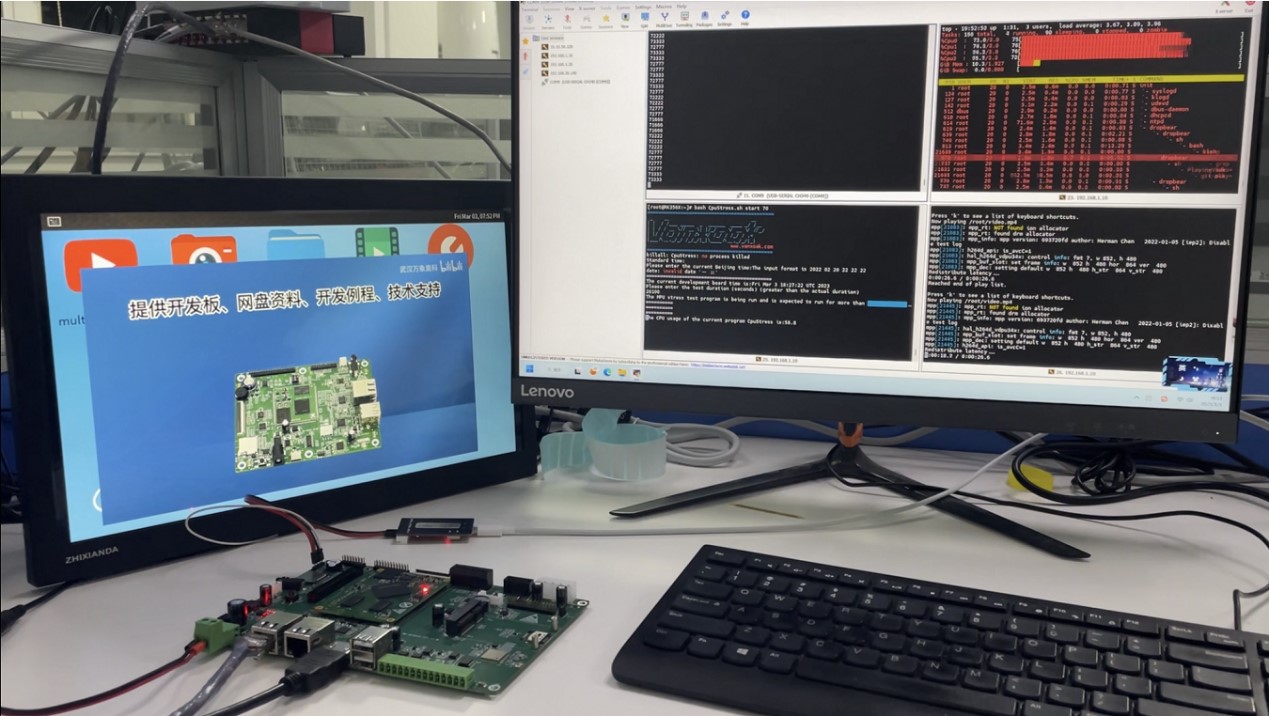

图3.3测试环境

3.4开始MPU负载测试

根据测试目的，运行测试程序，将CPU负载率设置为70%，使用开发板HMDI接口外接屏幕播放视频并持续运行72小时以上。

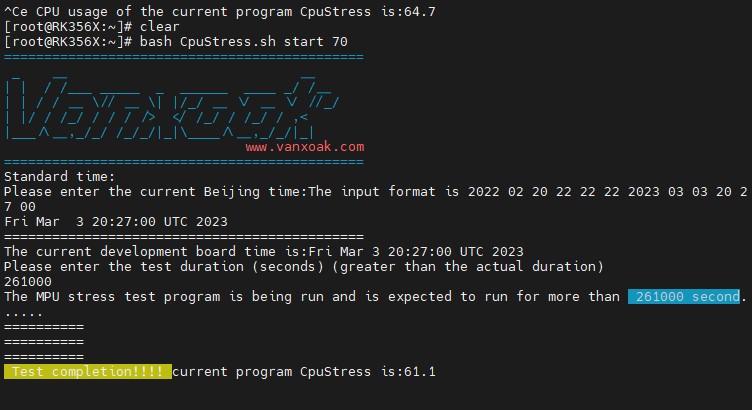

图3.4执行CPU测试脚本

如图3.4所示，运行CpuStress程序并设置负载率为70%，运行后先检测是否存在CpuStress进程，若有则杀掉进程，若无根据用户输入时间校准评估板时间，最后输入测试时长（秒）开始MPU负载测试并持续显示当前CPU负载率在屏幕，若达到测试时长则自动结束测试。

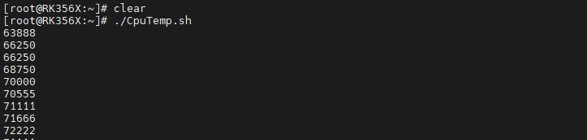

图3.5CPU温度

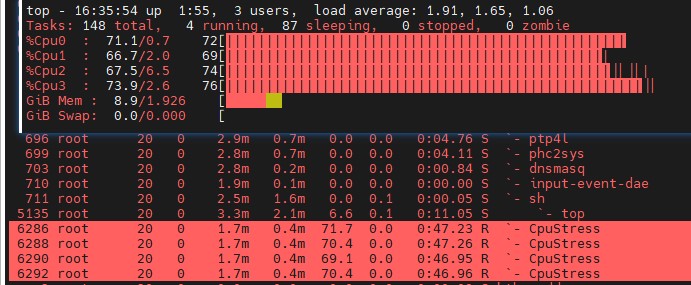

图3.6CPU占用率

图3.7执行视频播放脚本

图3.8视频播放 

3.5结束MPU负载测试

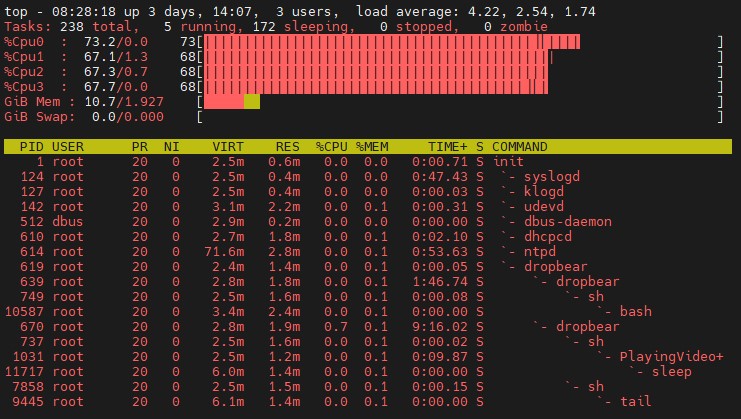

图3.9CPU占用率

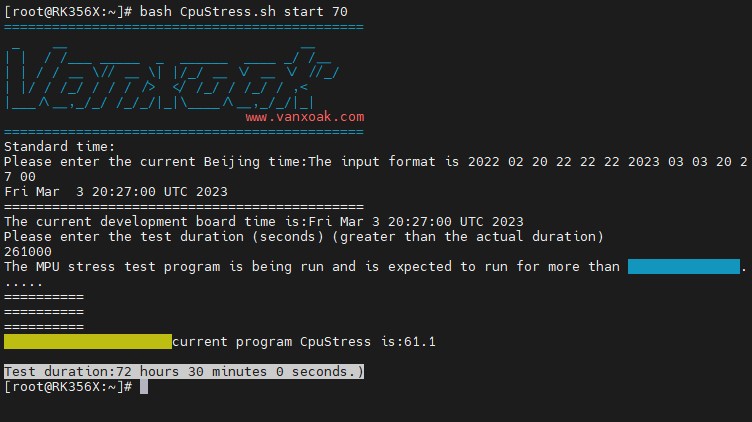

图3.10测试结果

如图3.10所示，CpuStress程序在运行了72小时30分钟后结束运行，并显示测试完成，在此测试期间，持续高强度负载下，系统整体表现稳定，无明显卡顿或崩溃现象，CPU、GPU、VPU负载水平均能够保持在稳定的水平。测试结果表明，系统能够在长时间高负载的工作环境下保持可靠性和稳定性，具有较高的抗压能力。

图3.11视频播放

4.关于HD-RK3568-IOT

4.1硬件参数

HD-RK3568-IOT板载的外设功能：

集成2路10M/100M/1000M自适应以太网接口

集成Wi-Fi

集成2路RS-232接口

集成2路RS-485接口

集成2路CAN-bus接口

集成2路USBHost

集成1路USB扩展4G模块接口（集成SIM卡接口）

集成1路USB扩展5G模块接口（集成SIM卡接口）

支持1路TF卡接口

支持液晶显示接口（RGB信号）

支持4线电阻触摸屏与电容屏接口

1路MIPIDSI接口

1路摄像头接口（MIPICSI）

音频（耳机、MiC、SPK）

支持实时时钟与后备电池

支持蜂鸣器与板载LED

支持GPIO

1路TTL调试串口

直流+12V电源供电（宽压9~36V）

HD-RK3568-CORE核心板硬件资源参数：

注：受限于主板的尺寸与接口布局，核心板部分资源在IoT底板上以插针方式引出。
