G2L千兆网性能测试

1. 测试目的

通过长时间运行iperf3测试，可以测试评估板在高负载和长时间使用下的表现，并帮助开发人员发现潜在的网络问题和性能瓶颈。此外，iperf3测试还可以帮助开发人员优化网络性能，提高网络系统的吞吐量和稳定性，从而提升系统的可靠性和性能。

2. 测试结果

HD-G2L-IOT基于HD-G2L-CORE V2.0工业级核心板设计，支持双路10M/100M/1000M自适应以太网接口，经过实际测试12小时，双路自适应以太网接口最大传输速率基本达到了1000Mbps，说明该开发板可以在长时间运行下提供高速数据传输和流畅的网络连接，从而为物联网应用的开发提供了稳定可靠的网络支持。

3.测试工具

3.1 iperf3

Iperf3是一款基于TCP/IP和UDP/IP的网络性能测试工具，可以用来测量网络带宽和网络质量，提供网络延迟抖动、数据包丢失率、最大传输单元等统计信息。长时间运行iperf3测试可以检测网络连接的稳定性和性能表现，并帮助开发人员确定网络系统中的瓶颈和故障。

常用参数：

-s：启动iperf3服务器端程序。

-c:用于指定iperf3客户端连接的目标服务器，如-c192.168.0.1。

-p:用于指定iperf3服务器端和客户端之间的通信端口，默认为5201。

-u:指定UDP协议进行测试，如果不指定则默认使用TCP协议。

-t:用于指定iperf3测试的时间长度，以秒为单位，默认为10秒。

-i:用于指定iperf3测试结果输出的时间间隔，以秒为单位，默认为1秒。

-b:用于指定iperf3测试的带宽，以bits/s为单位，默认为1Gbps

3.1.1 移植iperf3到评估板

由于HD-G2L-IOT评估板默认集成iperf3工具，无需进行移植和安装。

3.1.2 用户主机ubuntu或window下安装iperf3

ubuntu系统可执行apt命令进行安装：

sudoapt-getinstalliperf3

Windows系统可在iperf官网下载：

https://iperf.fr/iperf-download.php#windows

本文示例主机为windows系统。

2.测试TCP吞吐量

2.1 查看主机和评估板IP

1. 查看用户主机和评估板IP

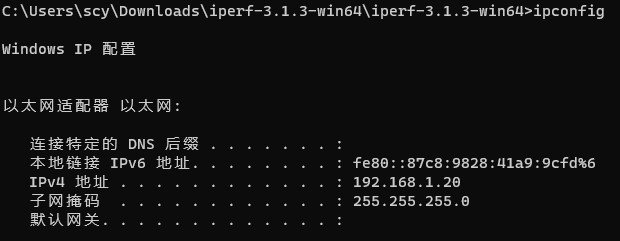

图5.1主机IP地址

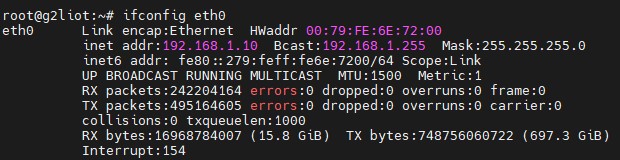

图5.2评估板eth0IP地址

注：需要注意的是，使用iperf工具时需保持PC机与HD-G2L-IOT评估板在同一网段内，目的是为了保证数据包的正确传输和接收。在同一网段内，PC机和HD-RK3568-IOT评估板可以直接进行通信，而不需要经过路由器或者其他设备的转发。这可以降低网络延迟和丢包的可能性，从而提高测试的准确性和可靠性。

2. 用户主机作为服务端

执行指令：

iperf3-s

图5.3服务端

3. 评估板作为客户端

执行指令：

iperf3-c192.168.1.20-i60-t43200

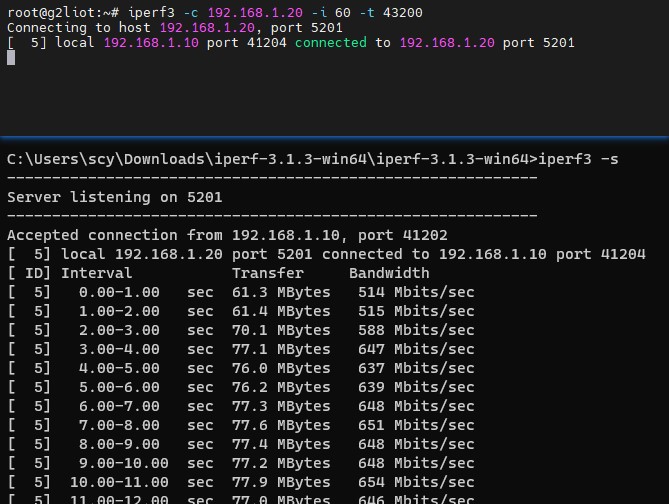

图5.4客户端执行后服务端回显

2.2 测试结果

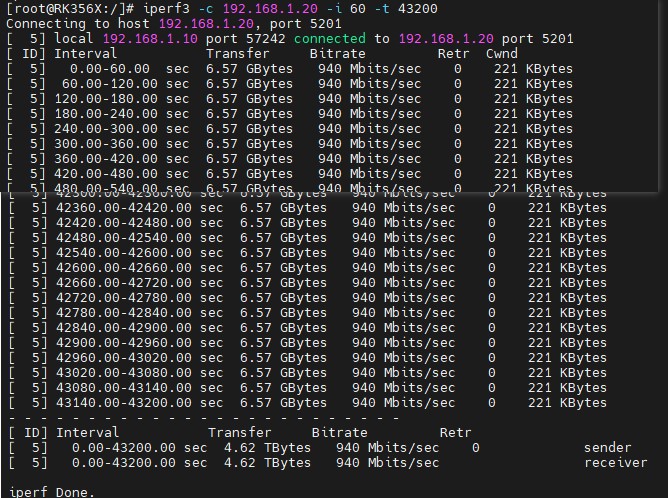

图5.5客户端测试结果

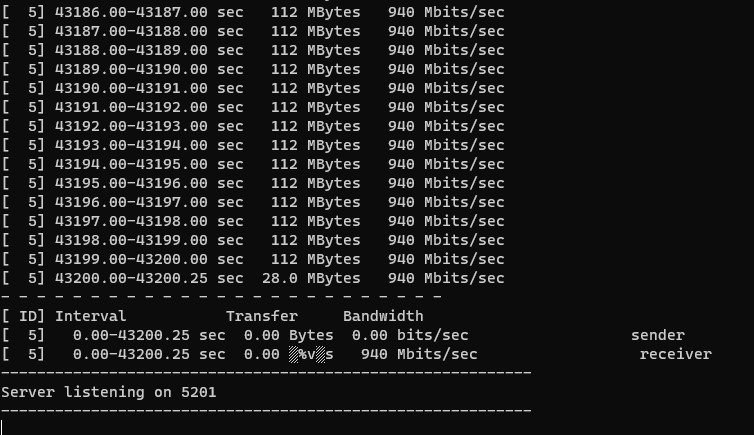

图5.6服务端测试结果

从图5.5客户端测试结果可以看出，iperf3测试时间为43200秒（12小时），每隔60秒传输一次数据，数据量在6.57GB左右，网卡的带宽速率维持在940Mbits/sec，总共传输了4.62TBytes数据量，平均带宽速率为940Mbits/sec。

4.HD-G2L-IOT

4.1 硬件参数

HD-G2L-IOT板载的外设功能：

• 集成1路10M/100M/1000M自适应以太网接口
• 集成Wi-Fi
• 集成3路TTLUART接口
• 集成1路CAN-bus接口
• 集成3路USBHost(2路TypeA、1路白色带扣USB直插插座)
• 支持1路TF卡接口
• 支持液晶显示接口（RGB信号）
• 支持4线电阻触摸屏与电容屏接口
• 1路摄像头接口（MIPICSI）
• 支持音频（耳机、MIC）
• 支持实时时钟与后备电池
• 支持蜂鸣器与板载LED
• 支持GPIO
• 1路TTLUART调试串口
• 直流+5V电源供电

HD-G2L-CORE核心板硬件资源参数：

注：受限于主板的尺寸与接口布局，核心板部分资源在IoT底板上引出。
