国芯思辰|霍尔开关AH710（替代SS2509）在汽车尾门

汽车电动尾门也就是汽车电动后备箱，若要开启/关闭后备箱，只需按一下车里的按钮或者遥控钥匙，后备箱就会自己打开/关闭，为用户开关尾门提供了极大的便利。

电动尾门系统由开关、电动撑杆、控制模块、吸合锁(锁扣)、脚踢传感器等几部分组成；电动撑杆是尾门启闭的动作执行单元，启闭背门的关键零部件，撑杆内部自带电机及霍尔传感器（中科阿尔法AH710），收到开关门指令后，撑杆自动伸缩带动背门启闭。

中科阿尔法AH710是一款高灵敏度、温度稳定的磁敏器件，适合用于汽车应用和工业环境中基于环形磁 场的速度和方向系统，内置2个霍尔效应元件的速度方向传感器系列，每个元件提供一个独立的数字信号输出。该芯片内部包括两个相距1.63毫米的霍尔传感元件，包括霍尔电压发生器、电源电压为3.8至30V的电压调节器、温度补偿电路、小信号放大器、动态偏移消除系统霍尔传感器 、施密特触发器和开漏输出。

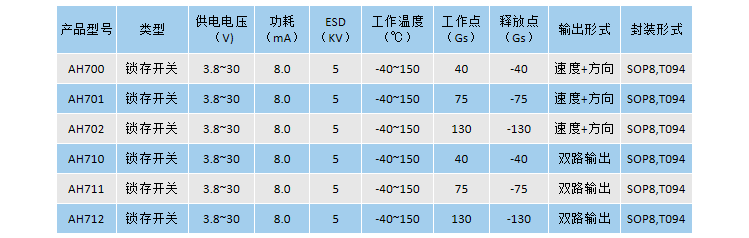

AH710应用特征：

·磁性类型：双极开关；

·霍尔元件间距1.63mm；

·工作电压范围：3.8~30V ，反向电压保护；

·ESD性能可达±5KV；

·工作温度范围：从-40℃~150℃ ；

·灵敏度：BOP=40Gauss，BRP=-40Gaus；

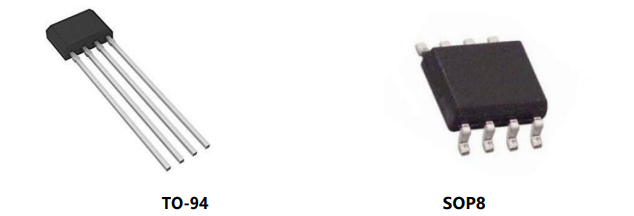

·AH710分为TO-94和SOP8两种封装形式，且符合RoHS标准；

注：如涉及作品版权问题，请联系删除。
