国芯思辰| 电线载波的线驱动器CN6212可兼容THS62

电力线载波通信（PowerLineCarrier,简称PLC）是利用电力线作为通信线路可以减少投资和对线路的维护成本；用电力线作为网络接入方案，可利用已有的电力配电网络进行通信，不需要重新布线，且电力线网络分布广泛，接入方便，多用户能够共享宽带。

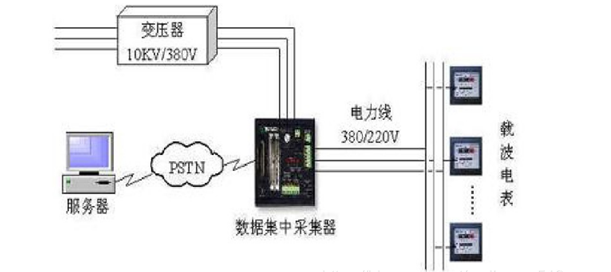

集中抄表系统是以计算机应用、现代数字通信、电力线载波数据传输技术为基础的信息采集处理系统，以下是低压电力线集中抄表方案：

方案中通过服务器与数据集中器通信连接，根据（上位机)软件与集中器的通信协议，由上位机控制集中器的程序，集中器根据计算机指令程序开始工作，集中器的程序命令指挥集中器内的各种电路工作，把应发送和接收的指令通过电力线与个载波表通讯，接受电表计量的各种数据。

线驱动器是电力线载波通信系统中发送端最核心的模块之一，其本质是一个具有强大电流驱动能力的运算放大器，本文推荐芯北科技CN6212电力线载波的线驱动器替换THS6212用于低压电力线集中抄表方案。

芯北科技CN6212应用优势：

1、CN6212内部包含了2个电流反馈型放大器；

2、CN6212具有大信号带宽>20MHz，工作电压为6V至28V；

3、CN6212具有极低的失真，可以确保在电力载波通信频段范围内发送功率谱带外信号符合范，并且具有高达1A的电流输出能力，可以应对强烈的电力载波信道阻抗变化，在重载情况下仍然能保证信号的发送质量。

4、CN6212工作电流可以用外接电阻进行设置，同时可以用数字控制端口按照设定值的1/2、3/4静态电流进行工作，可以根据信道状况通过软件调节，使芯片的驱动性能得到进一步的优化。

5、CN6212工作电压范围可以高达28V。

此外，在电力线集中抄表方案中CN6212内部还集成了过流保护、温度补偿等单元模块，能确保芯片在各种条件下性能稳定可靠，使芯片在电力载波应用中具有优越的性能。
