Cortex-A55核心板的温升实测！

HD-G2UL系列核心板是万象奥科全新发布的极具性价比产品，搭载64位Cortex-A55@1.0GHz处理器，搭配1G内存/8G存储售价仅为148元。本文将针对该系列核心板进行温升实测。

1.测试准备

HDG2UL-IOT开发板，基于HD-G2UL-CORE工业级核心板设计，1路千兆网口、1路CAN-bus、3路TTLUART、LCD、WiFi、CSI摄像头接口等，接口丰富，适用于工业现场应用需求，亦方便用户评估核心板及CPU的性能。

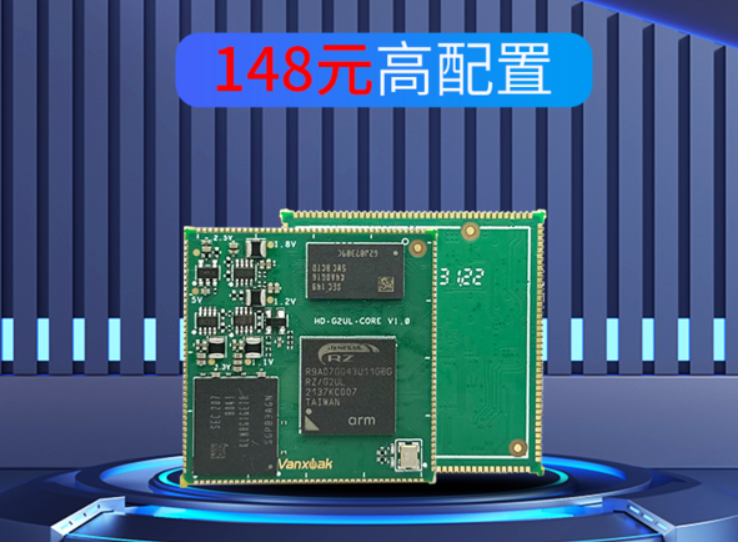

图1HD-G2UL系列核心板

2.测试过程

2.1-40℃低温启动

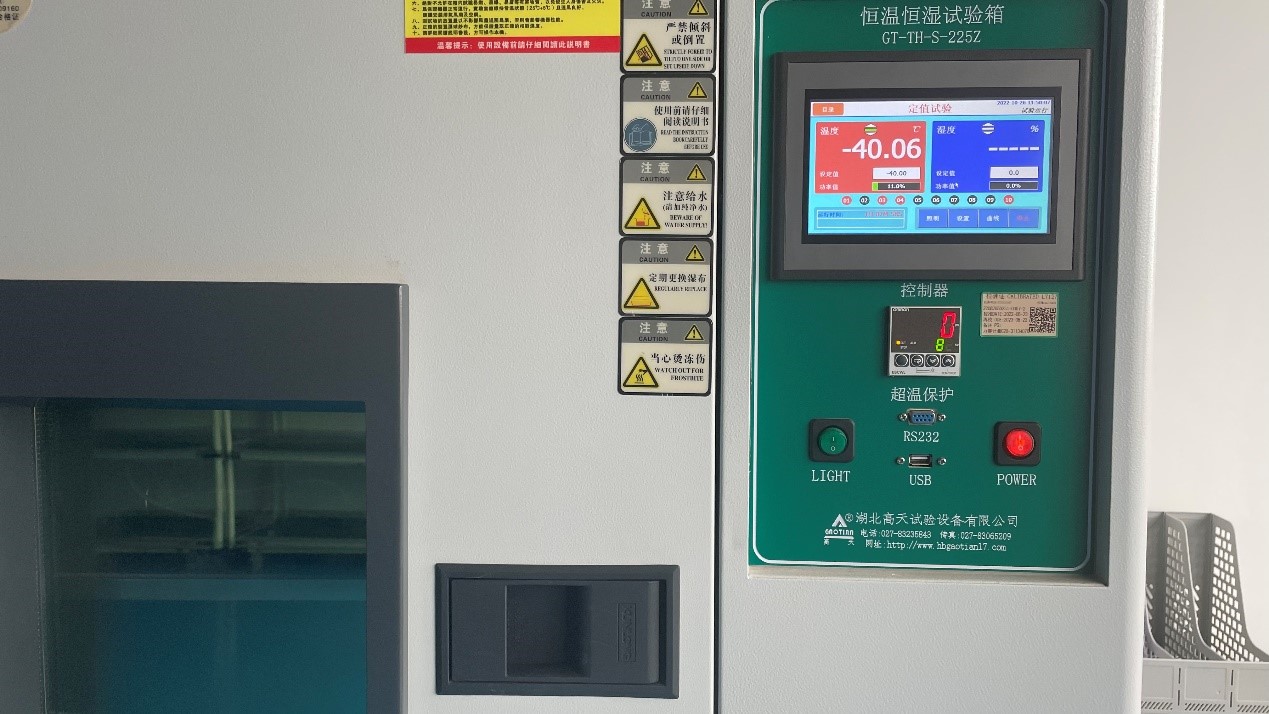

将环境温度设置-40℃，如图5.1所示。被测试样机低温存储2小时，2小时后上电启动。

图5.1

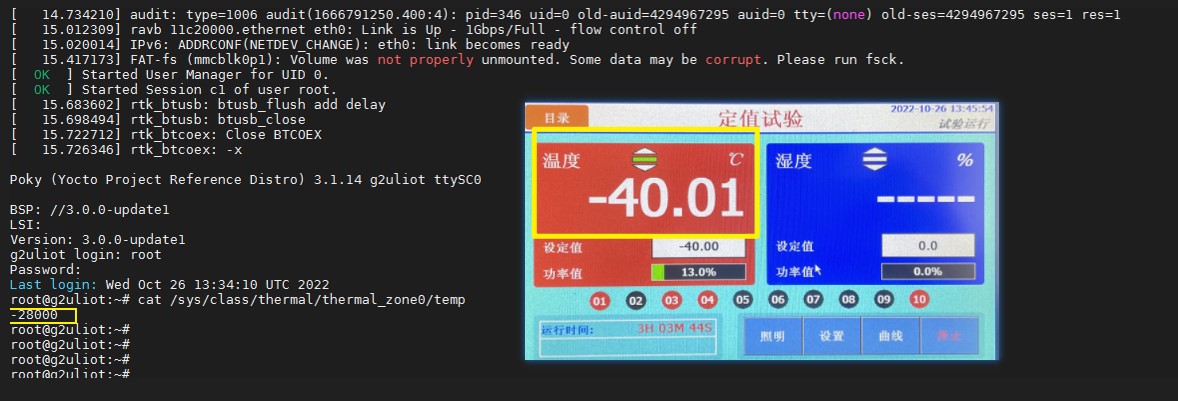

上电后G2UL核心板启动正常。此时环境温度-40℃，CPU温度-28℃，综合温升12℃，如图5.2所示。

图5.2

2.2-20℃低温启动

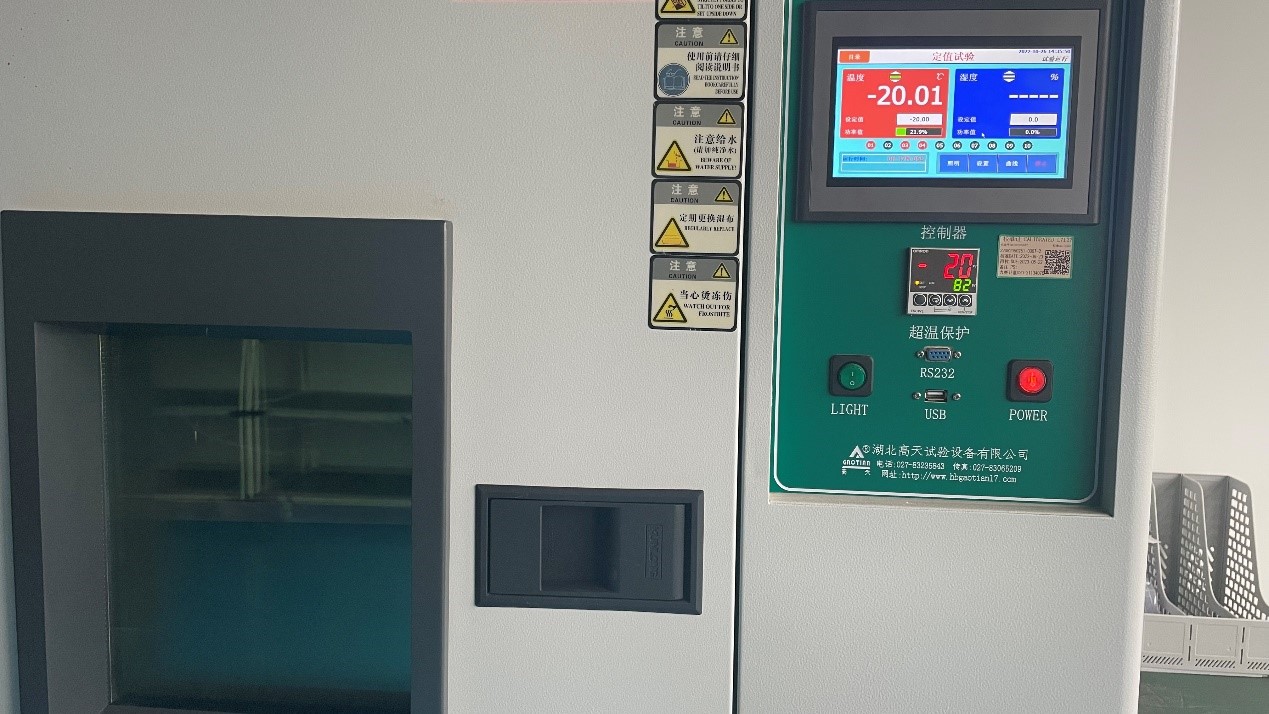

将环境温度设置为-20℃，如图5.3所示，被测试样机低温存储2小时，2小时后上电启动。

图5.3

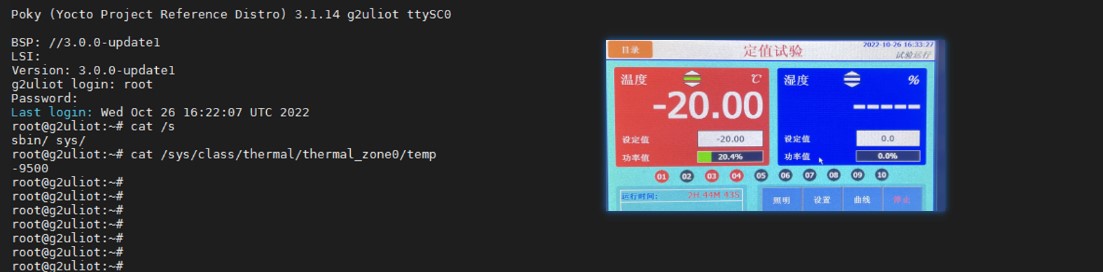

上电后G2UL核心板启动正常。此时环境温度-20℃，CPU温度-9.5℃，综合温升10.5℃，如图5.4所示。

图5.4

2.3+70℃高温CPU满负载测试

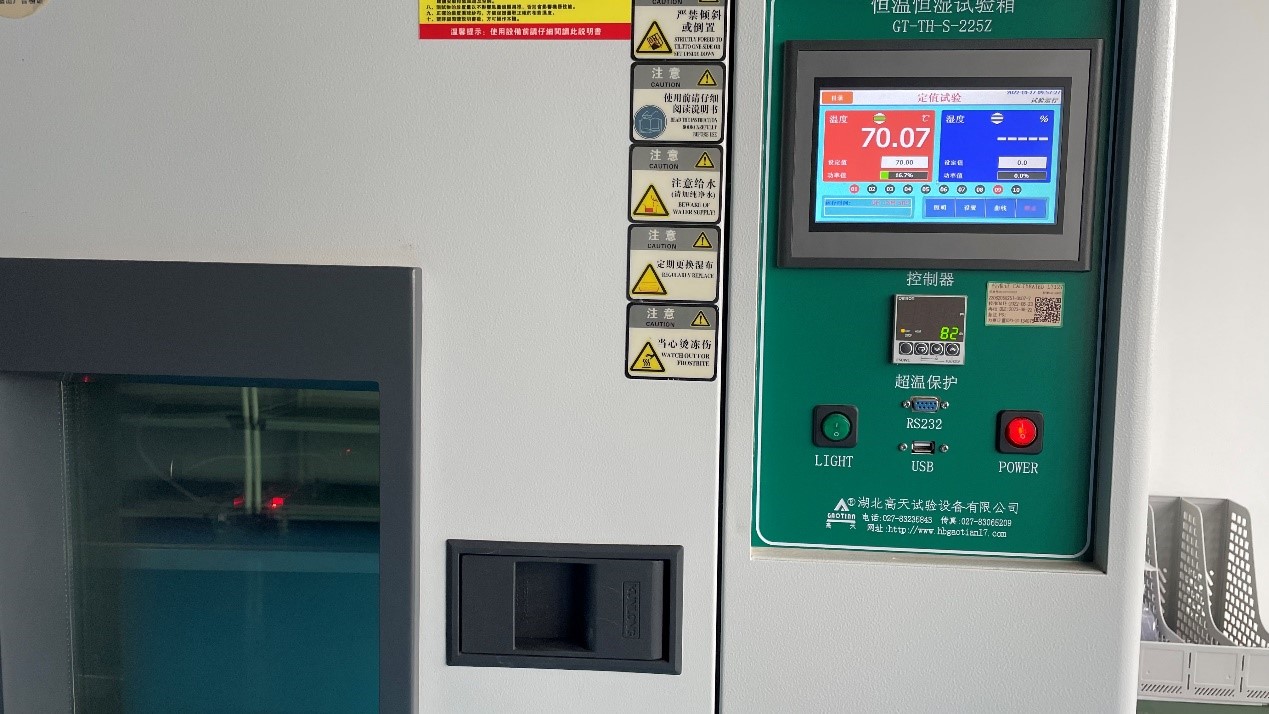

将环境温度设置为+70℃，进行高温测试，测试环境如图5.5所示。

图5.5

2.3.1未加负载

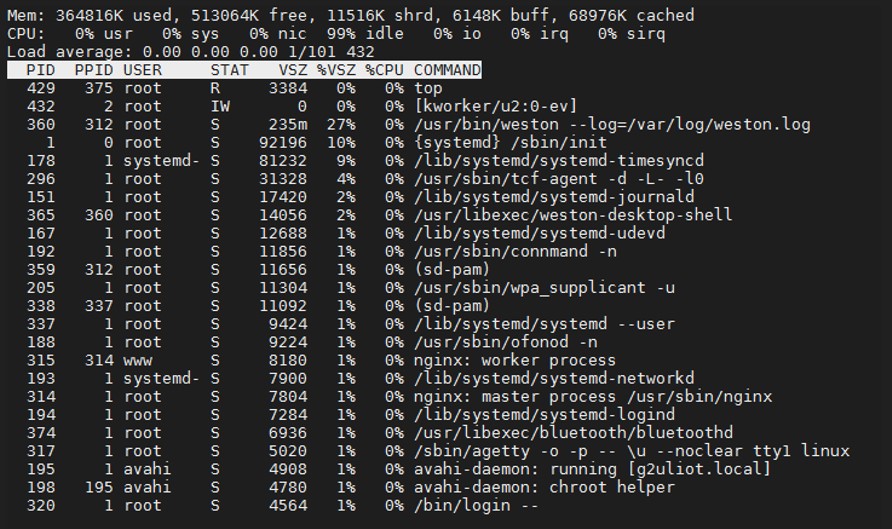

如图5.6图5.7所示，未加负载时CPU占用率为0%，CPU温度为86℃。

图5.6

图5.7

持续高温70℃测试8小时后，系统正常运行，未出现死机、系统崩溃、CPU自保护关闭等现象，此时CPU温度为87℃，如图4.8所示，综合温升17℃。

图5.8

2.3.2满负载

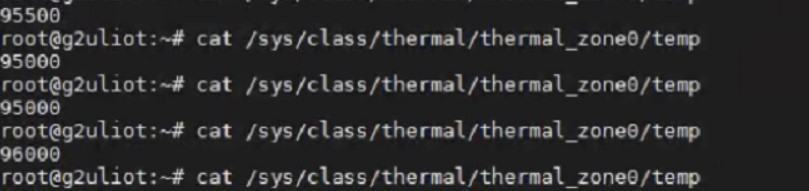

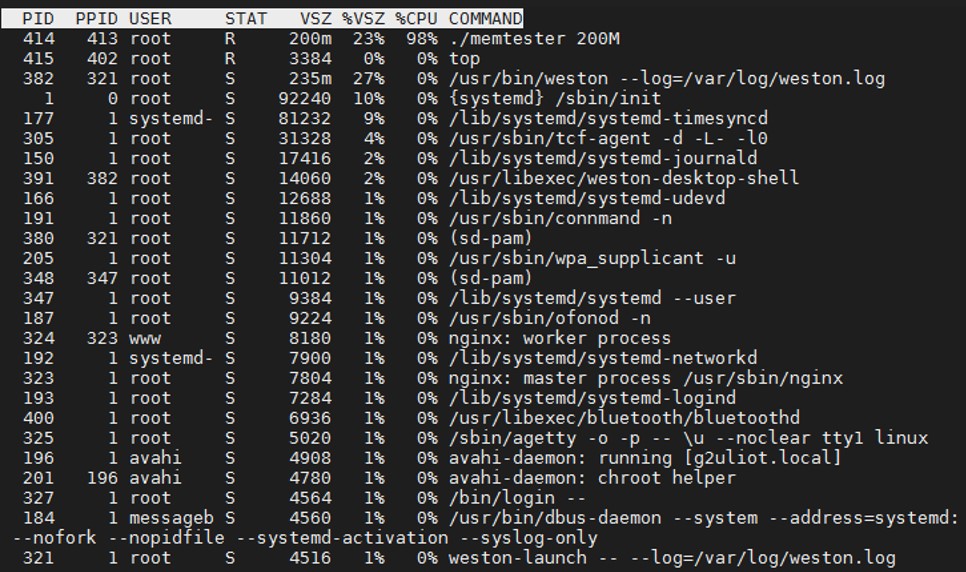

CPU占用率为98%，如图5.9所示，此时CPU温度为96℃，如图5.10所示。

图5.9

图5.10

持续高温70℃测试8小时后，系统正常运行，未出现死机、系统崩溃、CPU自保护关闭等现象，此时CPU温度为96℃，如图5.11所示，综合温升96℃。

图5.11

2.4+85℃高温测试负载50%

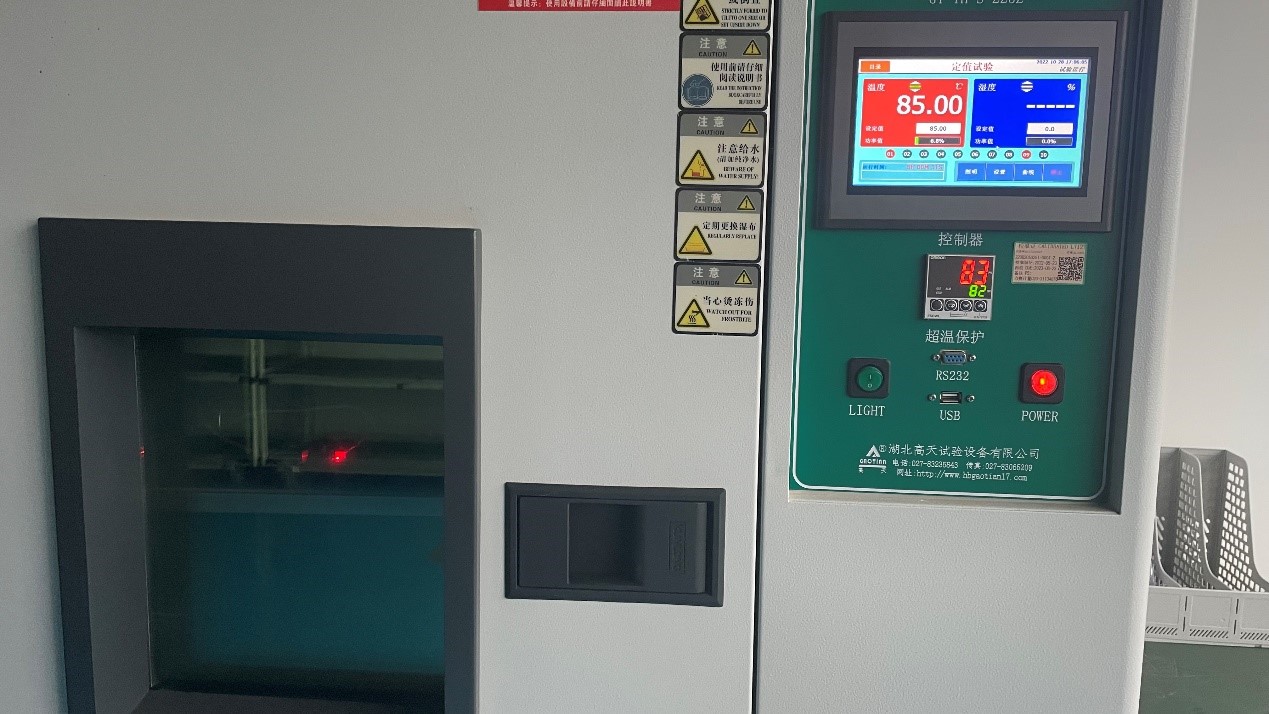

将环境温度设置为+85℃，进行高温测试，测试环境如图5.12所示。

图5.12

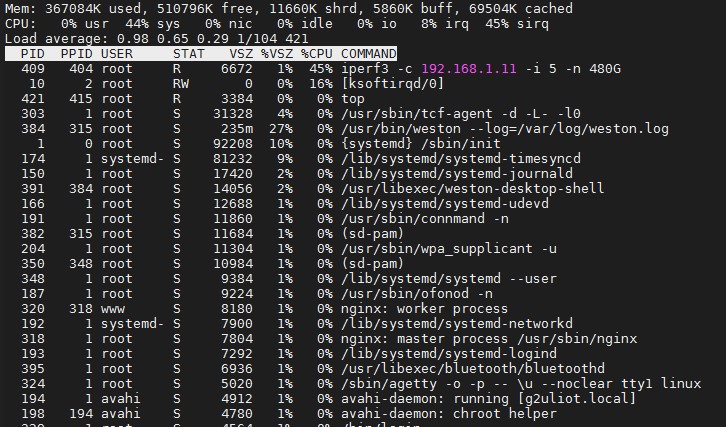

CPU占用率为61%，如图5.13所示，此时CPU温度为101℃，如图5.14所示。

图5.13

图5.14

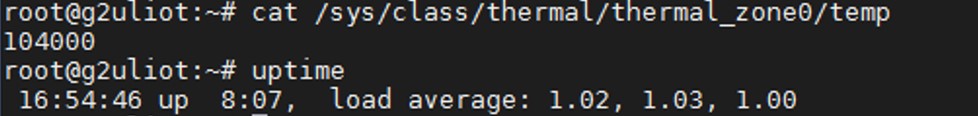

持续高温85℃测试8小时后，系统正常运行，未出现死机、系统崩溃、CPU自保护关闭等现象，此时CPU温度为104℃，如图5.15所示，综合温升19℃。

图5.15

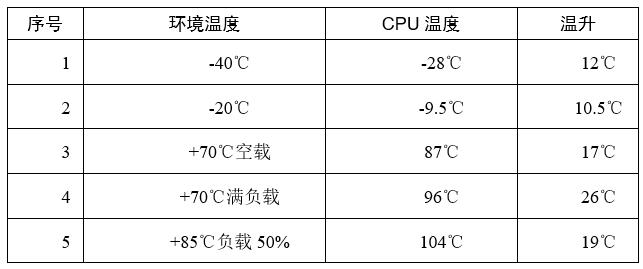

3.测试结果

​

根据测试结果，G2UL核心板在不同环境温度下的温升情况较稳定，系统正常运行，未出现过热保护、死机崩溃等现象。
